Ringlock Scaffolding-ийн гайхалтай үйлчилгээ үзүүлэгч

Nanjing Ek Meterwork Co., Ltd. нь Ringlock-ийн тэргүүлэгч материаллаг материаллаг материал юм. Хяналтын хяналт тустай, бид орон сууц, аж үйлдвэрийн хоорондох өндөр чанартай, үйлдвэрлэлийн өндөр чанартай, үйлдвэрлэлийн өндөр чанартай хуяг даяар олон нийт чанартай иргэдэд үйлчилсэн.

Төсөл, хэрэглээний хэрэгцээг хангахуйц бүрэн хэмжээний бүрэлдэхүүн хэсгүүд болон холбогдох хэрэгслүүд байдаг. бүрэлдэхүүн хэсгүүд нь Ringlock шатын системийн угсрах ажлыг хөнгөвчлөх, хөдөлмөрийг багасгах өндөр бат бэхийн нэгдсэн холболтоор урьдчилан боловсруулсан болно. Ringlock системийн бүх хэсгүүдийг өндөр зэрэглэлийн ган ашиглан өндөр чанарын стандартын дагуу үйлдвэрлэдэг.

Таны хайж буй тогтмол эсвэл өөрчлөн тохируулсан бүрэлдэхүүн хэсгээс үл хамааран та өөрийн хэрэгцээнд хамгийн сайн шийдлийг олох болно.

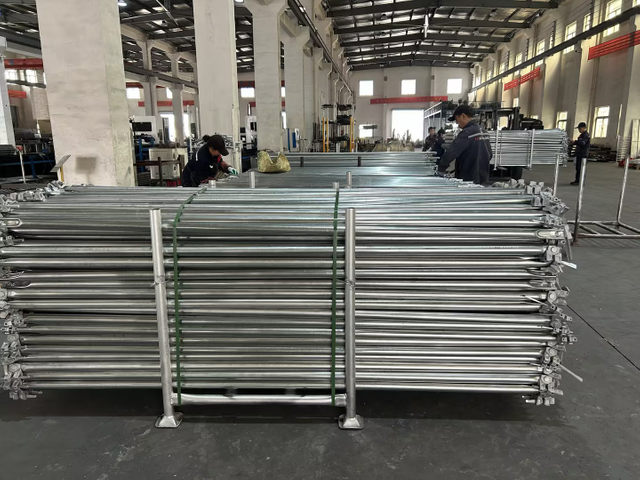

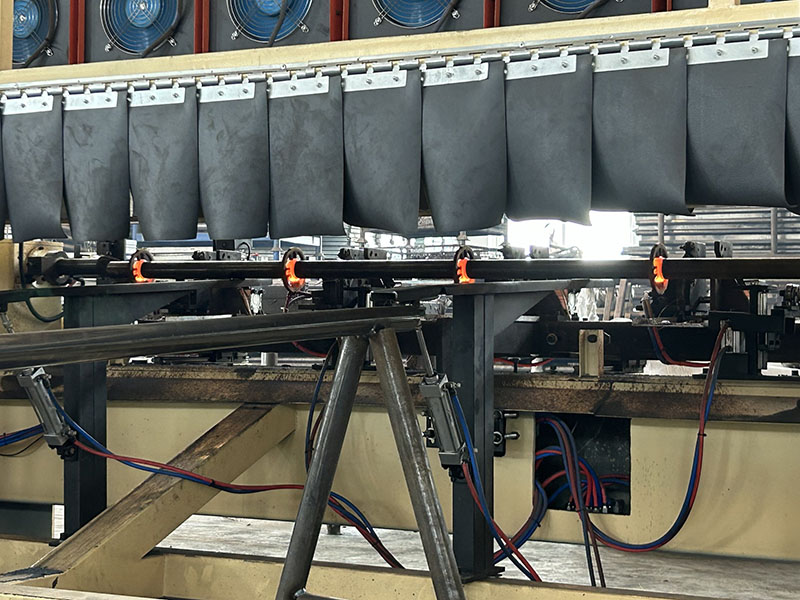

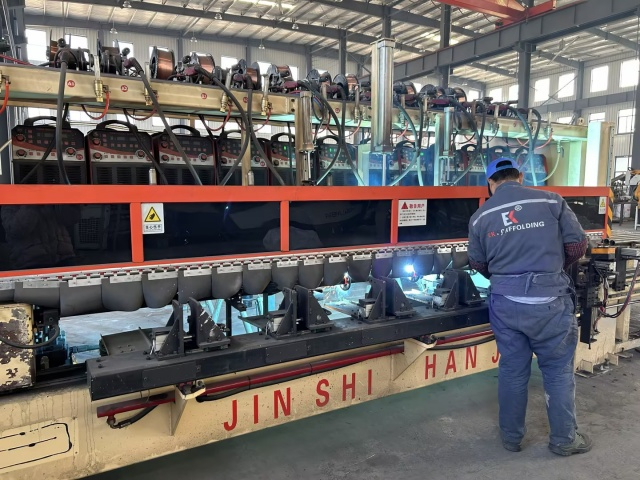

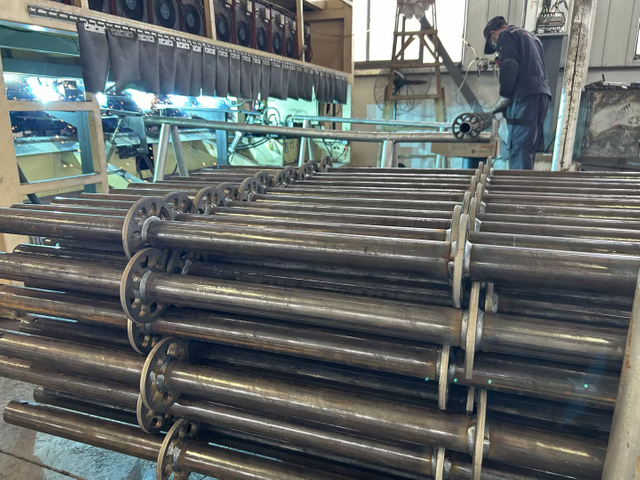

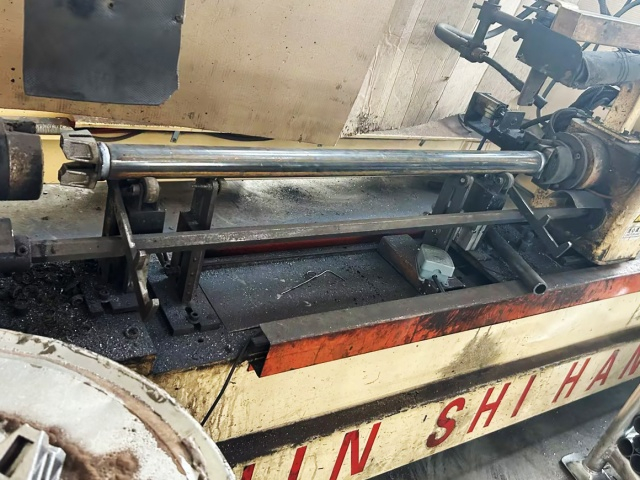

Ringlock Scaffold-ийг автоматаар гагнах

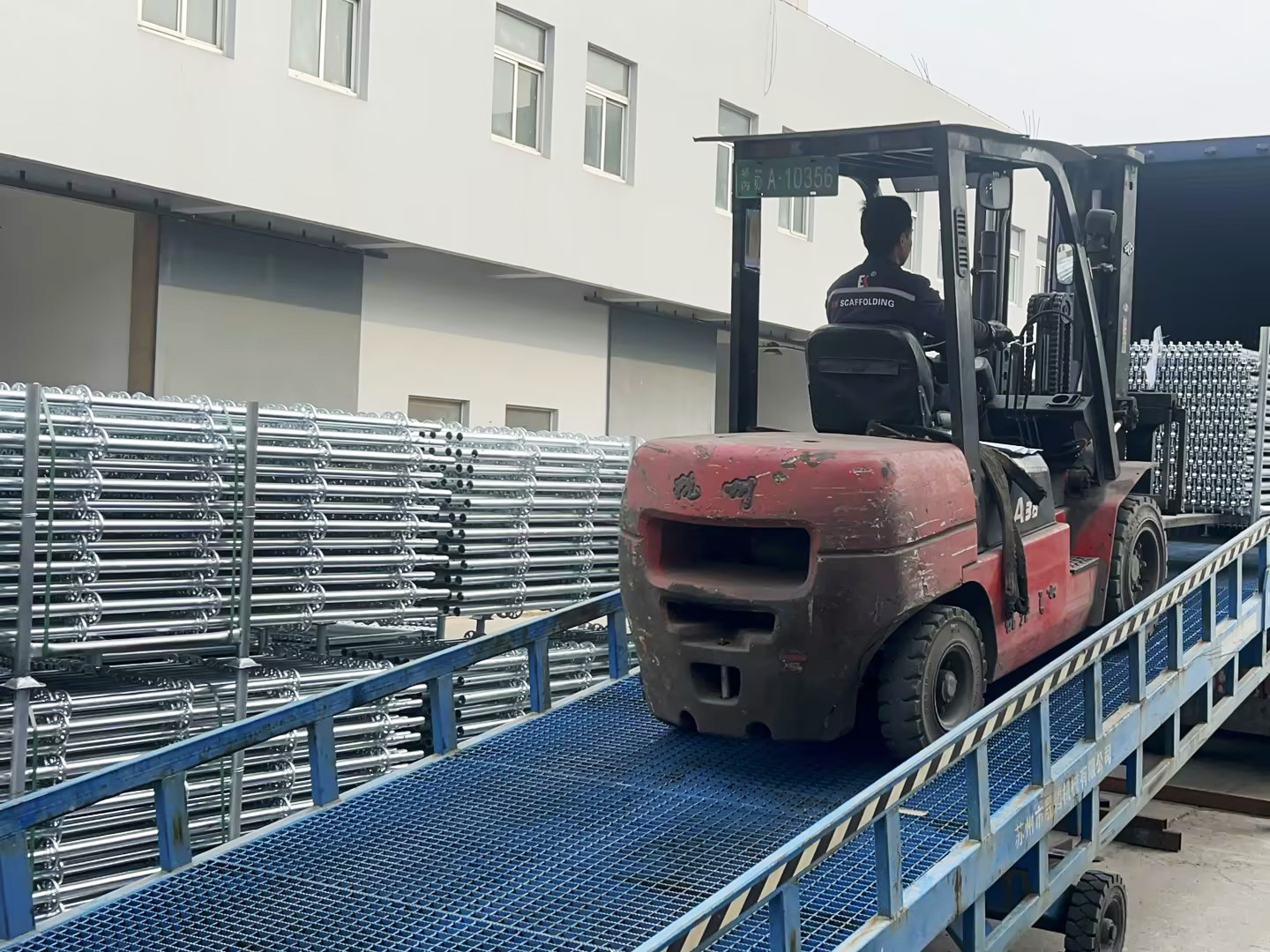

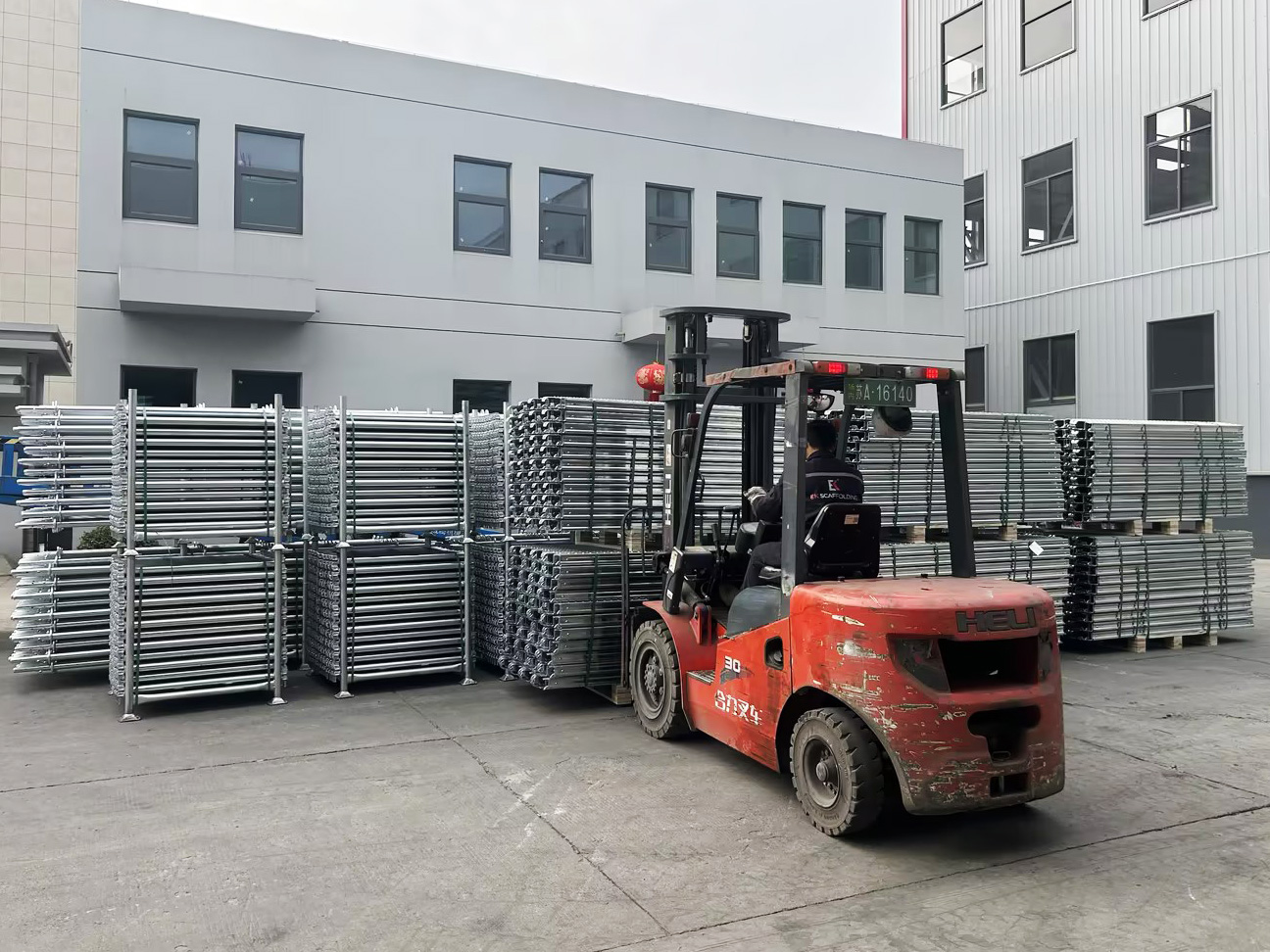

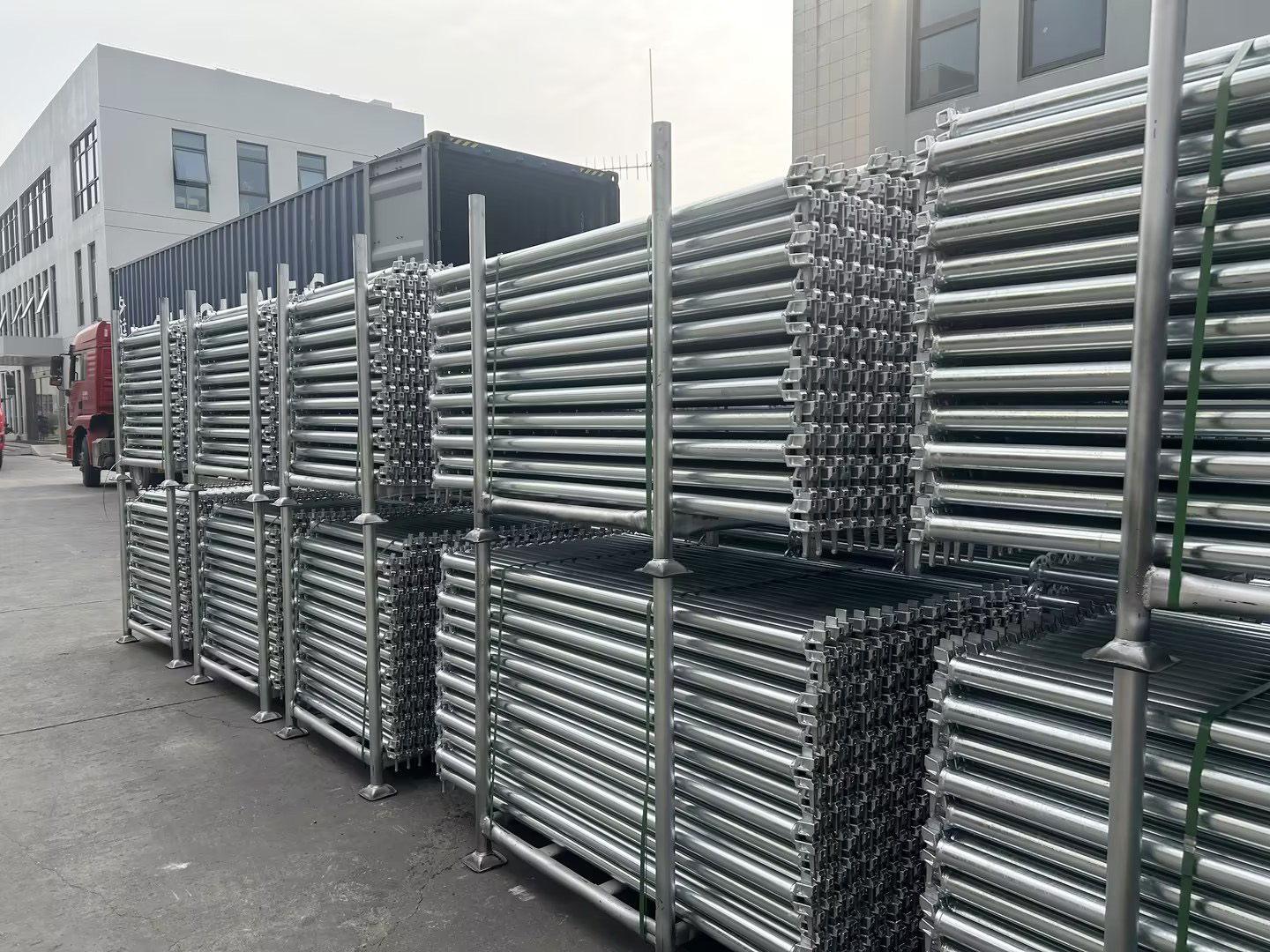

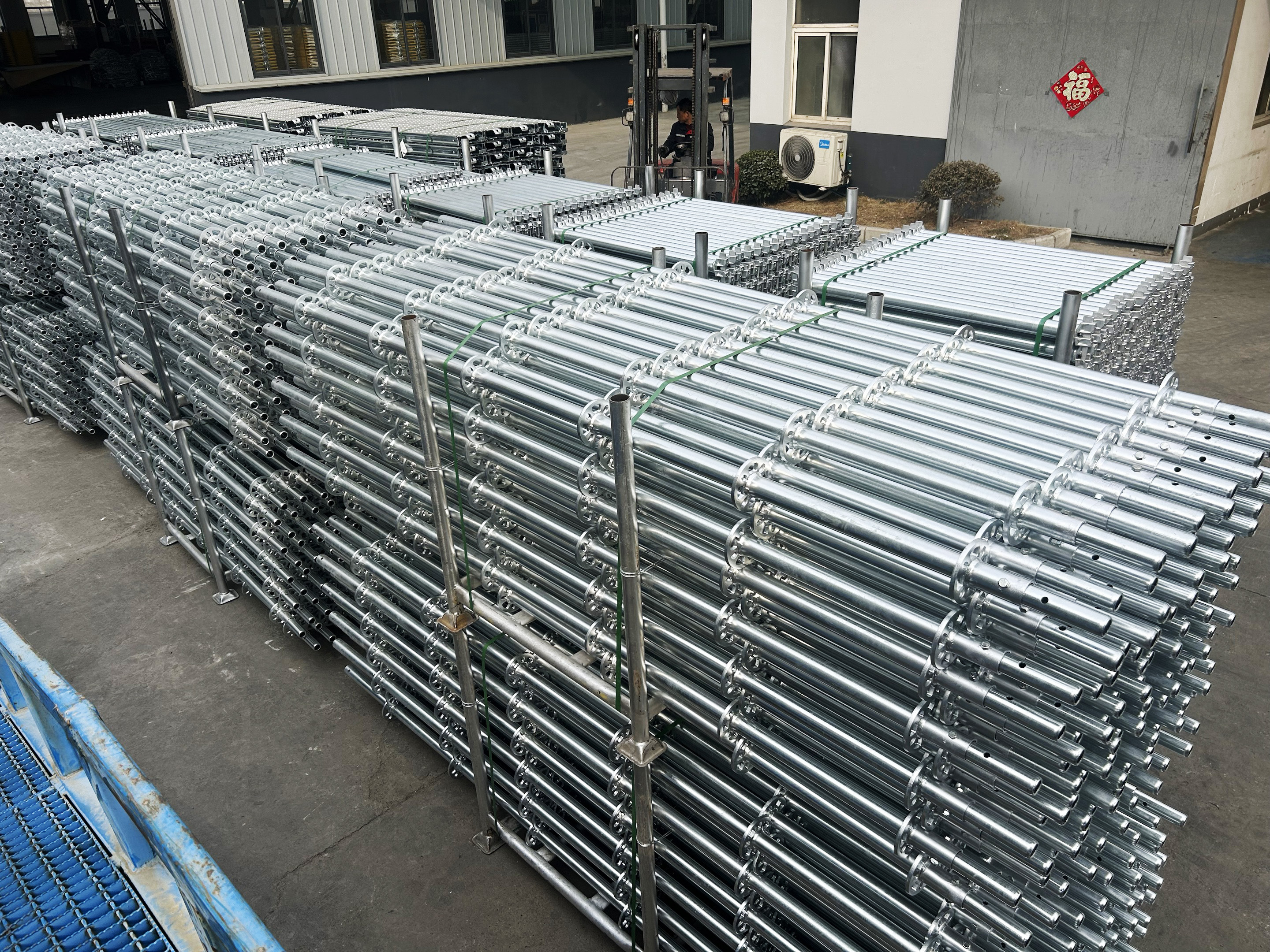

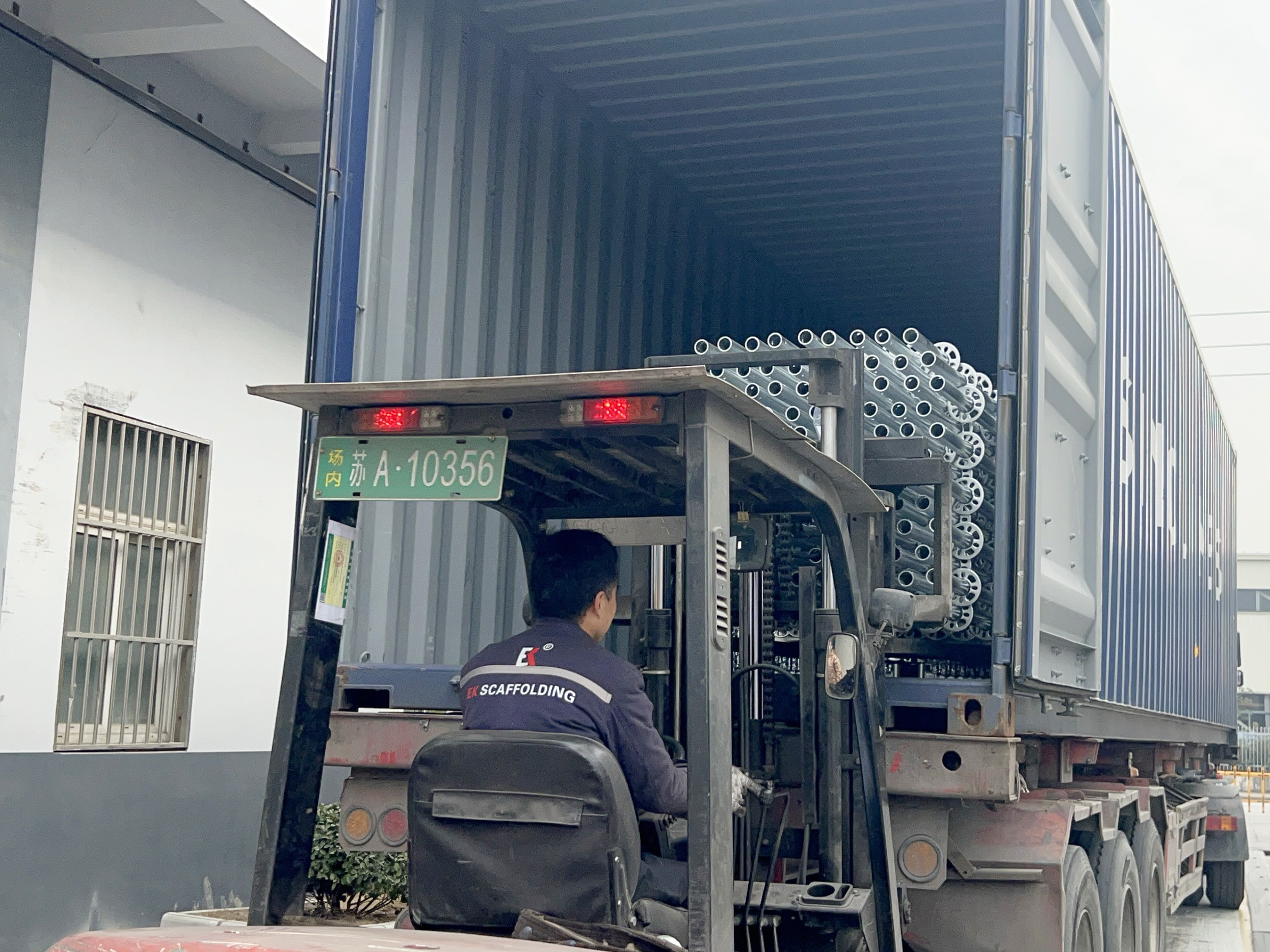

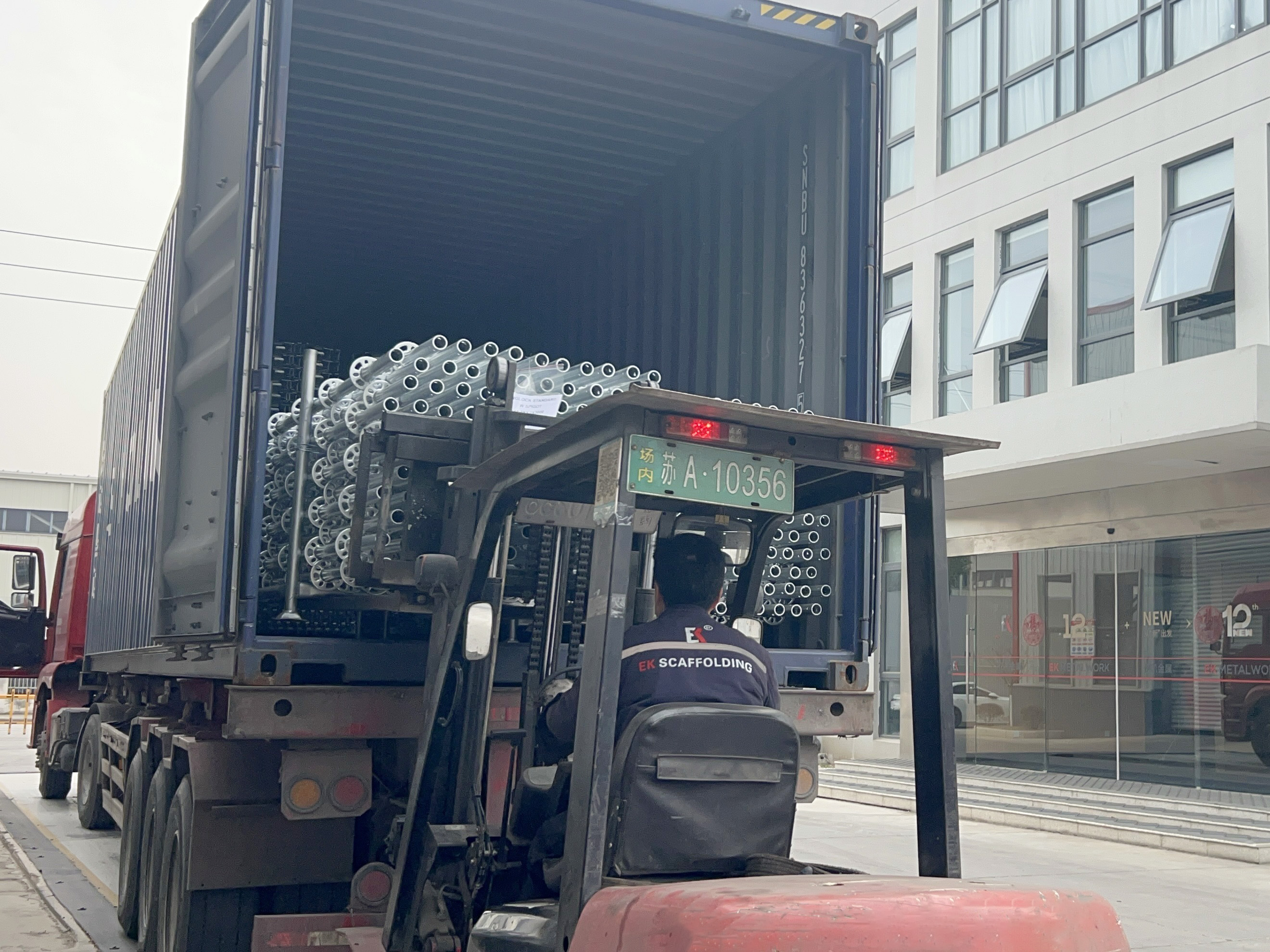

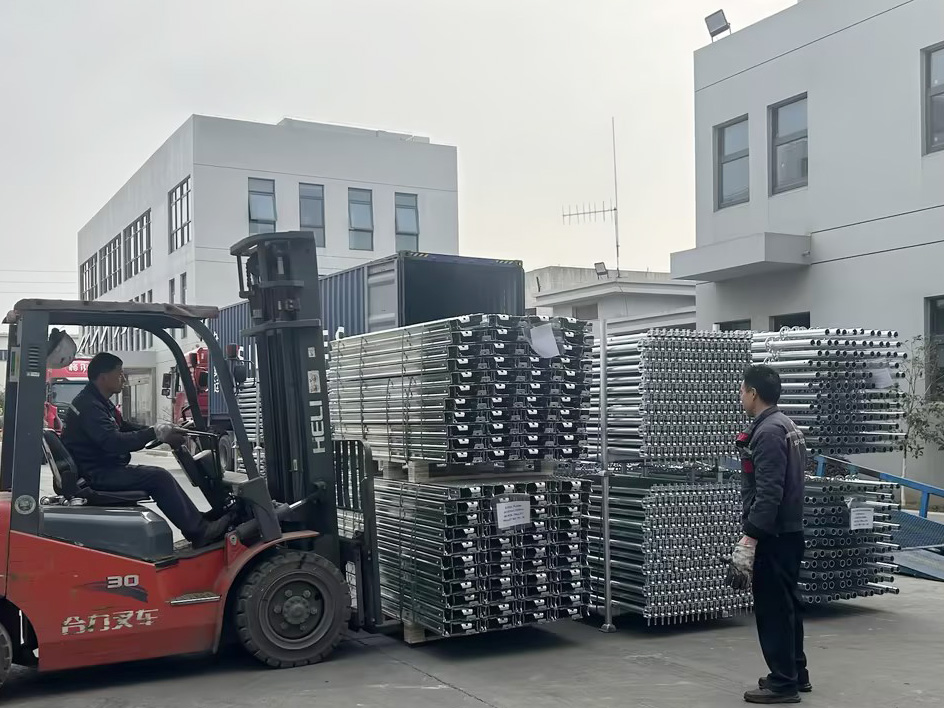

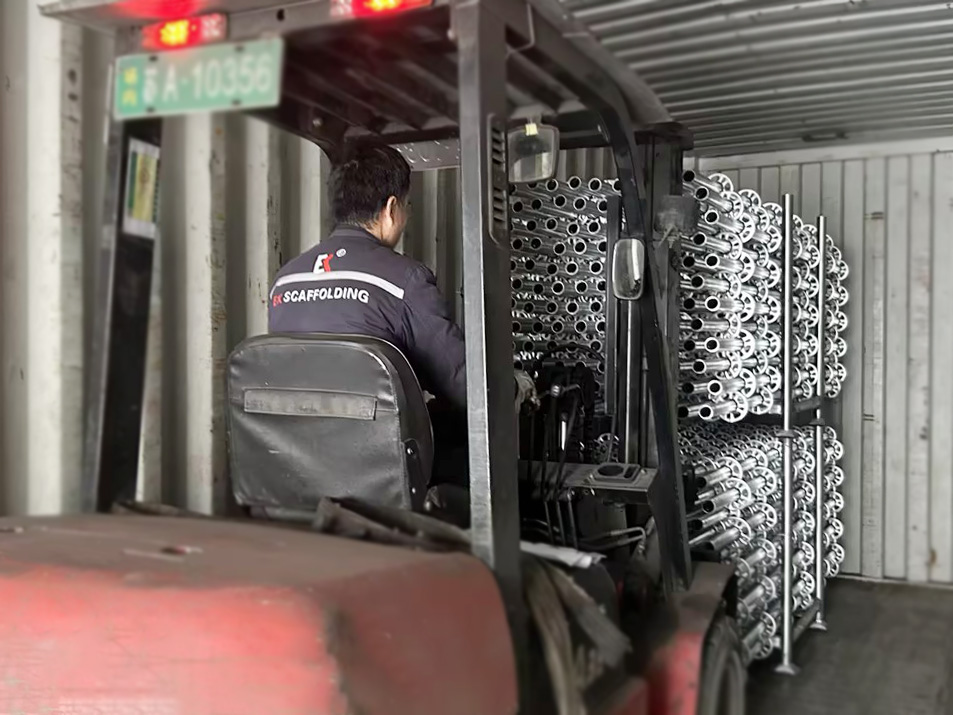

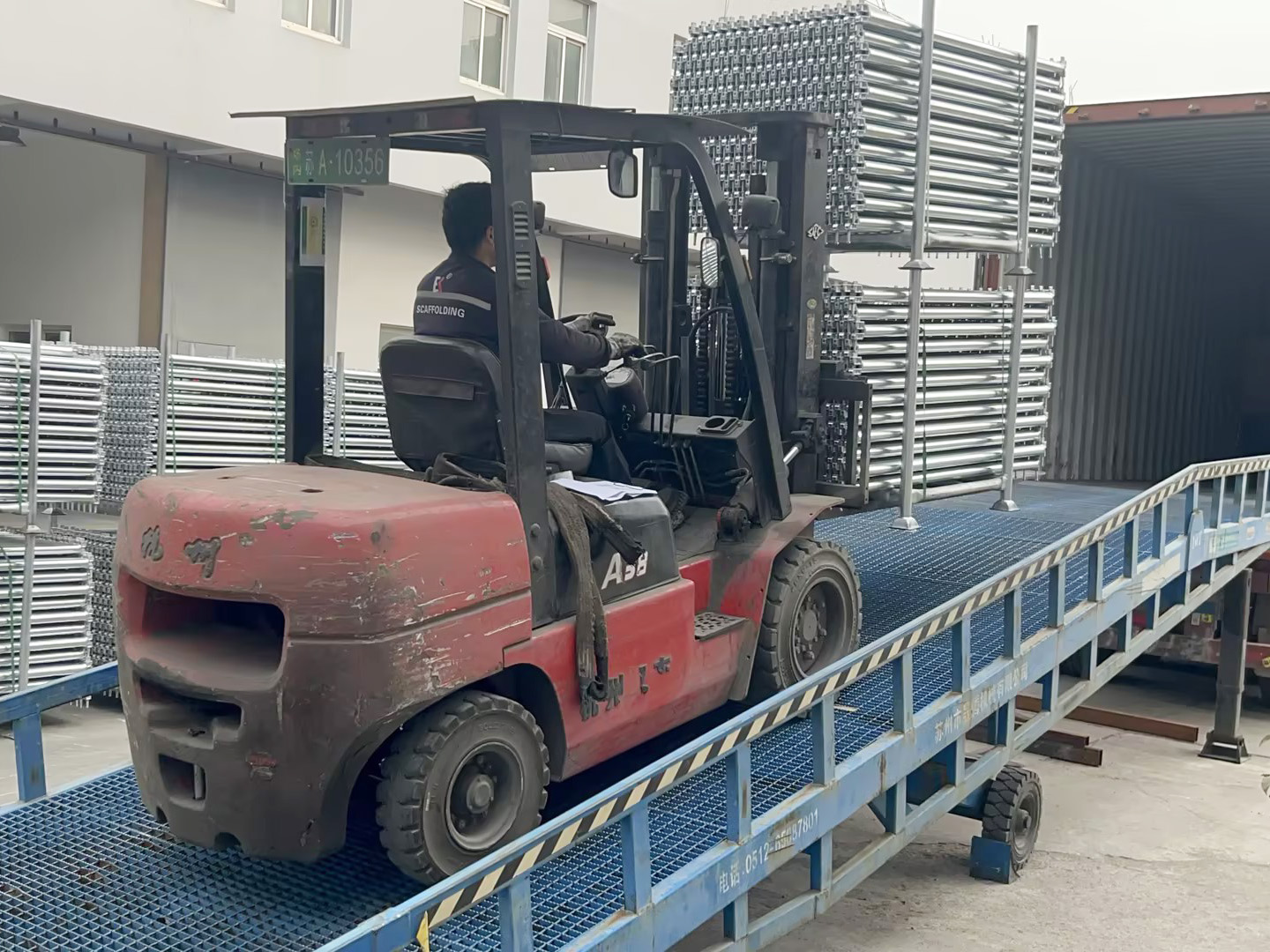

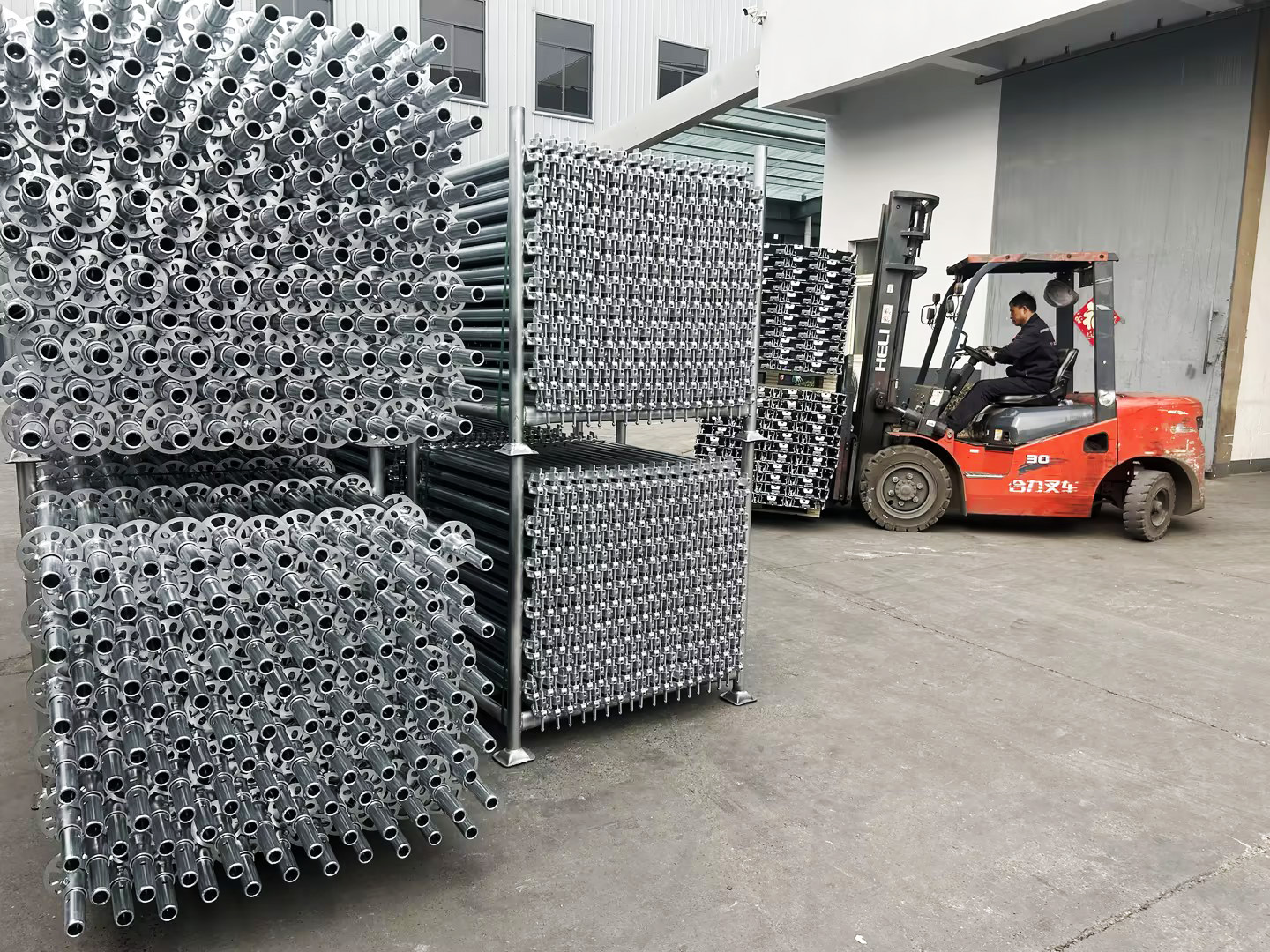

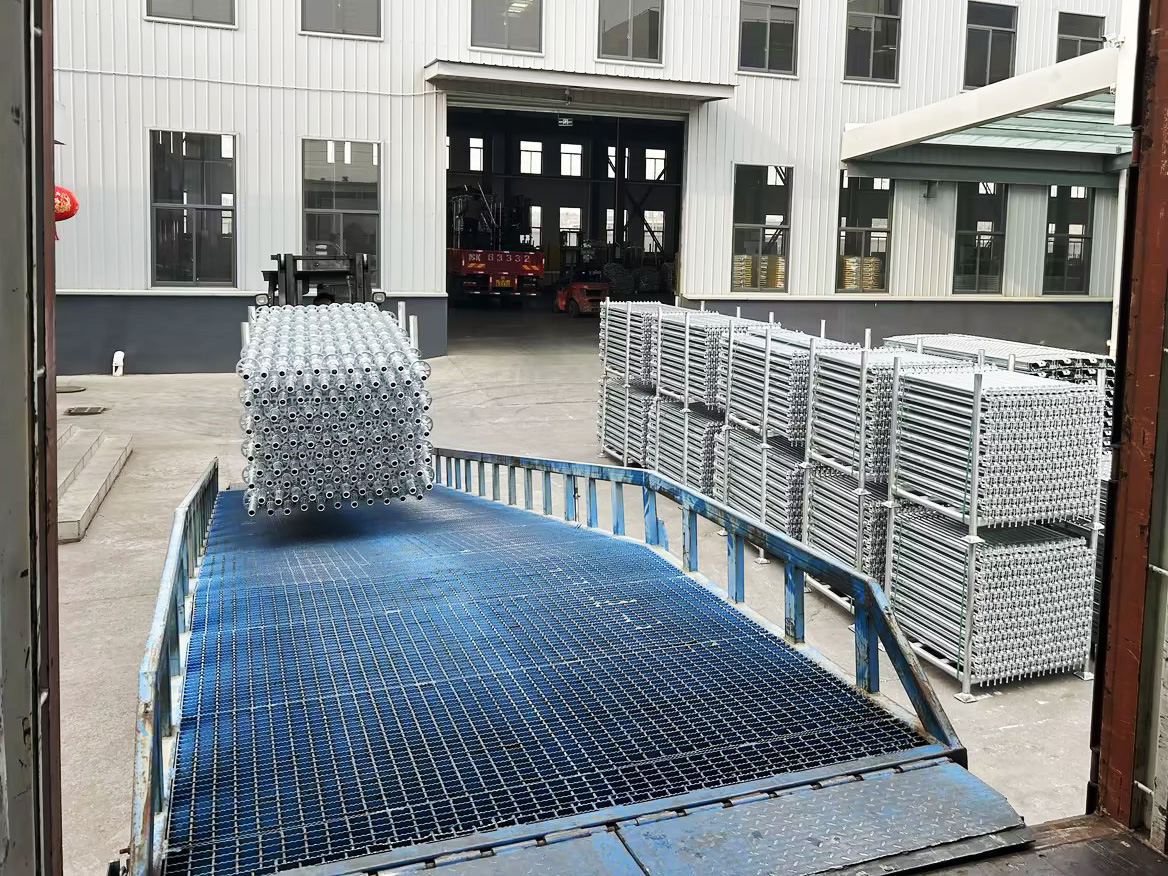

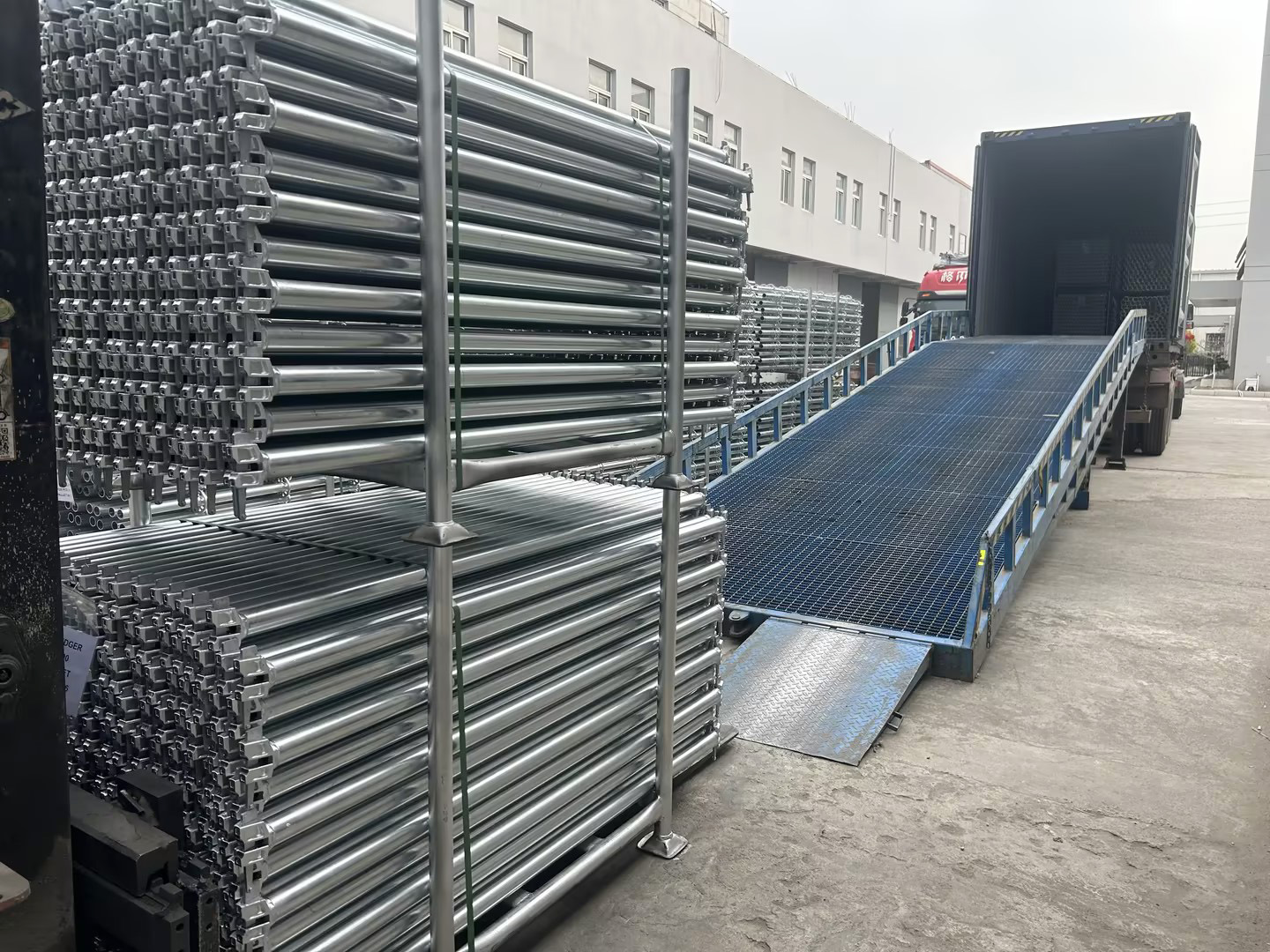

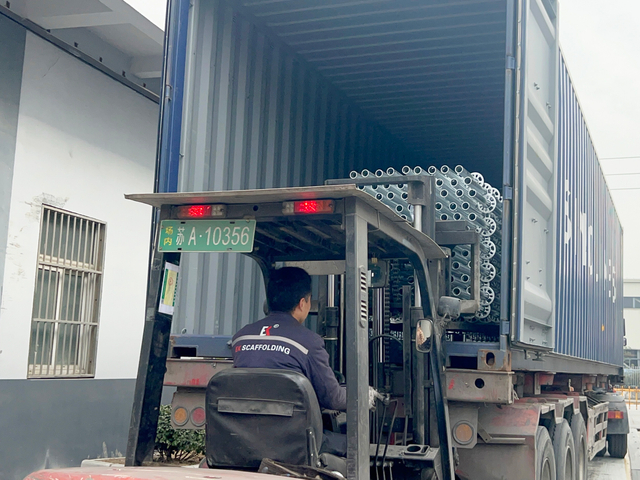

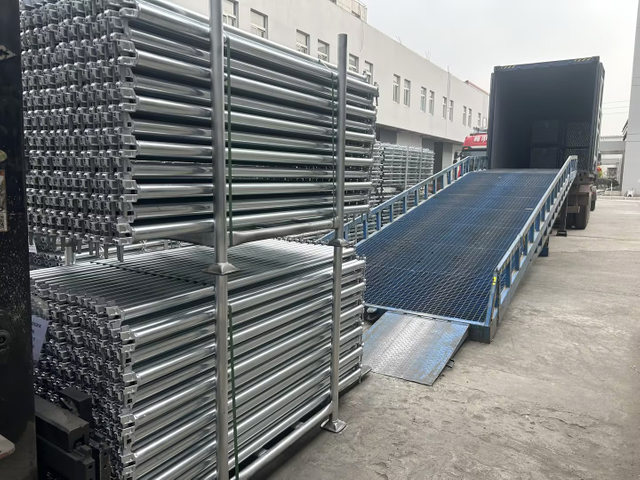

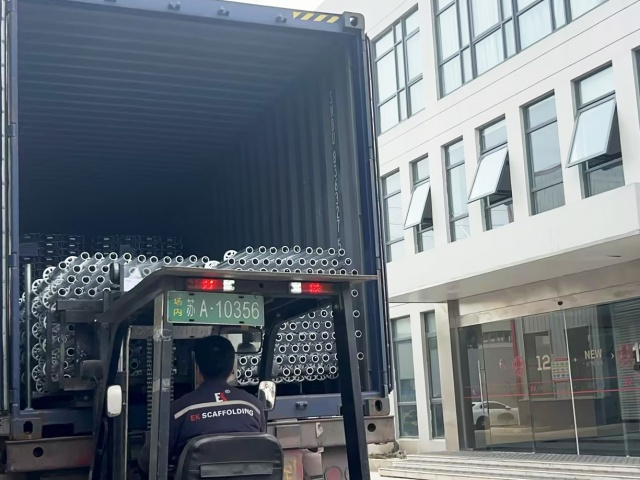

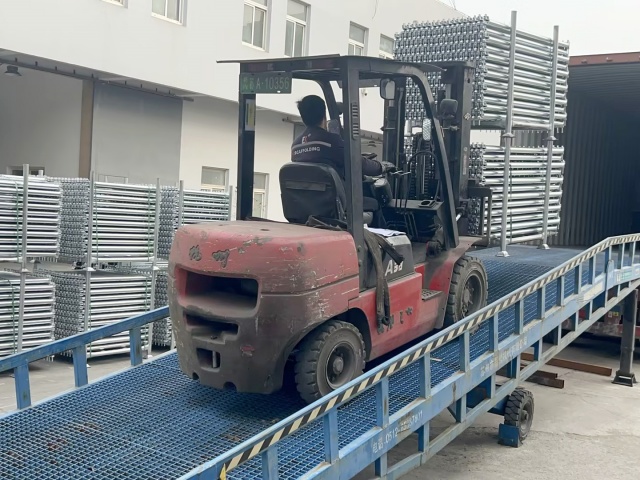

Ringlock систем болон бусад бүрэлдэхүүн хэсгүүдийн хүргэлт

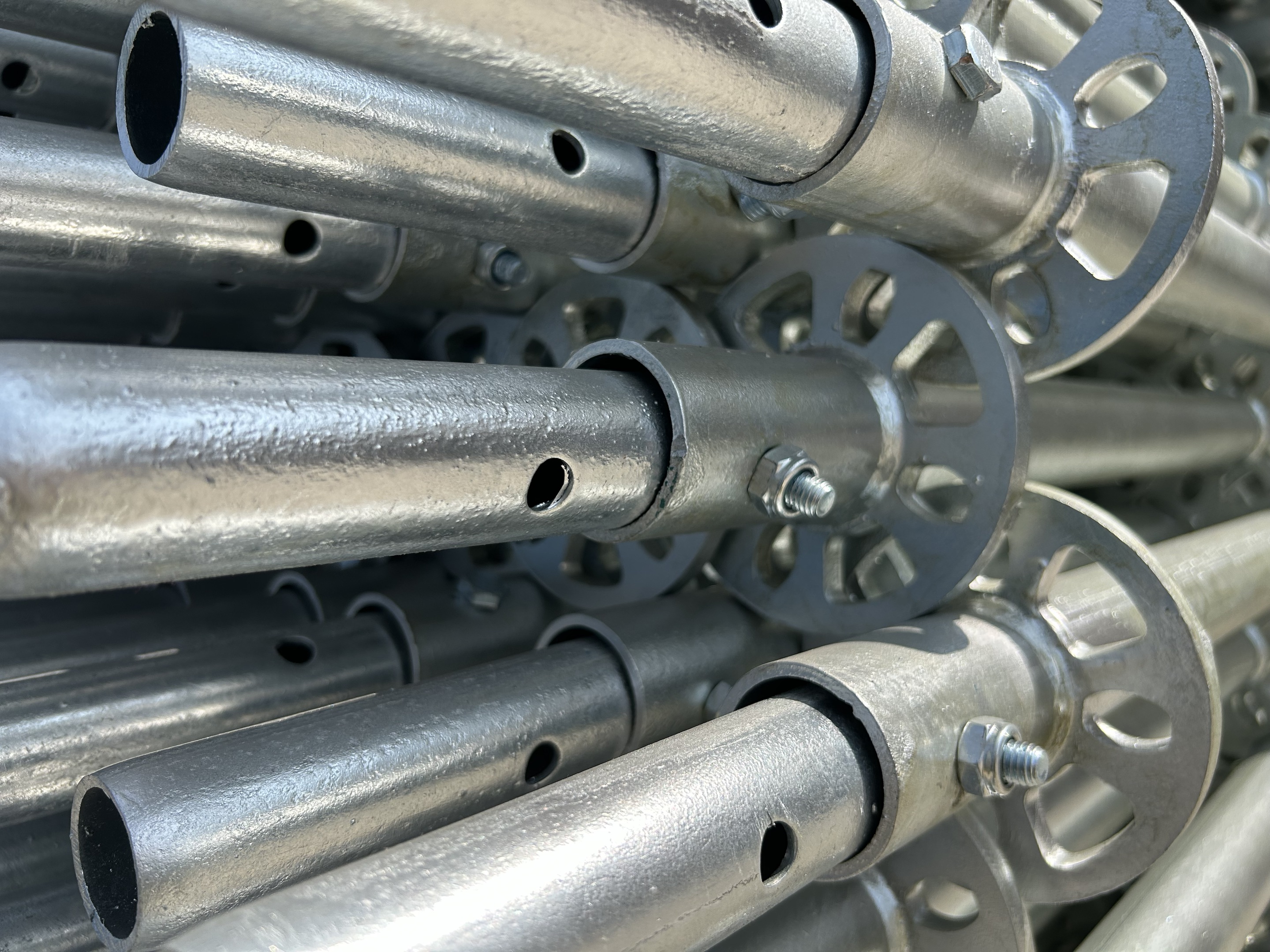

Ringlock Scaffolding гэж юу вэ?

Ringlock шаттай систем нь дэлхийн хамгийн алдартай шатануудын нэг бөгөөд Ring Lock Scaffolding, Disc Lock Scaffolding эсвэл All Round Scaffolding гэж нэрлэдэг. Модульчлагдсан шатын системийн хувьд энэ нь маш уян хатан, өндөр хэмнэлттэй, ашиглахад илүү тохиромжтой, хурдан юм.

Ringlock Шатны материал ба стандартууд

Ringlock шатын систем нь EN 12810, CSA, ANSI/OSHA, AS/NZS 1576 зэрэг шатуудын аюулгүй байдлын янз бүрийн стандартад бүрэн нийцдэг.

Ringlock шатын системийг дэлхий даяар өргөн нэвтрүүлсэн. Энэ нь EN 12810, CSA, ANSI/OSHA, AS/NZS 1576 зэрэг нийтээр хүлээн зөвшөөрөгдсөн аюулгүй байдлын стандартуудыг хангасан эсвэл давсан аюулгүй ажиллагааны гүйцэтгэлтэй, өндөр хамгаалалттай шатын систем юм.

Зүйл	Үзүүлэлтүүд
Холбогдох стандартууд	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Материалын зэрэг	Q355B / S355JR (Босоо стандартууд) Q235B / S235JR (Хэвтээ дэвтэр / диагональ хаалт)
Гадаргуугийн эмчилгээ	Халуун цайрдсан (ISO 1461 стандартад нийцсэн)
Цайрын бүрхүүлийн зузаан	Дундаж зузаан ≥ 80μm (эсвэл шаардлагатай бол тохируулсан)

Ringlock шатыг ямар бүрэлдэхүүн хэсгүүдээс бүрдүүлдэг вэ?

Бөгжний түгжээтэй барилгын гол цөм нь түүний бие даасан бүрэлдэхүүн хэсгүүдэд оршдог. Эдгээр хэсгүүдгүйгээр шатын системийг угсарч, хэлбэржүүлж чадахгүй. Хэдийгээр олон төрлийн эд анги оролцож байгаа ч цөөн хэдэн гол бүрэлдэхүүн хэсэг нь зайлшгүй шаардлагатай; тэдгээр нь бүх бүтэц нь газар дээр бат бөх, найдвартай зогсохыг баталгаажуулдаг.
Сарнайнууд: Эдгээр нь бүтцийн тогтвортой байдлыг нэмэгдүүлэх зорилготой стандартуудыг (босоо тулгуур) дэвтэртэй (хэвтээ цацраг) холбодог холболтын цэг болдог.
Бүртгэлийн дэвтэр: Дэвсгэрүүд нь шатыг угсрах, барихад шаардлагатай даацын гадаргууг хангадаг хэвтээ тулгуур дам нуруу юм.
Стандартууд: Стандартууд нь шат шатны системийн үндсэн бүтцийн элементүүд юм. Эдгээр босоо тулгуурууд нь шатыг шаардлагатай өндөр, бүтцийн бат бөх чанараар хангадаг.
Диагональ бэхэлгээ: Эдгээр өнцгийн тулгуур хэсгүүд нь бүтцийг ганхахаас сэргийлж, улмаар ерөнхий тогтвортой байдлыг хангахад ашиглагддаг.
Суурийн хүзүүвч: Суурийн хүзүүвч нь бэхэлгээний цэгийн үүрэг гүйцэтгэдэг бөгөөд шат нь босоо байрлалтай бөгөөд газарт найдвартай бэхлэгдсэн хэвээр байна.

Суурийн үүр : Суурийн үүрүүд нь бэхэлгээний функцийг гүйцэтгэдэг бөгөөд шатыг тогтвортой, босоо байрлалд байлгаж, газарт бат бөх бэхэлдэг.
Ган банз : Эдгээр нь ажилчдын алхах тавцангийн гадаргууг бүрдүүлдэг. Эдгээр нь шат дамжлага дотор ажилтнуудыг хөдөлгөж, ажиллах гарц болж, бат бөх, найдвартай тулах цэг болдог.
Хамгаалалтын хашлага: Барилга байгууламжийн ирмэгийн дагуу байрлуулсан хамгаалалтын хаалт, ажилчдыг хажуу талаас нь унахаас сэргийлж, ашиглалтын аюулгүй байдлыг хангах зорилготой.
Хөлийн хурууны хавтан: Суурь дээр байрладаг, багаж хэрэгсэл, материалыг шатнаас унахаас урьдчилан сэргийлэх зориулалттай, бага түвшний саадтай эд ангиуд.

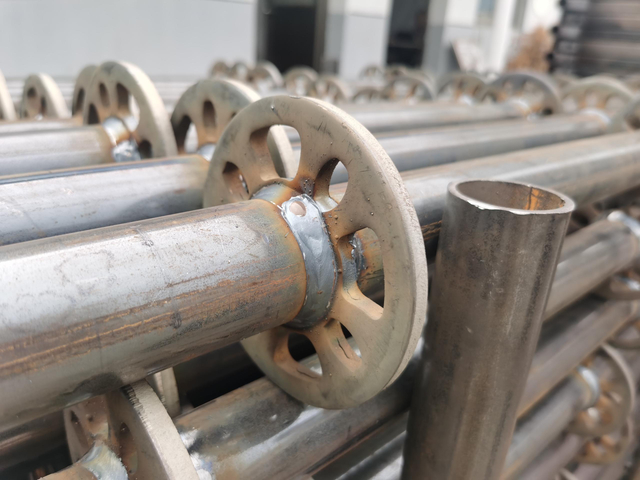

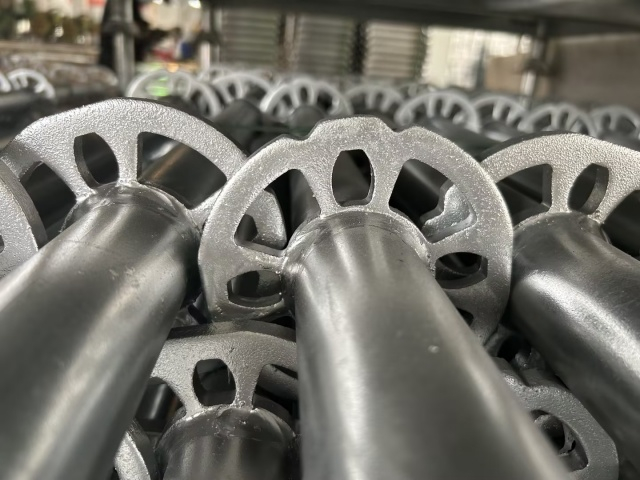

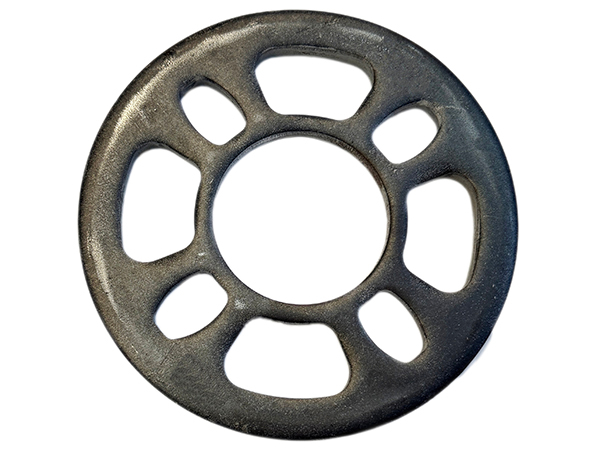

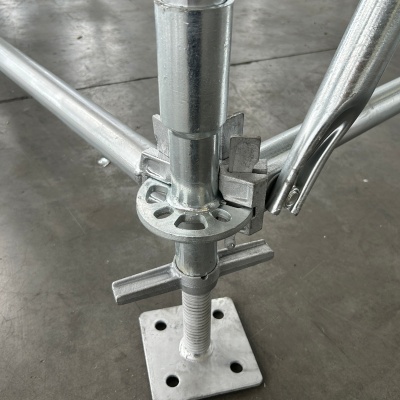

Сарнай

Сарнайн холболт нь цагираган цоожны шатын системийн бүтцийн гол үүрэг гүйцэтгэдэг. Сарнай бүр нь дөрвөн том нүх, дөрвөн жижиг нүхтэй бөгөөд дэвтэр, диагональ хаалт, дам нуруу, гурвалжин хаалт зэрэг бүрэлдэхүүн хэсгүүдийг найман өөр чиглэлд босоо стандарттай нэгэн зэрэг холбох боломжийг олгодог. Найман цооногтой геометрийн өвөрмөц тохиргооны ачаар энэхүү холболтын цэг нь 360 градусын холболтыг бүрэн хангадаг. Манай цагираган цоож сарнай нь 10 мм-ийн зузаантай Q355B гангаар хийгдсэн бөгөөд Алтан Арслангийн автомат гагнуурын машинаар гүйцэтгэсэн тойргийн давхаргын гагнуурын процессыг ашиглан босоо стандартад бүрэн нийцдэг. Энэхүү үйл явц нь холболтын цэгүүд нь өндөр бат бэх, хагас хатуу шинж чанартай байх ба ингэснээр үйлдвэрлэлийн болон далайн эрэг дээрх барилгын ажилд зориулсан EN 12810 стандартад заасан даацын шаардлагыг бүрэн хангадаг.

Маяг	Ердийн үнэ цэнэ	Тэмдэглэл
Том нүхнүүд	4	Диагональ хаалтуудыг холбоход ашигладаг; 45°-аас 60°-ын хүрээнд өнцгийг тохируулах боломжийг олгодог.
Жижиг нүхнүүд	4	Бүртгэлийн дэвтэрийг холбоход ашигладаг; 90°-ийн зөв өнцгийн нарийн холболтыг баталгаажуулдаг.
Сарнайн диаметр	123 мм	Стандарт үйлдвэрлэлийн тодорхойлолт.
Сарнайн зузаан	10 мм	Өндөр бат бэх ган хавтангаар тамга эсвэл нарийн цутгах замаар үйлдвэрлэсэн.
Түүхий эд	Q355B / S355JR	Гагнуурын бүрэн бүтэн байдлыг хангахын тулд босоо стандартын материалд тохирно.
Зүсэх чадвар	25.0 кН	Нэг зангилаа тутамд босоо зүсэлтийн ачааллын багтаамж.
Эргэлтийн хатуу байдал	0.8-1.0 кНм/рад	Салхины ачааллын дор тулгуурын савалгааны далайцыг тодорхойлно.

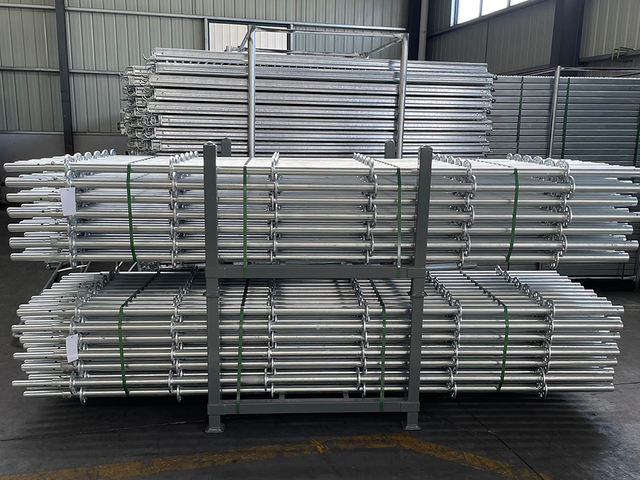

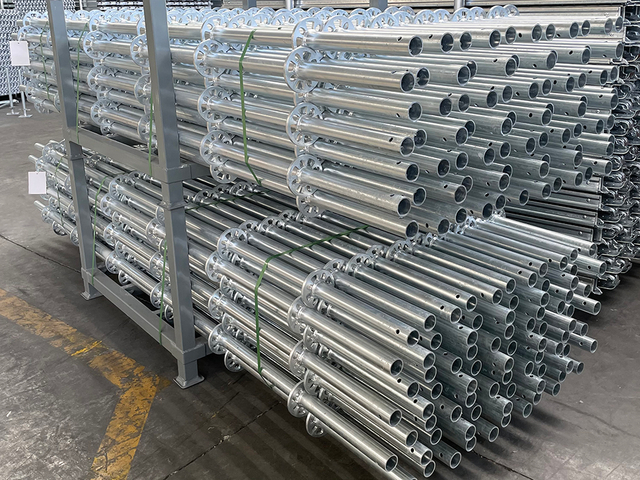

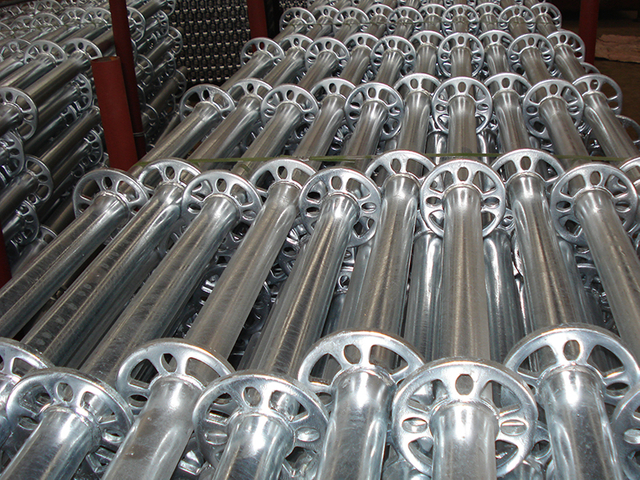

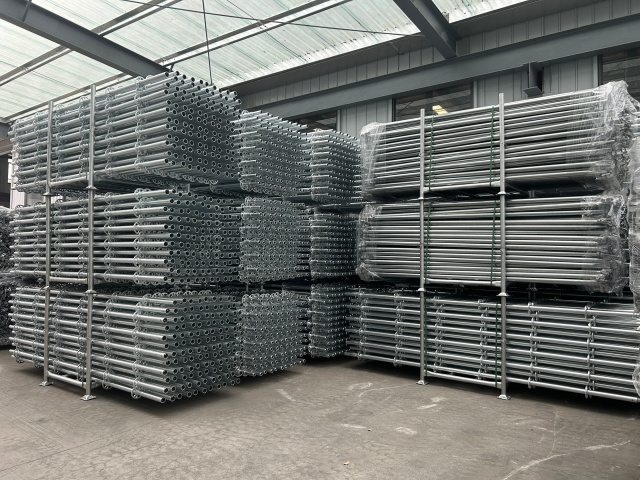

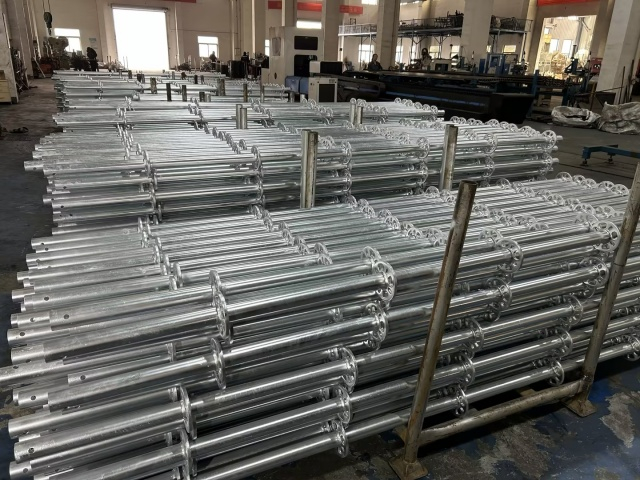

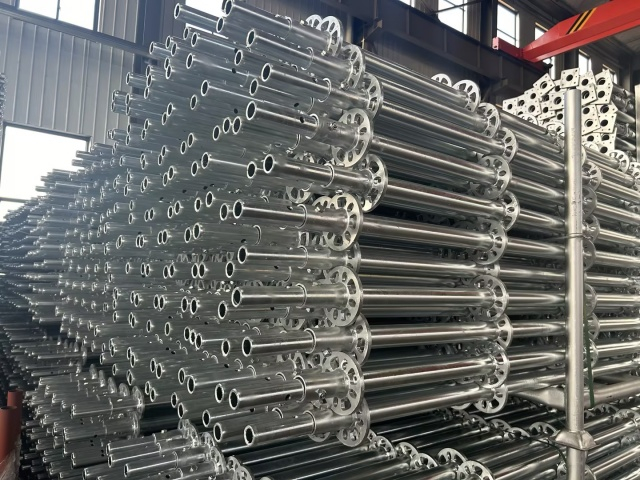

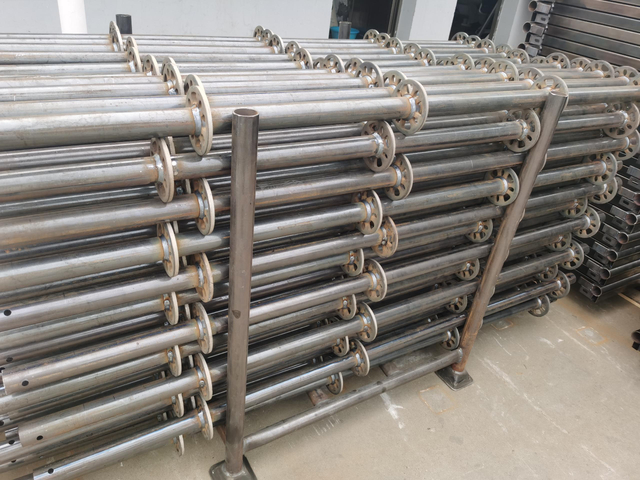

Ringlock стандарт

Модульчлагдсан шатын бүтцэд цагираган түгжээтэй шат стандарт нь босоо бүрэлдэхүүн хэсэг болдог. Энэ нь үйлдвэрлэгддэг . 48.3 мм ба 60 мм-ийн гадна диаметртэй Энэхүү дискний системийн стандартын өндөр нь ихэвчлэн 0.5 метрээс 4 метрийн хооронд хэлбэлздэг. Бөгжний түгжээний систем доторх бусад эд ангиуд, тухайлбал дэвтэр, диагональ хаалт, гурвалжин хаалт зэрэг холболтыг хөнгөвчлөхийн тулд дискийг стандартад 500 мм-ийн зайд гагнаж байна. ган шат хоолойноос

Ri nglock Vertical / Standard – Spigot-тэй Q345 ган хоолой 48.3 x 3.2 мм
Хуулө цааз	Зүйл	Гаднах диаметр × Ханын зузаан	Уртын хэмжээ		Жин
EK-RLS001	Ringlock стандарт 0.5м	48.3*3.2/3.25/4.0	0.5м	1'8 '	3.2кг	7.1.Ббүүд
Ek-rls002	Ringlock-ийн стандарт 1.0м	48.3*3.2/3.25/4.0	0.5м	3'3 '	5.5кг	12.2 фунт
Ek-rls003	Ringlock стандарт 1.5м	48.3*3.2/3.25/4.0	1.5м	4'11 '	7.0кг	15.5 фунт
EK-RLS004	Ringlock стандарт 2.0м	48.3*3.2/3.25/4.0	2.0м	6'7 '	10.2кг	22.5 фунт
Ek-rls005	Ringlock стандарт 2.5м	48.3*3.2/3.25/4.0	2.5м	8'2 '	11.7кг	25.8 фунт
Ek-rls006	Ringlock стандарт 3.0м	48.3*3.2/3.25/4.0	3.0м	9'10 '	14.9кг	32.8 фунт

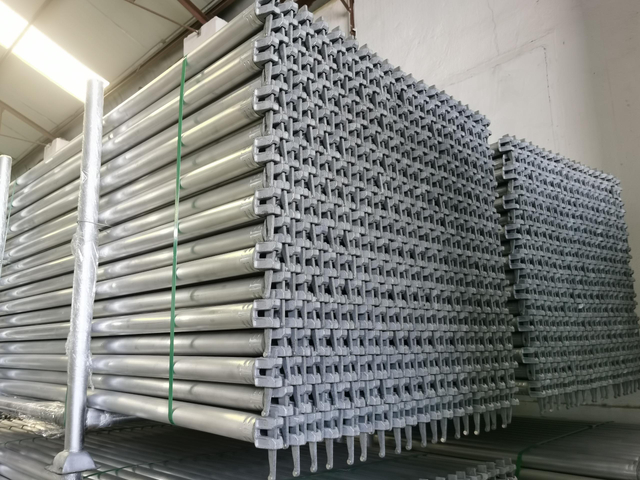

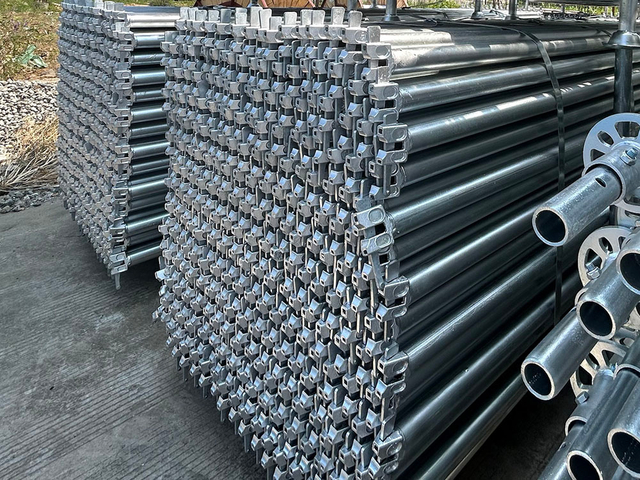

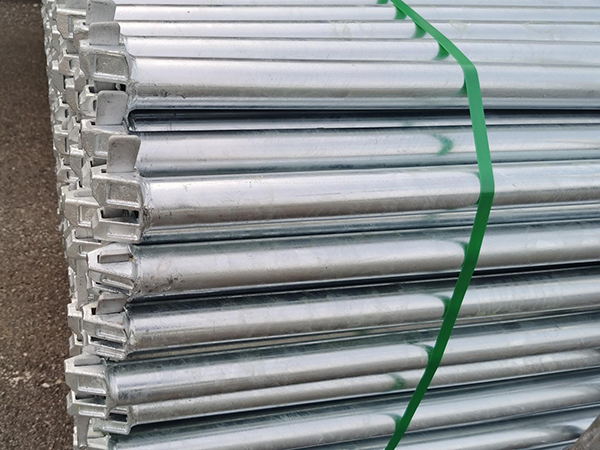

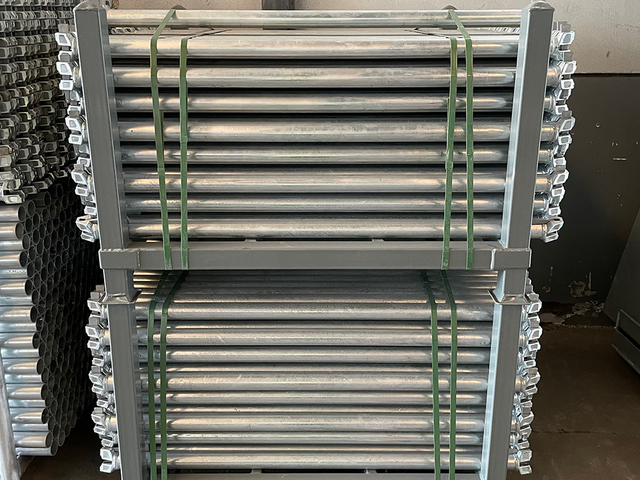

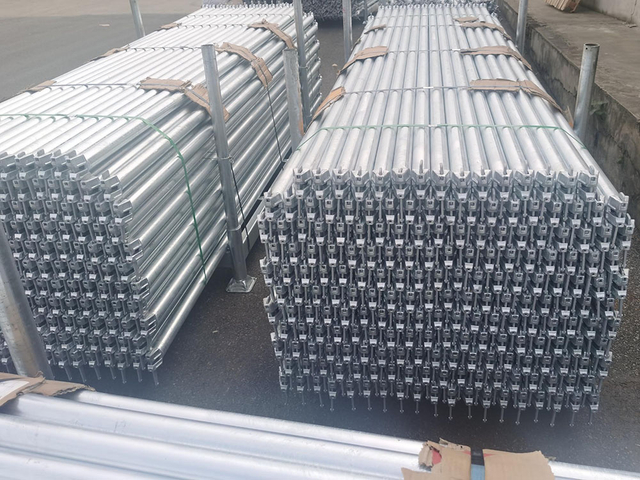

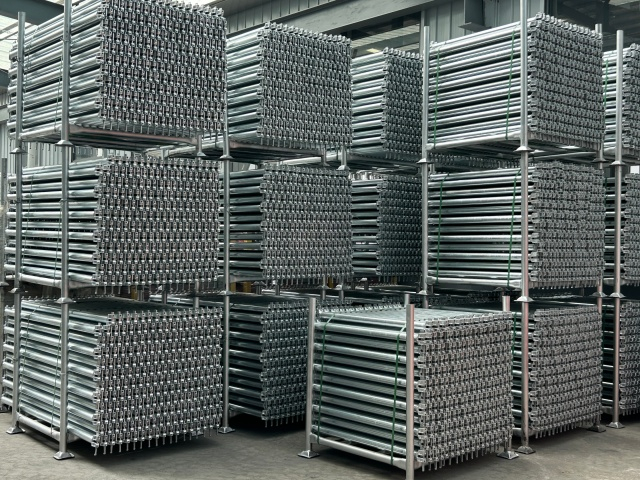

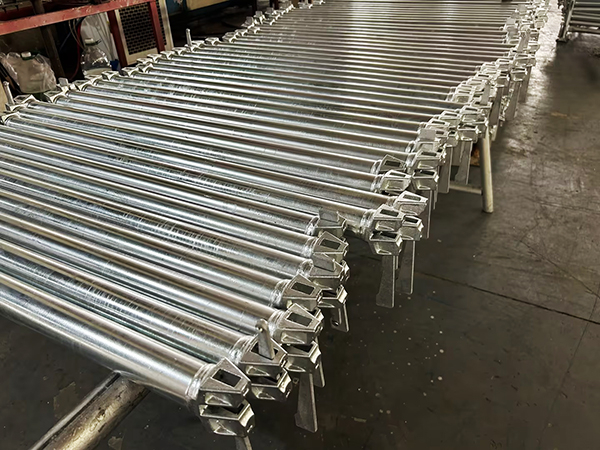

Ringlock Scaffolding LEDGER

Бөгжний түгжээтэй барилгын ажлын хүрээнд дэвтэр нь ихэвчлэн цагираган түгжээний систем доторх хэвтээ бүтцийн бүрэлдэхүүн хэсэг болох 'O-type' хэвтээ бааранд зориулагдсан байдаг. Энэхүү цагираган түгжээтэй шатын дэвтэр нь 48.3 мм-ийн гадна диаметртэй ган төмөр хоолойгоор хийгдсэн; хоѐр үзүүрт нь цутгамал ган дэвтэр толгой ба шаантаг зүү суурилуулсан бөгөөд түүгээрээ дэвтэр нь шат шатны стандарт (босоо тулгуур) дээр байрлах сарнайн нүхэнд найдвартай бэхлэгдсэн байна.

Ringlock Ledger – Spigot-тэй Q345 ган хоолой 48.3 x 3.2 мм
Хуулө цааз	Зүйл	Гаднах диаметр × Ханын зузаан	Уртын хэмжээ		Жин
EK-RLS001	Ringlock Ledger 0.5M	48.3*2.75/3.0/3.2	0.5м	1'8 '	3.2кг	7.1.Ббүүд
Ek-rls002	Ringlock Ledger 1.0M	48.3*2.75/3.0/3.2	0.5м	3'3 '	5.5кг	12.2 фунт
Ek-rls003	Ringlock Ledger 1.5M	48.3*2.75/3.0/3.2	1.5м	4'11 '	7.0кг	15.5 фунт
EK-RLS004	Ringlock Ledger 2.0M	48.3*2.75/3.0/3.2	2.0м	6'7 '	10.2кг	22.5 фунт
Ek-rls005	Ringlock Ledger 2.5M	48.3*2.75/3.0/3.2	2.5м	8'2 '	11.7кг	25.8 фунт
Ek-rls006	Ringlock Ledger 3.0M	48.3*2.75/3.0/3.2	3.0м	9'10 '	14.9кг	32.8 фунт

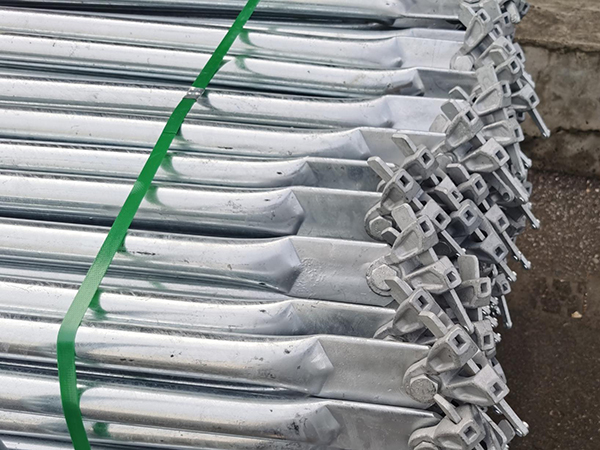

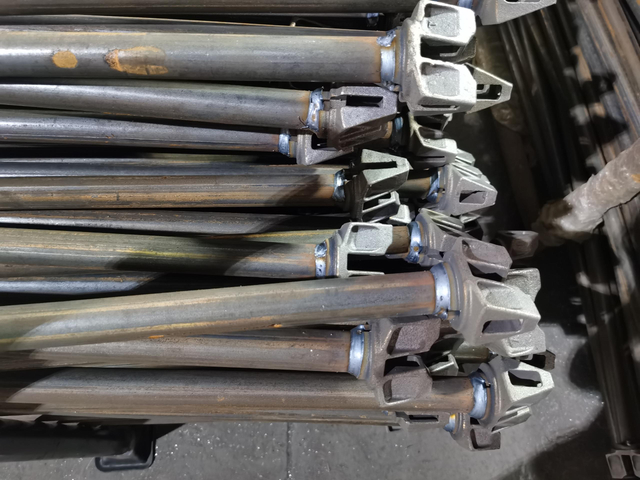

Бүртгэлийн төгсгөл

EK Scaffolding-ийн үйлдвэрлэсэн дэвтэрийн төгсгөлүүд нь ZG230-450 маркийн гангаар цутгаж, хамгийн багадаа 25 кН хүртэл үений зүсэлтийн бат бэхийг хангадаг. CNC технологийг ашиглан нарийн боловсруулсан эдгээр дэвтэрийн төгсгөлүүд нь сарнайн стандартад яг тохирч, улмаар бүтцийн савалгааг үр дүнтэйгээр багасгадаг нарийн хэмжээсүүдтэй. Алтан арслан автомат гагнуурын машиныг ашиглан гагнаж, тэдгээр нь бат бөх оёдол, жигд бат бөх чанараар тодорхойлогддог бүрэн нэвтрэлтийн гагнуурт хүрч, алдсан эсвэл сул гагнууртай холбоотой эрсдлийг бүрэн арилгадаг. Энэ нь 50 метрээс дээш өндөрт ажиллах орчинд ч шатын тавцан нь ямар ч үед хатуу бөгөөд тогтвортой байх боломжийг олгодог.

Бөгжний түгжээтэй тавиурын дэвтэрийн төгсгөлд зориулсан үйлдвэрлэлийн процессуудын харьцуулалт

Ангилал	Цутгамал ган дэвтэрийн төгсгөл (Хөрөнгө оруулалтын цутгамал)	Дарагдсан ган дэвтэрийн төгсгөл (тамгатай/гагнасан)	Хуурамч дэвтэрийн төгсгөл
Хэрэглээний хувилбарууд	Экспортын үндсэн загвар; Одоогийн байдлаар олон улсын зах зээлд хамгийн түгээмэл загвар бөгөөд өндөр чанартай инженерийн төслүүдэд ихэвчлэн ашиглагддаг.	Эдийн засгийн загвар; зардлын хяналтын маш хатуу шаардлага бүхий төслүүдэд ихэвчлэн олддог.	Хүнд даацын инженерийн загвар; Аюулгүй ажиллагааны гүйцэтгэлийн шаардлага онцгой хатуу байдаг хүнд даацын системд (жишээлбэл, гүүр, цахилгаан станц) ашигладаг.
Үйлдвэрлэлийн процесс	Цахиурын уусмал эсвэл усны шилийг хамарсан нарийн цутгах процессыг ашигладаг.	Мөөгөнцөр ашиглан зузаан ган хавтанг тамгалж, дараа нь ган хоолойн төгсгөлд гагнаж үүсгэнэ.	Ган материалыг өндөр температурт хуурамчаар үйлдэх замаар үйлдвэрлэдэг.
Гол онцлог	Гөлгөр гадаргуугийн өнгөлгөө, хэмжээсийн маш өндөр нарийвчлал нь Ringlock сарнайтай бараг төгс тохирох боломжийг олгодог.	Харьцангуй энгийн бүтэцтэй, хөнгөн жинтэй.	Бараг сүвэрхэг, элсний хольцгүй, илүү нягт дотоод металл ширхэгтэй бүтэцтэй.
Сурталчилгаа	Өндөр хүч чадал, маш сайн тууштай байдал; зангилааны холболтын мушгирах хөшүүн байдлыг ихээхэн нэмэгдүүлдэг.	Маш хямд өртөгтэй, үйлдвэрлэлийн хугацаа богино.	Онцгой хатуулаг; Хэт хүйтэн эсвэл өндөр нөлөөлөлтэй орчинд хэврэг хугарах эрсдэлгүй гайхалтай гүйцэтгэлтэй.
Сул тал	Байхгүй	Холбоо барих талбай нь цутгамал дэвтэрийн үзүүрээс ихэвчлэн бага байдаг; хүнд ачааллын үед орон нутгийн хэв гажилтанд илүү өртөмтгий байдаг тул бат бөх чанар нь бага зэрэг буурдаг.	Үйлдвэрлэлийн хамгийн өндөр өртөг; гаднах өнгөлгөө нь цутгамал эд ангиудынхаас ихэвчлэн бага боловсронгуй байдаг.

Цутгамал ган холбогчийн гүйцэтгэлийн үзүүлэлтүүд

Хоолойн диаметр	48.3 мм (Стандарт шатын ган хоолойн гадна диаметр)
Жин	0.4кг - 0.6кг
Эрүү нээх	11 мм – 12 мм (10 мм зузаантай диск багтана)
Шаантаг зүү нүхний диаметр	7 мм – 9 мм (Стандарт шаантаг зүүтэй тохирно)
Урд талын профилын муруйлт	48.3 мм-ийн босоо стандартын муруйлттай яг таарч байна
Аюулгүй зүсэх ачаалал	25.0 кН
Суналтын дээд хүч	65.0 кН
Гагнуурын нэвтрэлт	100% тойргийн нэвтрэлтийн гагнуур

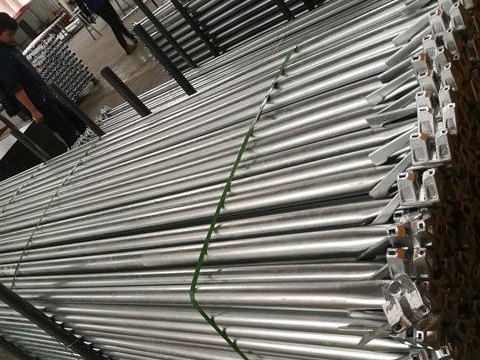

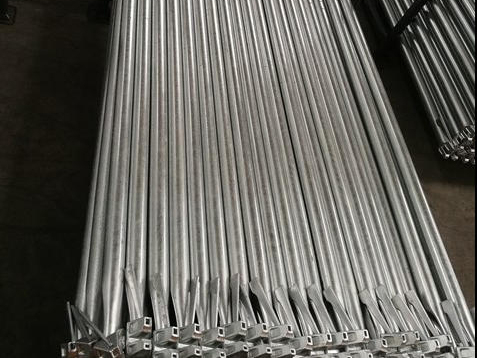

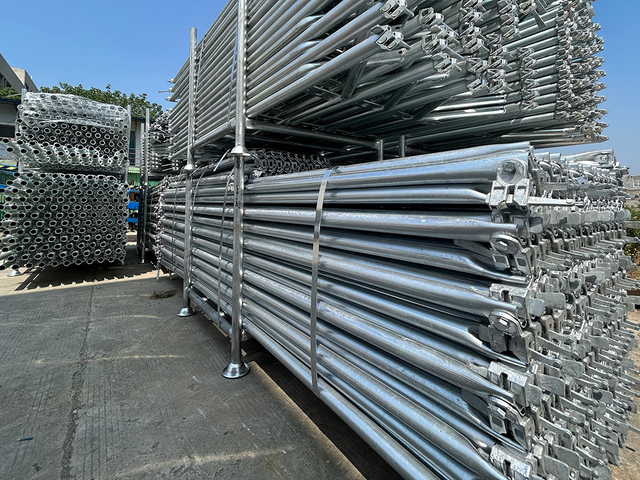

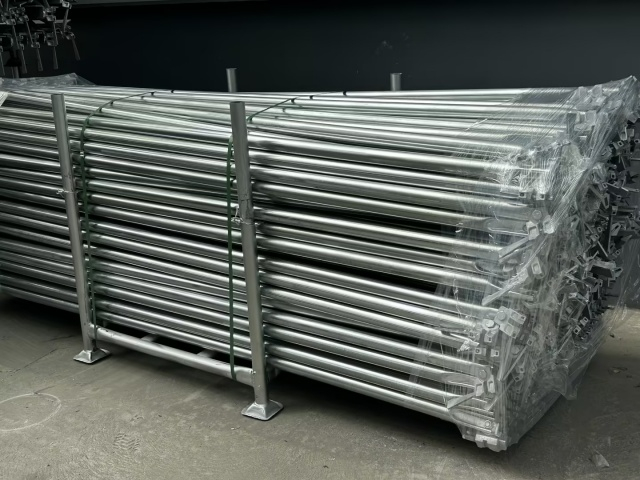

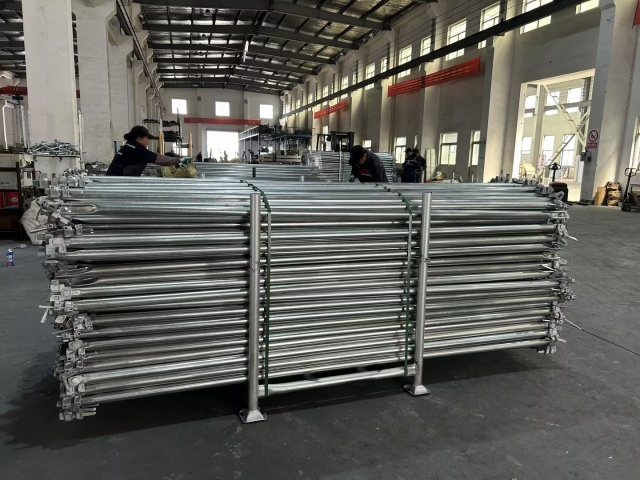

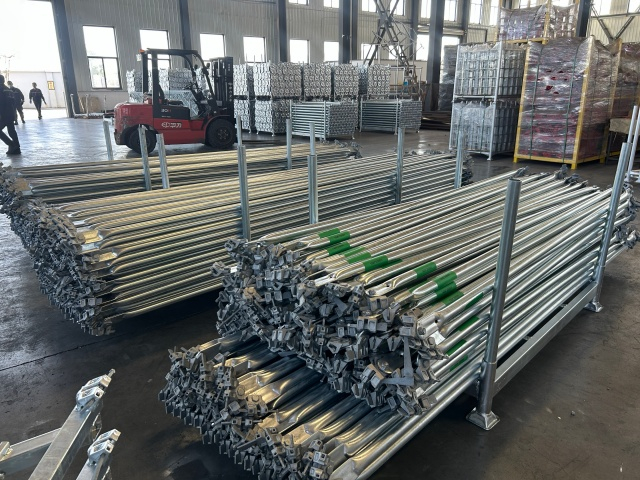

Ringlock-ийн диагональ хаалт

Бөгжний түгжээтэй барилгын диагональ бэхэлгээ нь хэвтээ хавтгайд суурилуулсан диагональ тулгуур юм. Энэ нь барилгын ажлын явцад тулгуурын системийн тогтвортой байдлыг хангах, даацын төвийг өөрчлөхөд хүргэдэг хажуугийн хэв гажилтаас урьдчилан сэргийлэх, хажуугийн хүчийг тэсвэрлэхэд тусалдаг.

Ringlock-ийн диагональ хаалт Q235 ган хоолой 48.3 x 2.5 мм
Хуулө цааз	Зүйл	Гаднах диаметр × Ханын зузаан	Өргөн	Өндөр / өргөх	Уртын хэмжээ	Жин
Ek-rlb001	Ringlock диагональ бэхэлгээ 0.65x2.0M	42.22.5/48.32.75	0.65м	2.0м	2.11м	7.7кг	17.0 фунт
Ek-rlb002	Ringlock диагональ бэхэлгээ 1.07x2.0M	42.22.5/48.32.75	1.07м	2.0м	2.27м	8.2кг	18.0 фунт
Ek-rlb003	Ringlock диагональ бэхэлгээ 1.57x2.0M	42.22.5/48.32.75	1.57м	2.0м	2.55м	9.0кг	19.8 фунт
EK-RLB004	Ringlock диагональ бэхэлгээ 2.13x2.0M	42.22.5/48.32.75	2.13m	2.0м	2.93м	10.1.Кг	22.3 фунт
Ek-rlb005	Ringlock диагональ бэхэлгээ 2.44x2.0M	42.22.5/48.32.75	2.44m	2.0м	3.15м	10.8кг	23.8 фунт
Ek-rlb006	Ringlock диагональ бэхэлгээ 3.05x2.0M	42.22.5/48.32.75	3.05м	2.0м	3.65м	12.3Кг	27.0 фунт

Бусад бүрэлдэхүүн хэсгүүд

Суурь зах
Тасалгай
Тасалгай
Тасалгай
Тасалгай
Тасалгай
Ringlock Transom

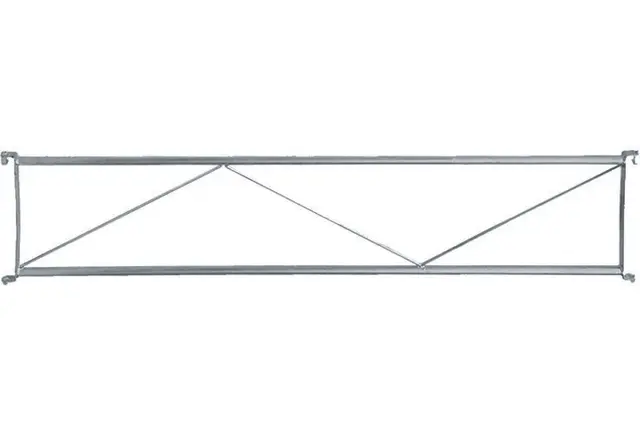

Ringlock Truss

Бусад хэмжээтэй, бүрэлдэхүүн хэсэг эсвэл bespoke хэрэгтэй, бидэнтэй холбоо барина уу.

Хөнгөн цагаан ринглок шашны шашны бүрэлдэхүүн хэсгүүдийг бас ашиглах боломжтой.

ТУСГАЙ ШИНЖЛЭХ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ.

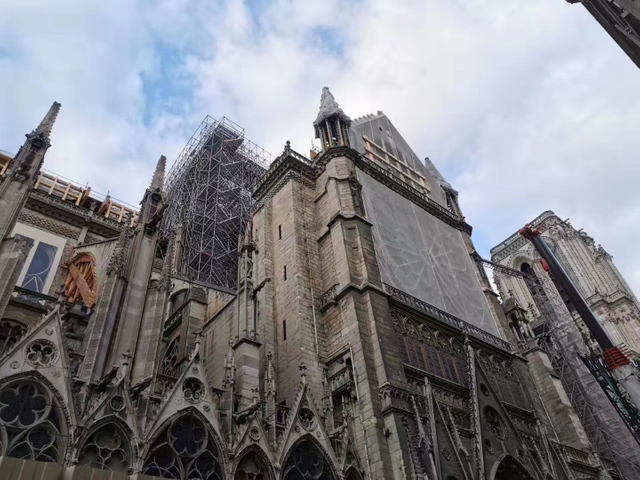

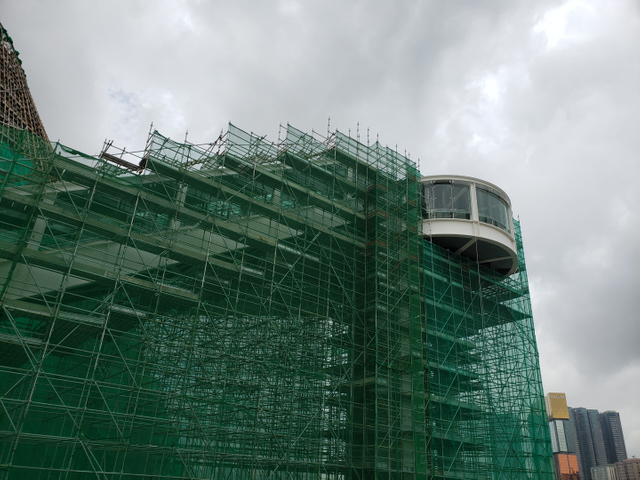

Ringlock Scaffolding системийн програм

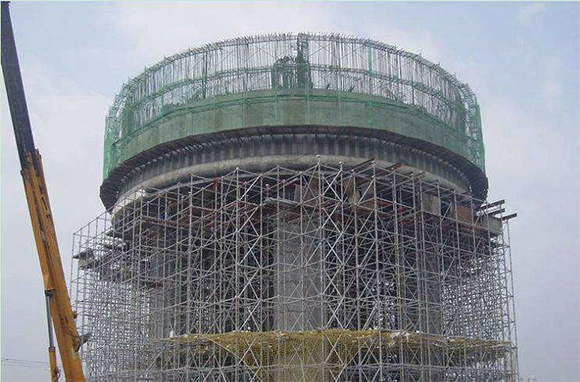

Бринглок хучилтын системийг барилгын ажилд авна

Ринксбол гарагийн шогдийн систем нь ерөнхий булчирхайн ба бэхэлгээний барилга, усны цамхаг, цахилгаан болон CHISOUL тавиур, газрын тос, нунтаг цэвэршүүлэгч бөгөөд eims, ус дүрмүүд, газрын тос, усны угаалаг эсвэл тэдгээрийн суурь тоон, цэвэршөглийн талбай, Систем, үдшийн үдэшлэгийн үе шат, спортын тоглоомууд гэх мэт.

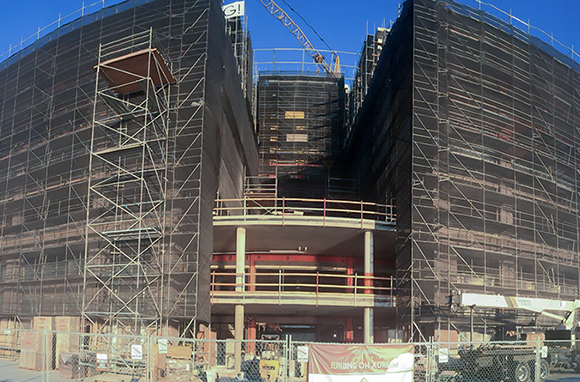

Ringlock Scaffolding системийг барих систем

Цөөн бүтэц, тохиромжтой барилга угсралт, задлах, үндсэн бүтэц, тусгай бүрэлдэхүүн хэсгүүд нь цагираган түгжээний системийг янз бүрийн бүтцийн барилгад тохиромжтой болгох боломжтой; Энэ нь гэсэн гурван төрлийн гишүүдээс бүрдэнэ Ringlock Standards , Ringlock Ledgers болон Ringlock Diagonals Brace . Эдгээр гишүүд бүгд EK шат үйлдвэрлэгчид хийгдсэн байдаг . Нэгдүгээрт, энэхүү шатын загвар нь уламжлалт шатыг хөдөлгөж буй эд ангиудыг амархан алдах, гэмтээх асуудлыг багасгаж, барилгын нэгжийн эдийн засгийн алдагдлыг бууруулдаг. Хоёрдугаарт, энэ нь ямар ч хөдөлгөөнт цагираган түгжигч шатын эд анги байхгүй бөгөөд энэ нь шатыг хөдөлгөж түгжих хэсгүүдээс үүдэлтэй уламжлалт далд аюулаас сэргийлдэг.
Илүү сайн цогц ашиг тус. Бүрэлдэхүүн хэсгүүдийн цувралууд нь тээвэрлэлт, менежментэд хялбар байхаар стандартчилагдсан. Тарсан, амархан алдагдах бүрэлдэхүүн хэсгүүд байхгүй, алдагдал бага, хөрөнгө оруулалт бага.

Ringlock Scaffolding систем

Ringlock Scaffolding нь хамт тохируулж болно тохируулж болохуйц схем, багаж хэрэгсэл, , гидер , гидрессоруудтай .
1) үүнийг тэгш бус налуу дээр босгож, алхам алхамаар босгож болно;
2) энэ нь алхам алхамыг дэмжиж чадна;
3) Энэ нь гарцаар арилгаж болох бөгөөд eveaves болон далавчаар босгож болно;
4) Үүнийг авирах хүрээ, хөдлөх ажлын хэсгүүд, гаднах боолттой, гаднах хүрээ. Гэх мэт, эсвэл янз бүрийн функциональ дэмжлэг үзүүлэх функцүүдэд хүрэх;
5) Энэ нь янз бүрийн үе шат, сурталчилгааны инженерийн хаалтуудыг тохируулахад ашиглаж болно.

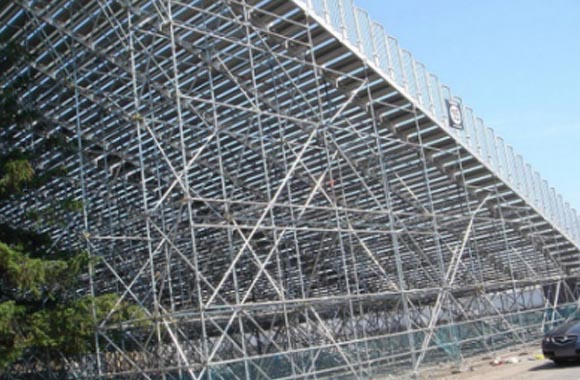

Ringlock Scaffoading төслүүд

Манай үйлдвэрийн хүчин чадал нь сар бүр 20-аас дээш савтай байдаг. Бид таны төслийн амжилтыг хангахад туслах болно.

Малайзын Лабуан хотын ойролцоох далайн газрын тосны талбай

Ойрхи Дорнод Азийн газрын тос боловсруулах үйлдвэр

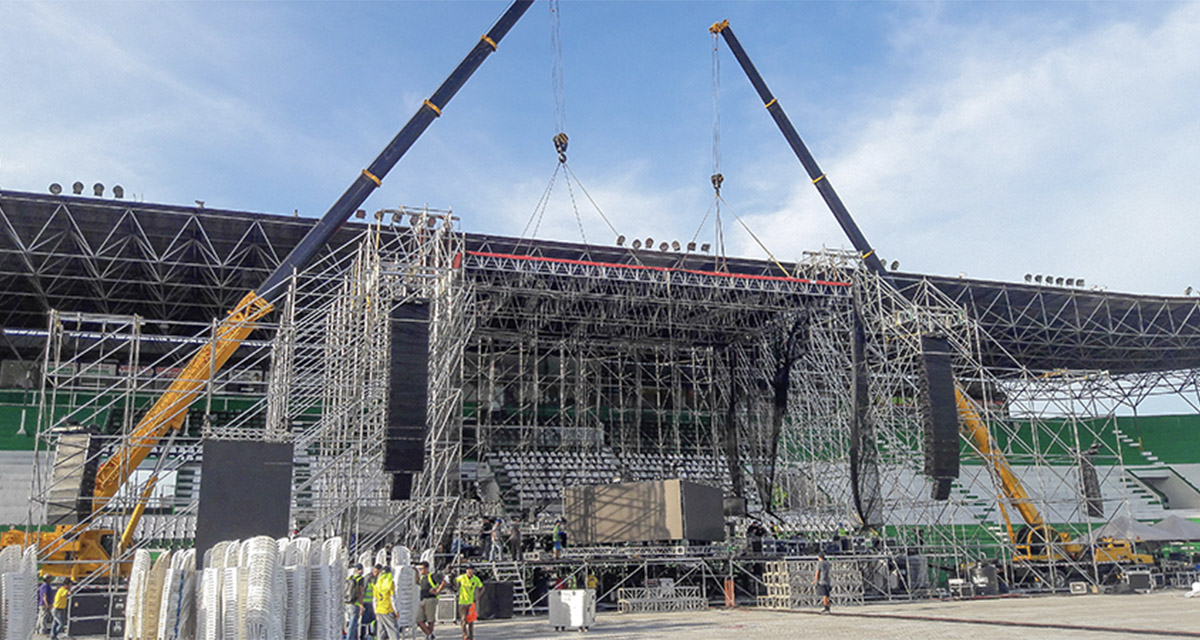

Вьетнам дахь арга хэмжээнд зориулсан суудлын систем

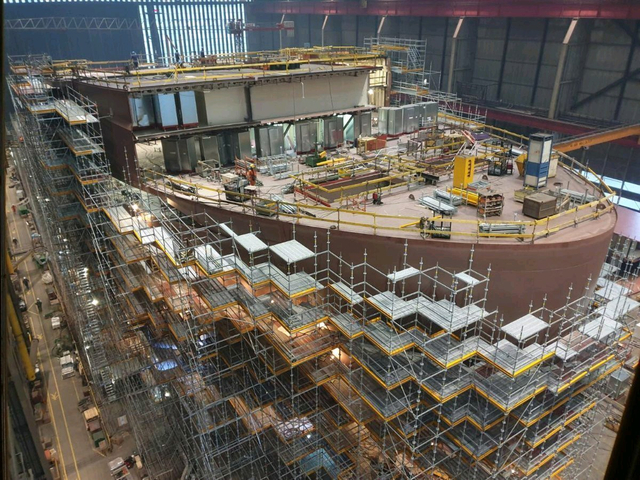

Хойд Хятадын усан онгоцны үйлдвэр

Ringlock Scaffolding каталог

Энд EK цагираган түгжээний системийн каталог байна. Та манай бүх цагираган түгжээтэй диагональ бэхэлгээ, цагираган түгжээний дэвтэр, цагираг түгжээтэй стандарт бүтээгдэхүүнийг эндээс үзэх боломжтой.

Хэрэв та цагираган түгжээтэй барилгын каталог таны сэтгэлд нийцэхгүй гэж бодож байвал бидэнд татаж авах файлууд бас бий.

Нэр	Татаж авах
Ringlock системийн каталог.pdf	Татаж авах

Татаж авах, лавлахад үнэгүй

Цагираган түгжигч шат нь бие даасан шаантаг оруулгатай өөрөө түгжих механизм юм. Түгжээ болон таталцлын улмаас шаантаг чангалаагүй ч дэвтэр нь сугалж чадахгүй. Уг дэвтэр нь өөрөө түгжих функцтэй бөгөөд шаантаг дээр дарж түгжиж эсвэл салгах боломжтой бөгөөд сарнай ба цутгамал төгсгөлийн хоорондох контакт гадаргуу нь том тул ган хоолойн гулзайлтын бат бөх чанарыг сайжруулж , стандартыг хазайлгахгүй байх нөхцлийг бүрдүүлдэг.

Ringlock стандарт ба цагираган түгжигч шатын дэвтэр хоёрын хоорондох босоо хөндлөн тэнхлэг нь өндөр нарийвчлалтай бөгөөд стрессийн шинж чанар нь боломжийн юм. Тиймээс даацын хүчин чадал, ерөнхий хөшүүн чанар нь том, бүтцийн тогтвортой байдал нь хүчтэй байдаг. Стандарт бүр 3-4 тонн даацтай. Хаалтны тоо нь уламжлалт шатнаас хамаагүй бага юм.

Европ, АНУ, Австралийн болон бусад стандартыг дагаж мөрдөх. Лабораторийн тестийг гуравдагч этгээдийн компани (SGS, TUV ...) хийх болно.

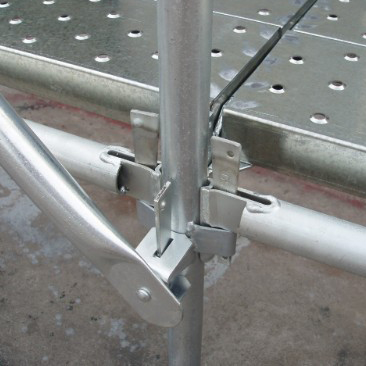

Ringlock Scaffolding vs. Cuplock Scaffolding vs. Kwikstage Scaffolding

Модульчлагдсан шатын системийг сонгохдоо угсралтын хурд, уян хатан байдал, даацын хүчин чадал, өртөг зэрэг хүчин зүйлсийг цогцоор нь авч үзэх хэрэгтэй. Ringlock Scaffolding, Cuplock Scaffolding , Kwikstage Scaffolding нь одоогоор хамгийн өргөн хэрэглэгддэг гурван шаттай систем бөгөөд тус бүр өөрийн гэсэн өвөрмөц давуу талтай.
Доорх хүснэгтэд эдгээр гурван системийн гол ялгааг тоймлон харуулсан бөгөөд таны барилга байгууламж, үйлдвэрлэлийн төсөл эсвэл дэд бүтцийн инженерийн хэрэгцээнд аль систем хамгийн тохиромжтойг тодорхойлоход тань туслах зорилготой юм.

Маяг	Ringlock Scaffolding	Cuplock Scaffolding	Kwikstage Scaffolding

Холболтын арга	Сарнай	Дээд ба доод аяга	V-дарагч (V-ховил)
Холболтын цэгүүд	8	4	4
Холболтын өнцөг	Аливаа өнцөг (4 тогтмол, 4 тохируулгатай)	Зөвхөн 90 градусын тэгш өнцөгт	Зөвхөн 90 градусын тэгш өнцөгт
Түгжих механизм	Өөрөө түгжигдэх шаантаг ба зүү	Эргэдэг аяганы түгжээ (спираль түгжээ)	Нэвтрэх зүү / Хүндийн хүчний түгжээ
Хоолойн диаметр	48.3мм	48.3мм	48.3мм
Ханын зузаан	3.2мм / 3.25мм / 4.0мм	3.0мм / 3.2мм	3.25мм / 4.0мм
Жин	Гэрэл	Дунд зэрэг	Хүнд
Гадаргуугийн өнгөлгөө	Халуун цайрдсан (HDG)	Халуун цайрдсан / Будсан	Халуун цайрдсан / Будсан
Аюулгүй байдлын стандартууд	EN 12810 / AS 1576	BS 1139 / EN 12810	AS/NZS 1576
Даацын даац	Маш өндөр (тэнхлэгийн ачаалал, хамгийн бага хазгай)	Өндөр	Дунд зэрэг
Уян хатан байдал	Маш өндөр	Дунд зэрэг	Дунд зэрэг
Угсралтын хурд	Хурдан (шаантаг тээглүүрээр цохиж хамгаална)	Дунд зэрэг (Аяганы түгжээг эргүүлэх шаардлагатай; аяганы хог хаягдлыг цэвэрлэх шаардлагатай байж болно)	Харьцангуй хурдан (Оруулах зүү загвар)
Бүтцийн тогтвортой байдал	Хүчтэй; маш өндөр тогтвортой байдлын үүднээс гурвалжин бүтэц үүсгэхийн тулд диагональ хаалт ашигладаг	Хүчтэй	Хүчтэй
Засвар үйлчилгээний зардал	Бага (эмзэг хөдөлж буй хэсэг байхгүй)	Дунд зэрэг (Даформацид өртөмтгий/зэвэрдэг аяга)	Дунд зэрэг (V-товшилтууд гэмтэлд өртөмтгий)
Үйлчилгээний хугацаа	10-15+ жил	8-10 жил	5-8 жил
Хэрэглээ	Гүүр барих, Усан онгоцны үйлдвэр, Нефть/Хийн машин, Аж үйлдвэрийн байгууламж	Шугаман бүтэц, бүтцийн дэмжлэг/арматур, энгийн бүтэц	Барилга угсралт, Будгийн төсөл, Өрлөгийн ажил, Арилжааны төслүүд
Гол зах зээлүүд	Глобал (Ялангуяа Европ/АНУ, Дээд зэрэглэлийн дэд бүтэц)	Ази, Ойрхи Дорнод, Африкийн зарим хэсэг	Австрали, Их Британи, Өмнөд Африк

EK Шатны зөвлөмж:
1. Бүтцийн механикийн давуу тал
Бөгжний түгжээ: Төв тэнхлэгийн дагуу дэвтэр болон стандартуудын хоорондох холболтын цэгүүдийг тэгшилдэг найман өнцөгт сарнай загвартай. Энэхүү төвлөрсөн даацын зохион байгуулалт нь хачирхалтай стрессийг багасгаж, Cuplock системтэй харьцуулахад мушгирах эсэргүүцэл, бүтцийн ерөнхий тогтвортой байдлыг бий болгодог.
2. Үйл ажиллагааны үр ашгийн харьцуулалт
Газар дээрх хээрийн мэдээлэлд үндэслэн, харьцуулж болохуйц хэмжээний шат дамжлага барих төслүүдийн хувьд Ringlock системийг Cuplock системээс ойролцоогоор 30%-иар хурдан барьж болно . Энэхүү үр ашгийн гол шалтгаан нь сарнайн дээр суурилсан загварт оршдог бөгөөд энэ нь шаантаг зүүг зүгээр л цохих замаар бэхлэх боломжийг олгодог; Энэ нь аяга хэлбэрийн системд байдаг эд анги гацах, тоос хуримтлуулах, зэврэлт зэрэг нийтлэг асуудлуудыг үр дүнтэй арилгадаг бөгөөд аяганы зангилаа чөлөөтэй эргэхээс сэргийлдэг.
3. Зах зээлд хэрэглэх зөвлөмжүүд
Цагираган түгжээтэй шат : Өндөр уян хатан байдал, онцгой даацын даац шаарддаг нарийн төвөгтэй байгууламжид хамгийн тохиромжтой.
Аягатай шатан : Фасадны ажил, хэв хашмалыг дэмжих систем зэрэг шугаман шатыг барихад хэмнэлттэй, үр ашигтай шийдэл.
Kwikstage Scaffolding : Дунд зэргийн ачаалал даах шаардлага бүхий ерөнхий барилгын төслүүдэд нэн тохиромжтой олон талын систем.

Яагаад манай цагираган түгжээг сонгох хэрэгтэй вэ?

Манай Ringlock шатыг өндөр бат бэх Q355B ган ашиглан үйлдвэрлэсэн бөгөөд энэ нь хүнд даацын үйлдвэрлэлийн төслүүдэд хамгийн их даацын даацыг хангадаг.

Гол хэмжээсүүд	EK Scaffolding	Зах зээлийн стандарт зэрэг	Болзошгүй эрсдэл
Түүхий эд	Q355B бага хайлштай өндөр бат бэх ган	Q235 Стандарт нүүрстөрөгчийн ган	Даац багатай; өндөр барилгад бүтцийн тогтворгүй байдалд өртөмтгий.
Сарнайн үйл явц	10мм-ийн зузаантай ган хавтан / Нарийвчлалтай цутгах, тамгалах	8мм зузаантай хавтан эсвэл дахин боловсруулсан материалаар тамгалах	Сарнай нь ачааллын дор гулзайлгах, хагарах хандлагатай байдаг.
Гагнүү	Автомат гагнуур ('Алтан арслан' босоо стандартыг ашиглан); бүрэн, жигд гагнуур нь ямар ч	Гараар спот гагнуур	Тэгш бус гагнуур; зангилаанууд дахь зүслэгийн эсэргүүцэл сул, хугарах хандлагатай.
Гадаргуугийн хамгаалалт	Халуун цайрдсан (HDG) ≥ 80μm	Цахилгаан цайрдсан эсвэл хүйтэн шүршигч будаг < 20μm	1-2 жилийн дотор зэврэлт үүсдэг; зэврэлт нь хананы зузааныг багасгахад хүргэдэг.
Хоолойн хэмжээ ба хананы зузаан	Эерэг хүлцлийн хяналт (жишээ нь, 3.2мм + 0.1мм)	Хүнд сөрөг хүлцэл (Нэрлэсэн 3.2мм, бодит 2.7мм)	Ачааллын тооцооны зөрүү нь бүтцийн эвдрэлийн эрсдэлийг бий болгодог.
Суурилуулах нарийвчлал	Өөрөө түгжих шаантаг зүү загвар; нягт, нарийн тохирох	Сул зүү эсвэл үл нийцэх хэмжээсүүд	Шатны ерөнхий бүтэц нь тогтворгүй, сэгсэрч, ажилчдын аюулгүй байдлыг алдагдуулдаг.
Нийцлийн стандартууд	EN 12810 / AS/NZS 1576	Энгийн дотоод стандартад найдах, баталгаажуулах шаардлагагүй
Чанарын мөрдөх чадвар	Багц бүр материалын туршилтын тайлан, багцын дугаарыг агуулна	Холбогдох бүртгэл байхгүй	Осол гарсан тохиолдолд түүхий эдийн эх үүсвэрийг хайж олох боломжгүй.

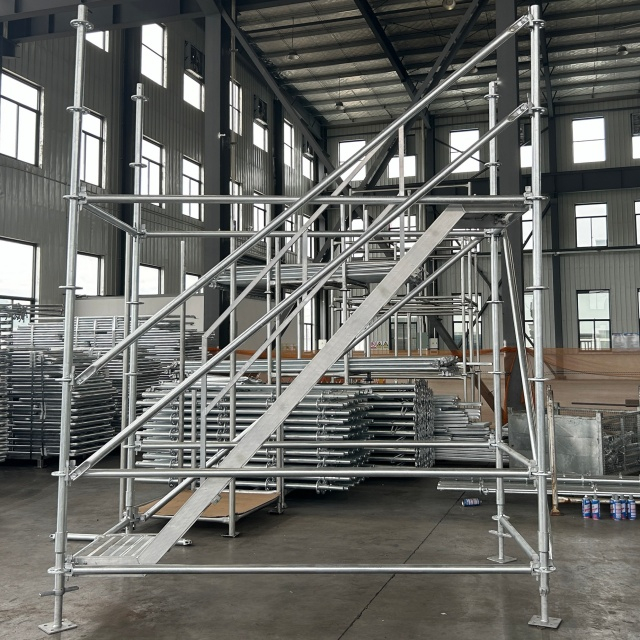

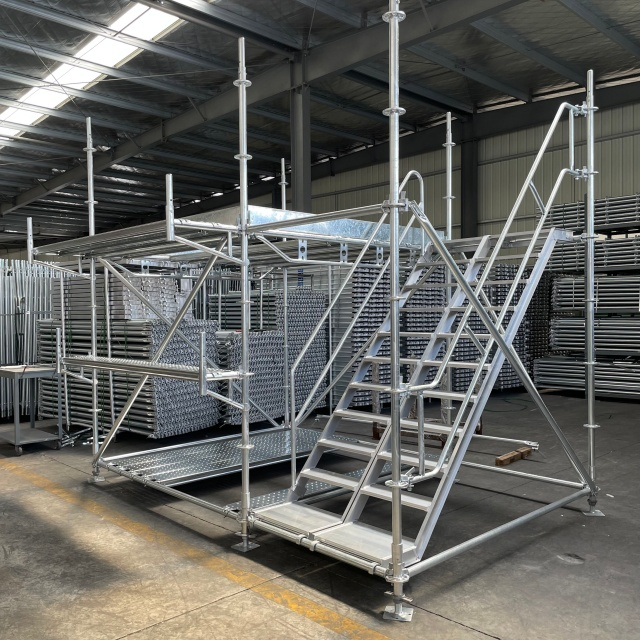

Ringlock шатыг суурилуулах үйл явц юу вэ?

Суулгах үйл явц

1. Барилгын хамрах хүрээг тодорхойлох: Зураг төслийн зураг дээр тулгуурлан барилгын шатыг босгох талбайг тодорхойлно. Заасан хэмжээсийн дагуу байршил, байршлыг тэмдэглэж, барилгын ажлын явцад шаардлагатай бол талбайн бодит нөхцөл байдалд үндэслэн тохируулга хийнэ.
2. Тохируулах суурийн үүр суурилуулах: Газрын гадаргуу тэгш, бат бөх байгаа эсэхийг шалгаарай. Төлөвлөсөн газруудад суурийн хавтангуудыг байрлуулж, тэдгээрийн дээр тохируулж болох үүрийг байрлуул.
3. Суурь хүзүүвчийг суулгана уу: Үндсэн хүзүүвчийг (суурь ханцуй) тохируулж болдог суурийн үүрэнд суулгана . Суурийн үүрэнд байгаа самарыг тохируулж, бүх хүзүүвчийг ижил хэвтээ өндөрт байрлуулна.
4. Стандарт ба дэвтэр босгох: Босоо стандартыг үндсэн хүзүүвч рүү оруулна. Хэвтээ дэвтэрүүдийг стандартууд дээр байрлах цагираган сарнайтай холбож, холболтыг бэхлэхийн тулд шаантаг зүүг сарнайн дээрх жижиг нүхэнд оруулаарай.
5. Диагональ бэхэлгээг суурилуулах: Бүтцийн тогтвортой байдлыг нэмэгдүүлэхийн тулд диагональ бэхэлгээг тор хэлбэртэйгээр суурилуулж, барилгын шатыг дөрвөлжин хэлбэртэй байлгах хэрэгтэй. 6.
Шатны банз ба аюулгүйн хамгаалалтыг суурилуулах : Төмөр банз ( шатны тавцан ) хэвтээ дэвтэр дээр хэвтүүлнэ. Ашиглалтын аюулгүй байдлыг хангахын тулд ирмэгийн дагуу хурууны хавтанг суулгаж, хашлага босгоно.
7. Хоёр дахь шатыг босгоно: Бөгжний түгжээний шатыг тогтоосон өндөрт хүрэх хүртэл 4-6-р алхамуудыг давтана.

Ringlock шатыг барих гол цэгүүд

1. тохируулгын шурагны ил урт нь Тохируулах суурийн үүрний 300 мм-ээс хэтрэхгүй байх ёстой.
2. Босоо стандартыг ихэвчлэн хоёр тохируулгын аль нэгээр нь байрлуулдаг: матриц-спираль хэв маяг (тор баганын бүтэцтэй төстэй) эсвэл тэгш хэмтэй 'найман зураг' загвар (эсвэл тэгш хэмтэй 'V' загвар).
3. Шатны өндөр нь зураг төслийн үзүүлэлтэд хүрмэгц, мөн бетон цутгахаас өмнө цагираган түгжээтэй шатын системийг албан ёсоор хүлээн авах шалгалтыг хийх ёстой.
4. Цагираган түгжээтэй шатын систем нь дизайны шаардлагад нийцсэн байх ёстой, үлдсэн түвшин, тогтвортой байх; ямар ч эд анги нь сул, тулгуургүй (өлгөөтэй) байх ёсгүй.
5. Хэвтээ дэвтэрээс гадуур тохируулж болох U-толгойн үүрний консолт өргөтгөлийн урт ба тохируулгатай суурийн үүр нь дизайны техникийн шаардлагыг чанд дагаж мөрдөх ёстой.
6. Босоо диагональ бэхэлгээний шаантаг тээглүүр нь найдвартай бэхлэгдсэн, босоо стандарттай зэрэгцээ зэрэгцсэн эсэхийг шалгах; Үүний нэгэн адил хэвтээ дэвтэр дээрх шаантаг зүү нь дэвтэрт перпендикуляр байрласан эсэхийг шалгана уу.
7. Бүх бүтцийн элементүүдийн суурилуулалтын байрлал, тоо хэмжээ, төлөвлөлтийн тохиргоо нь дизайны техникийн үзүүлэлттэй нийцэж байгаа эсэхийг шалгах.
8. Цагираган түгжээний шатан дээрх бүх түгжих зүү нь түгжигдсэн байрлалд байх ёстой; cantilevered хэсгүүдийг нарийн байрлуулсан байх ёстой; хэвтээ дэвтэр ба босоо диагональ бэхэлгээг шат (эсвэл өргөгч) бүрт бүрэн суурилуулсан байх ёстой; түгжих тээглүүр нь найдвартай бэхлэгдсэн байх ёстой; мөн аюулгүй байдлыг хамгаалах бүх арга хэмжээг бүрэн хэрэгжүүлэх ёстой.
9. Хэвтээ хамгаалалтын тор гэх мэт аюулгүй байдлын зохих арга хэмжээ нь барилгын тусгай төлөвлөгөөнд заасан шаардлагыг чанд дагаж мөрдөх ёстой.
10. Суурилуулалтын үйл ажиллагаа, чанарын шалгалттай холбоотой бүртгэлийг цаг тухайд нь, иж бүрэн хөтөлж байх ёстой.

Аюулгүй байдлын үндсэн заавар

Хувийн хамгаалах хэрэгсэл (ХХХ): Ажил гүйцэтгэж буй бүх ажилчид хамгаалалтын малгай, хальтиргаанаас хамгаалах бээлий, хамгаалалтын гутал өмсөх ёстой.
Даацын даац ба тогтвортой байдал: '4-ээс 1' тогтвортой байдлын зарчмыг чанд баримтлах ёстой; ялангуяа, нэмэлт бэхэлгээ байхгүй тохиолдолд тулгуурын босгосон өндөр нь түүний суурийн хамгийн богино талын хэмжээнээс дөрөв дахин их байж болохгүй.
Материалын үзлэг: Гэмтсэн, муруйсан, гажигтай, хүчтэй зэвэрсэн бүтцийн эд ангиудыг ашиглахыг хатуу хориглоно.
Бүрэлдэхүүн хэсгүүдийн нийцтэй байдал: Хэрэв өөр өөр үйлдвэрлэгчдийн бүрэлдэхүүн хэсгүүдийг нэгтгэх бол тэдгээрийн нийцтэй байдлыг тусад нь шалгах шаардлагатай.

Ringlock Scaffolding FAQ

Q Бөгжний түгжээтэй сарнай холболтын бүтэц нь системийн тогтвортой байдлыг хэрхэн хангадаг вэ?

A Манай цагираган түгжээтэй шатан систем дэх сарнай зангилаанууд нь нэг хавтгайд найман чиглэлд холболт хийх боломжийг олгодог. Шаантагны толгойн өөрөө түгжих механизм нь 'хагас хатуу' холбоос үүсэхийг баталгаажуулдаг. Шаантаг алхаар гэр рүүгээ хөдөлгөсний дараа энэ нь холбоос дээр маш өндөр хурцадмал хүчийг бий болгож, улмаар шилжилтийг багасгадаг (өөрөөр хэлбэл P-Delta нөлөө); Cuplock эсвэл Kwikstage системтэй харьцуулахад энэхүү бүтцийн загвар нь дээд зэргийн мушгирах хатуу байдлыг санал болгодог.
Q Таны цагираган түгжээтэй шатан систем нь бусад томоохон брэндүүдийн бүтээгдэхүүнтэй (жишээ нь, Layher) нийцдэг үү?

A Тохиромжтой байх нь үнэхээр манай үйлчлүүлэгчдийн нийтлэг санаа зовоосон асуудал юм. Манай цагираган түгжээтэй шат систем нь стандарт 8 цооногтой сарнай загвартай бөгөөд 48.3 мм-ийн диаметртэй ган хоолойг ашигладаг. Хэмжээ нь дэлхийн хэмжээнд хүлээн зөвшөөрөгдсөн олон шат дамжлагатай нийцдэг боловч үе мөчний хатуу байдал, системийн аюулгүй байдал, нийцлийг хангахын тулд өөр өөр үйлдвэрлэгчдийн бүрэлдэхүүн хэсгүүдийг холихын өмнө инженерүүдтэйгээ зөвлөлдөхийг зөвлөж байна.
Q Идэмхий орчинд халуун цайрдсан (HDG) бүрээсний ашиглалтын хугацаа хэд вэ?

A Манай бүх бүрэлдэхүүн хэсгүүд нь ISO 1461 стандартын дагуу халуунд дүрэх цайрдах процессыг хийж, цайрын бүрээсний дундаж зузааныг хүрдэг. ≥80 мкм. Үйлдвэрийн болон далайн эрэг орчмын ердийн орчинд энэхүү бүрхүүл нь 15-20 жилийн турш зэврэлтээс хамгаална.- урьдчилж цайрдсан эсвэл будсан ижил төстэй бүтээгдэхүүнээс хамаагүй илүү гүйцэтгэлийн түвшин.
Q Та яагаад стандарт Q235 гангийн оронд Q355B ганг сонгодог вэ?

A Q355B (S355JR) нь өндөр бат бэх, бага хайлштай ган бөгөөд уналтын бат бэх нь Q235 гангаас хамаагүй өндөр. Энэхүү материалыг ашигласнаар манай Ringlock шатын стандартууд нь илүү хүнд ачааллыг тэсвэрлэхийн зэрэгцээ хөнгөн жинтэй байх ба ингэснээр тээврийн зардлыг үр дүнтэй бууруулж, хөдөлмөрийн эрчмийг хөнгөвчилдөг. Өндөр барилга, үйлдвэрлэлийн шатыг барих салбарт Q355B ган нь салбарын хэмжээнд 'алтан стандарт' гэдгээрээ алдартай.
Q Таны Ringlock шат нь олон улсын аюулгүй байдлын стандартад нийцэж байна уу?

A Тиймээ. Манай бүх бүтээгдэхүүнийг EN 12810-1/2 (Европын стандартууд), ANSI/SSFI SC100-5/05 (АНУ-ын стандартууд), AS/NZS 1576 (Австрали/Шинэ Зеландын стандарт) стандартын дагуу боловсруулж, туршиж, баталгаажуулсан. Бараа бүтээгдэхүүний багц бүрийн хувьд бид барилгын ажлын явцад бүтцийн аюулгүй байдал, бүрэн бүтэн байдлыг хангах үүднээс Материалын Туршилтын иж бүрэн тайлан (MTR) болон багцын ул мөрийн мэдээллийг өгдөг.
