Шатаагчийн холбогчийг удирдан чиглүүлэх

Ган хоолойг барихад ашигладаг, ган хоолой, бусад бүтцийг бий болгоход ашигладаг, ган хоолой , бусад бүтцийг бий болгоход ашигладаг . . EK as China leading scaffolding coupler supplier , focus on introducing European standard scaffold fasteners to meet the use of the following countries, Austria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Норвеги, Польшана, Портенатори, Плвени, Пл Порана, Свени, Следаун, Следаун Селезана, Словенка, Свенна, Свидана, Швед, Швейн, Швейн, Швейц, Швейц.

Энэ хуудсанд:

ХӨДӨЛГӨӨНИЙ ХУВЬЦАА
Хөнгөн цагаан хуягтай хосууд видео
Ek scraffolding-ийг яагаад сонгох ёстой вэ

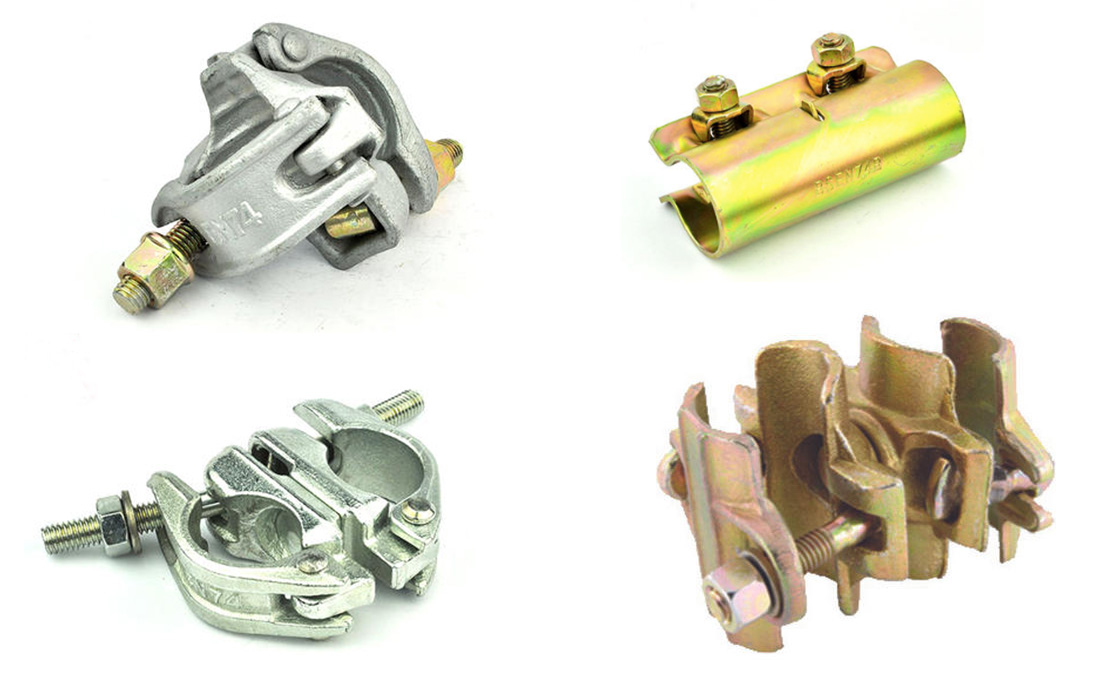

Шатаагчийн хосууд төрөл

Баруун өнцөгт холбогч (давхар холбогч, тогтмол холбогч). Хамгийн их ашиглагддаг. Нугасан холбогч, энэ нь нийтлэг гурван нийтлэг холбогч хүмүүсийн хамгийн уян хатан байдаг. Ханцуйвч нь хоёр хутгуурын ган хоолой , ихэвчлэн босоо төмөр хоолой, ихэвчлэн босоо хоолой, хэвтээ хоолой, хэвтээ хоолой, диагональ хаалт.

Хуурамч самбарыг хадгалах самбар хадгалах холбогч

Британийн стандартын дагуу EN74-1: 2005 оны 4-р сарын хувилбарыг ашиглалтын хувилбарын дагуу дараах дөрвөн төрлийг хувааж болно.

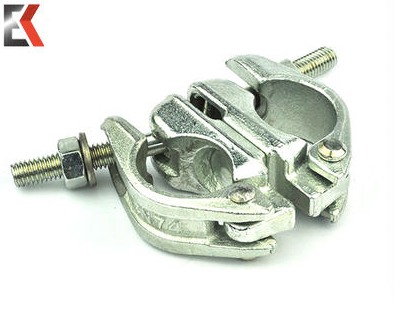

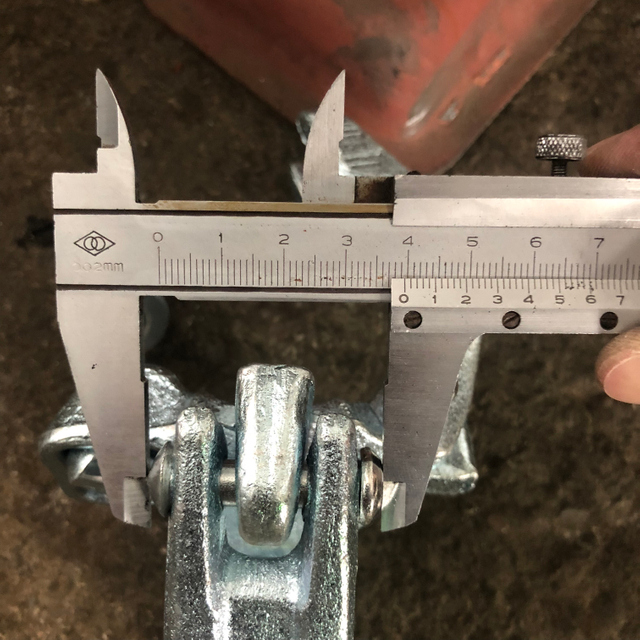

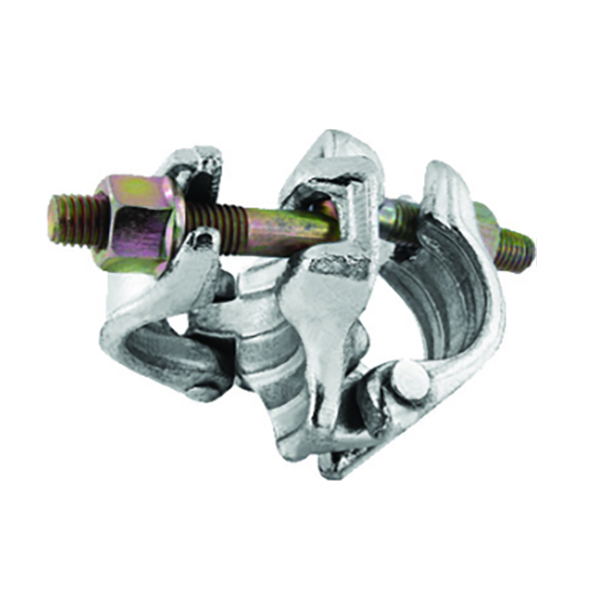

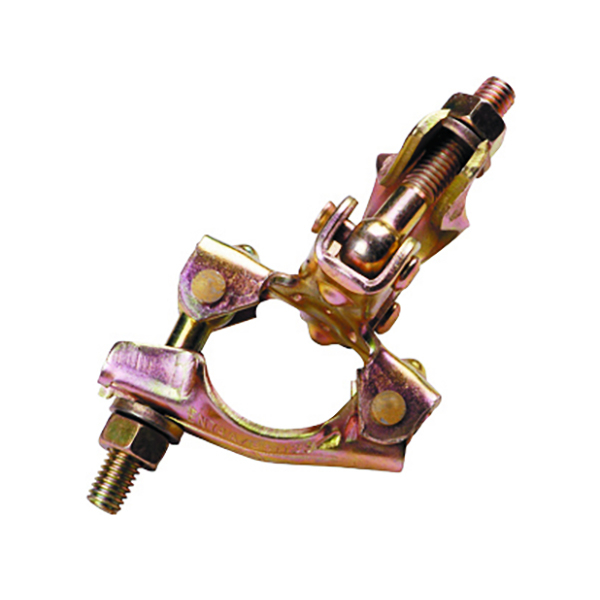

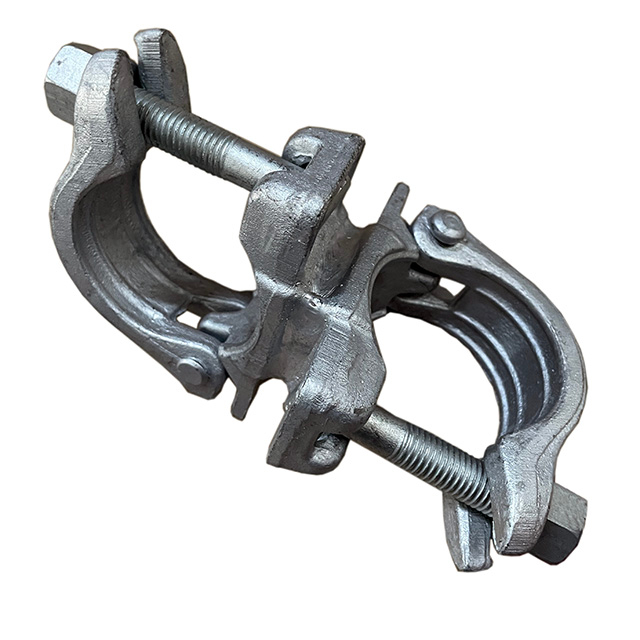

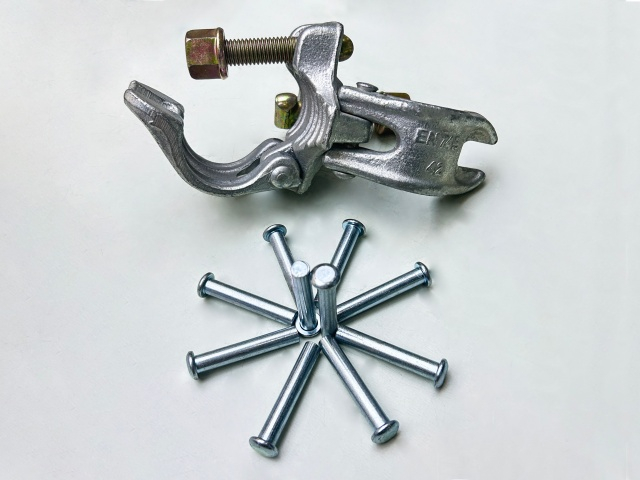

Баруун өнцөгт холбогч

Баруун өнцөгт холбогч: гэж нэрлэдэг давхар холбогч эсвэл тогтмол холбогч , ихэвчлэн хоолойг бэхлэх, бэхэлгээгээр бэхэлсэн, ган хоолойг арилгахад ашигладаг . Энэ нь ачааллыг шилжүүлэхийн тулд холбогч ба ган хоолойн хоорондох үрэлтүүдэд хамаарна. Босоо саваа ба том кросбар, том кроссбар, том кросс ба жижигхэн кроссард.

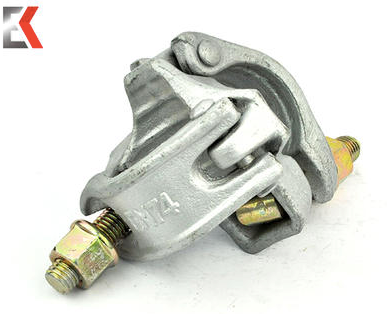

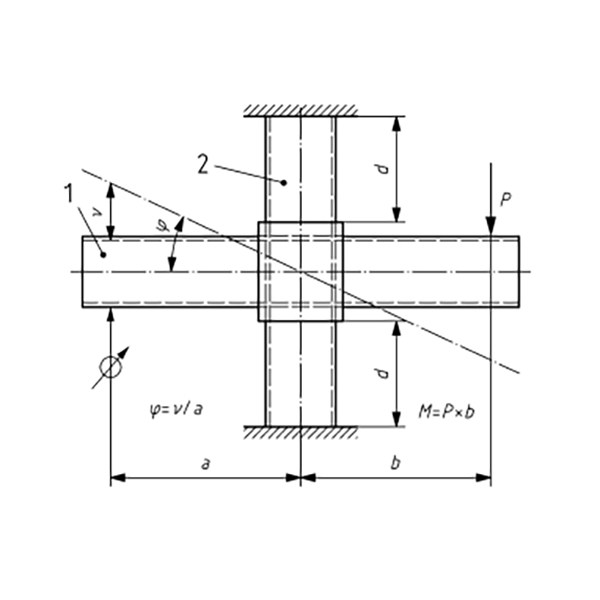

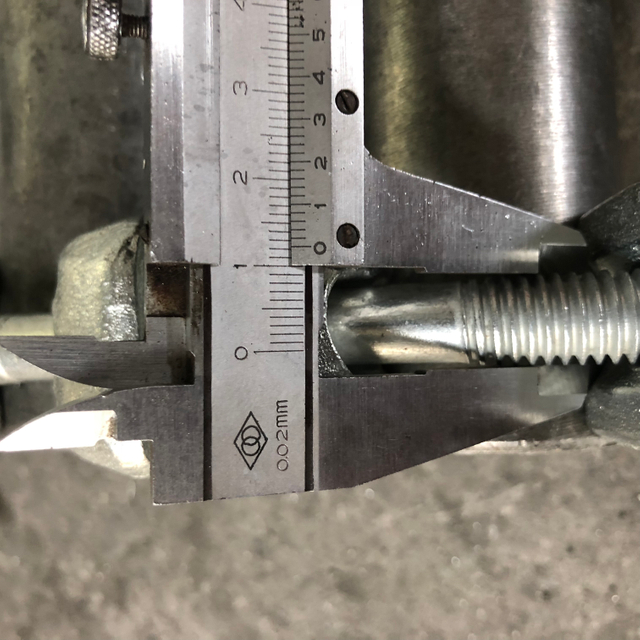

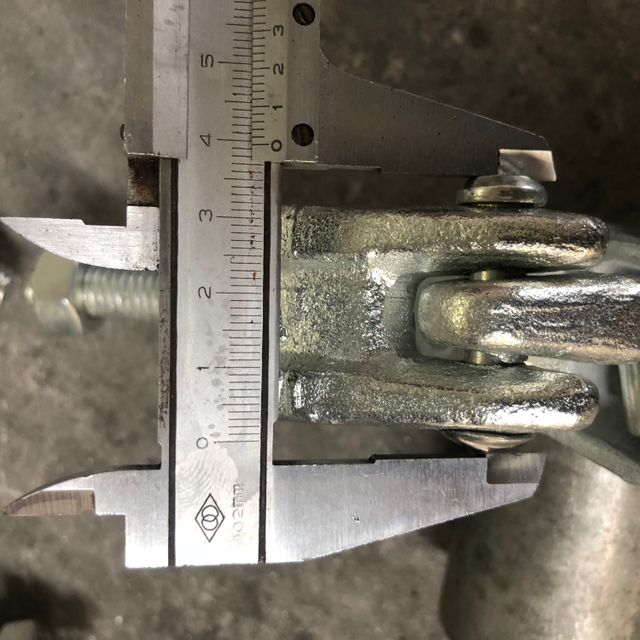

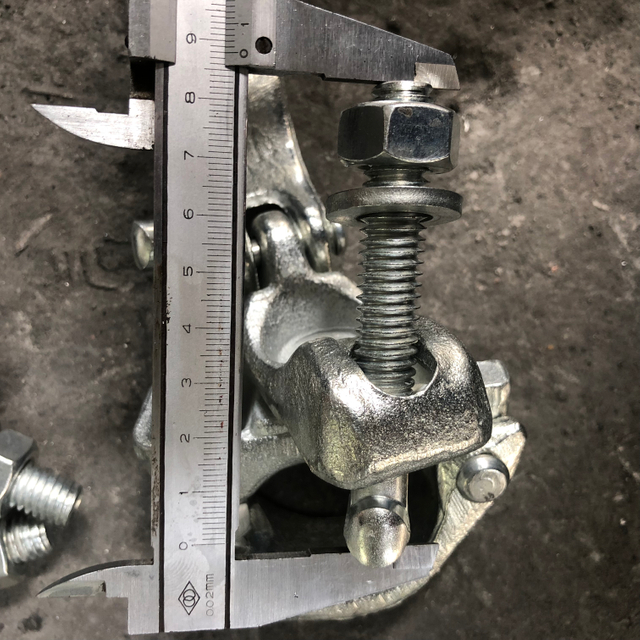

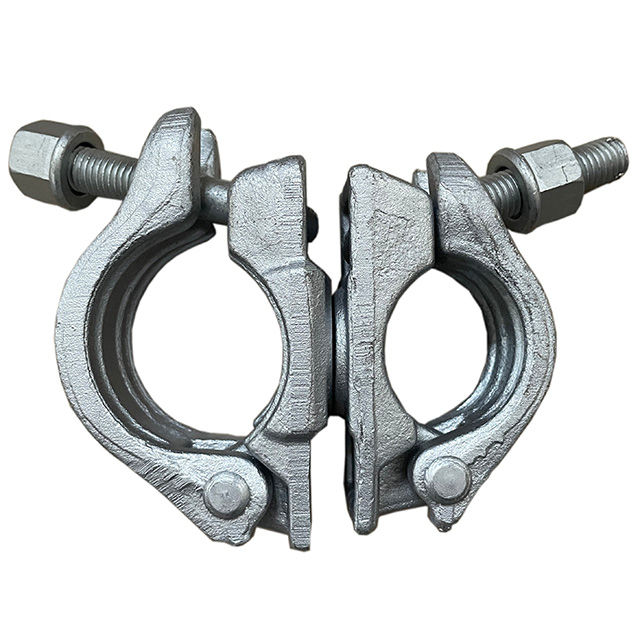

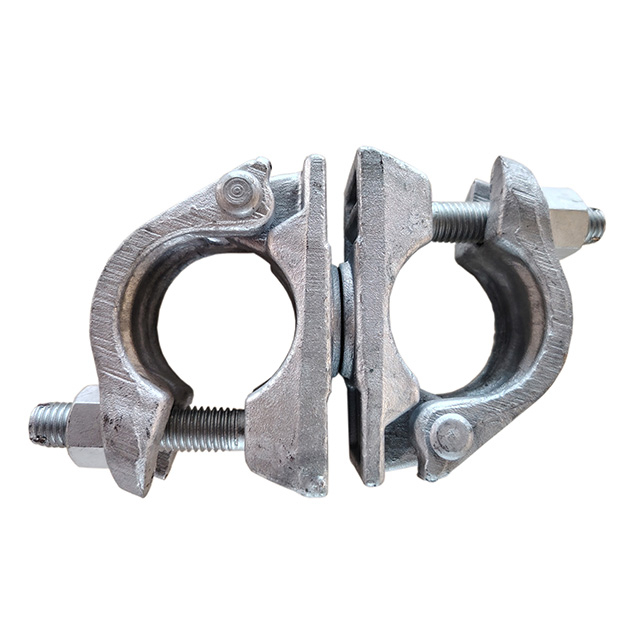

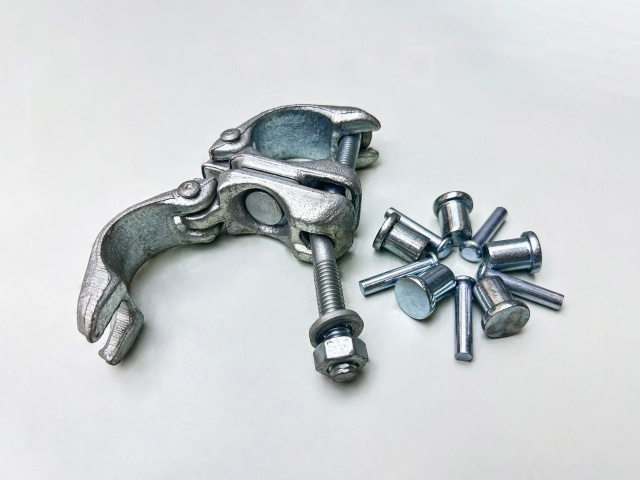

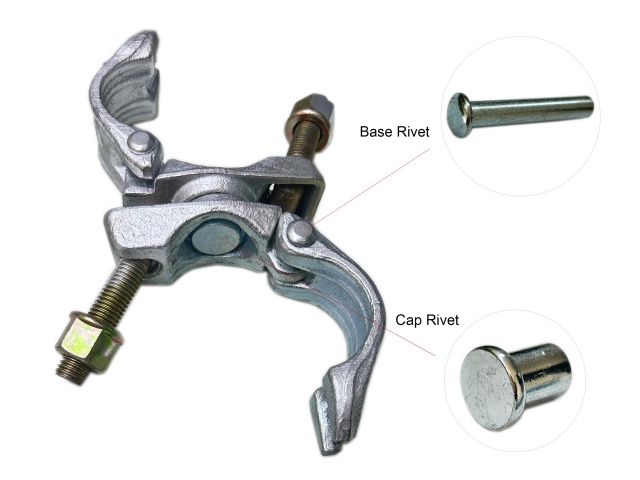

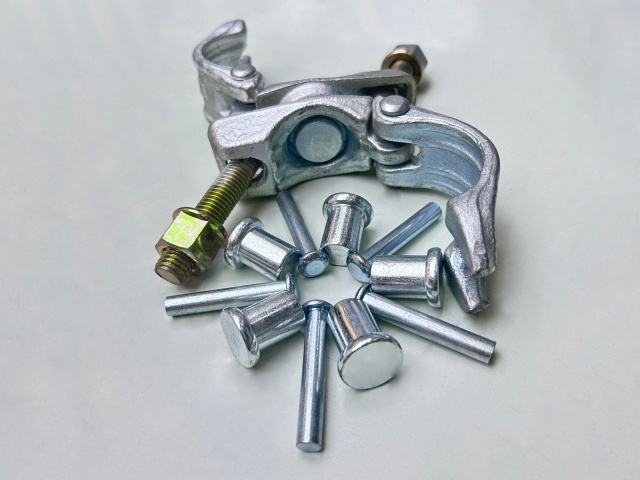

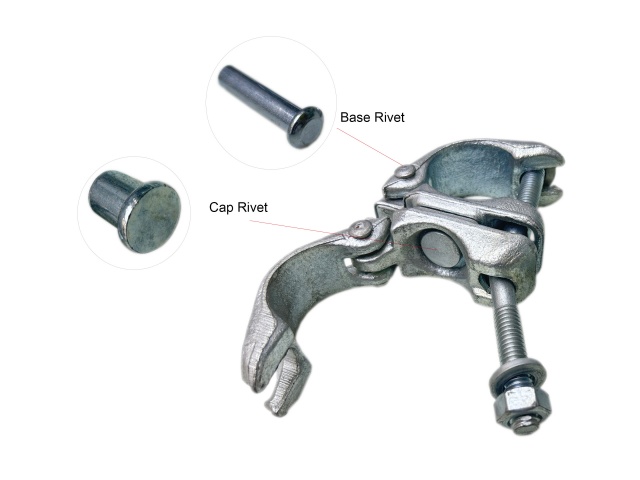

Нугасан холбогч

SwAIR холбогч: Ямар ч өнцгөөр хоёр хаалттай ган хоолойг хөндлөн болон бэхэлгээ хийхэд ашигладаг. Хоёр бүрэлдэхүүн хэсгүүдийг холбож, засч залруулж, барилгын ажлыг хөнгөвчлөхөд уян хатан байдлаар эргүүлж болно.

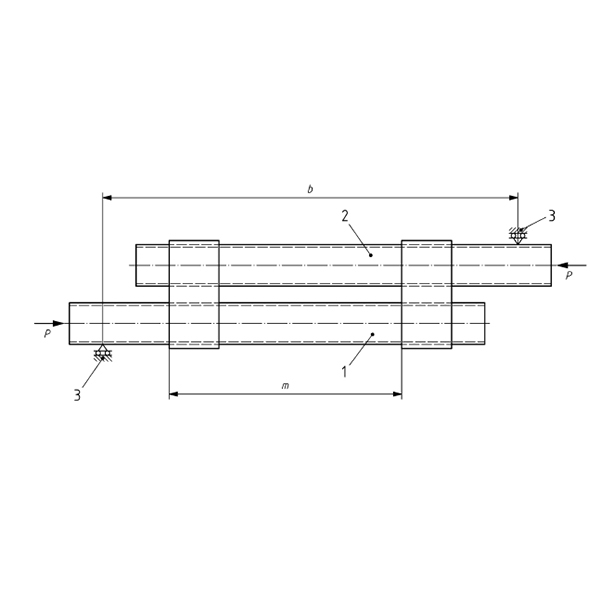

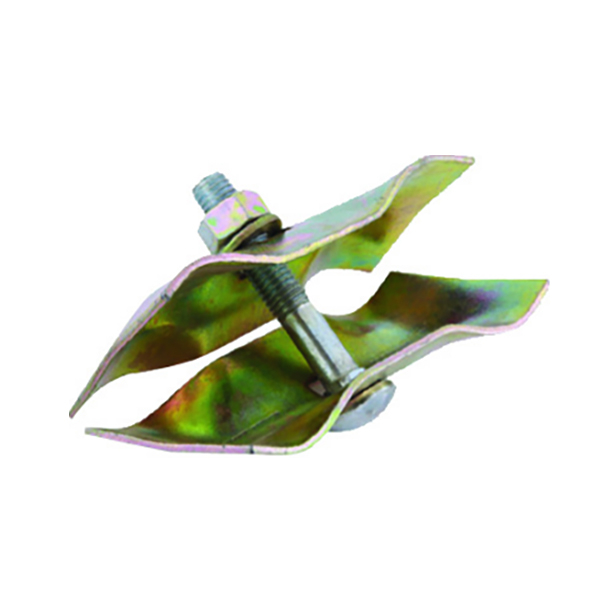

Зэрэгцээ холбогч

Зэрэгцээ бэхэлгээ: Хашаа хашаа барихад ихэвчлэн ашигладаг хоёр зэрэгцээ ган хоолойг засахад ашигладаг.

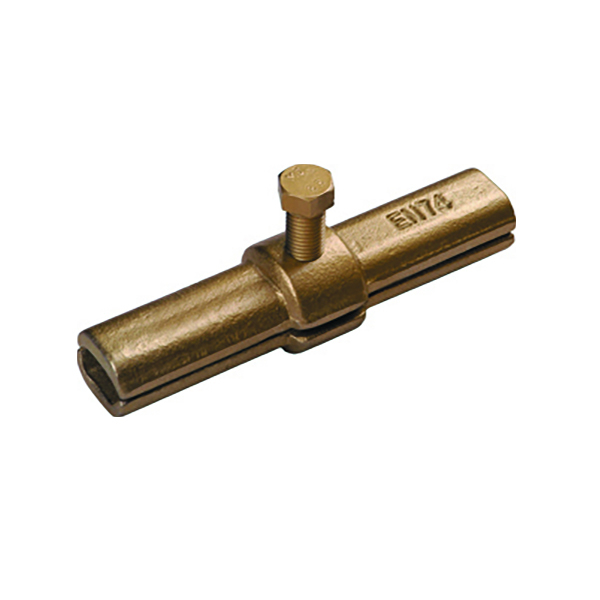

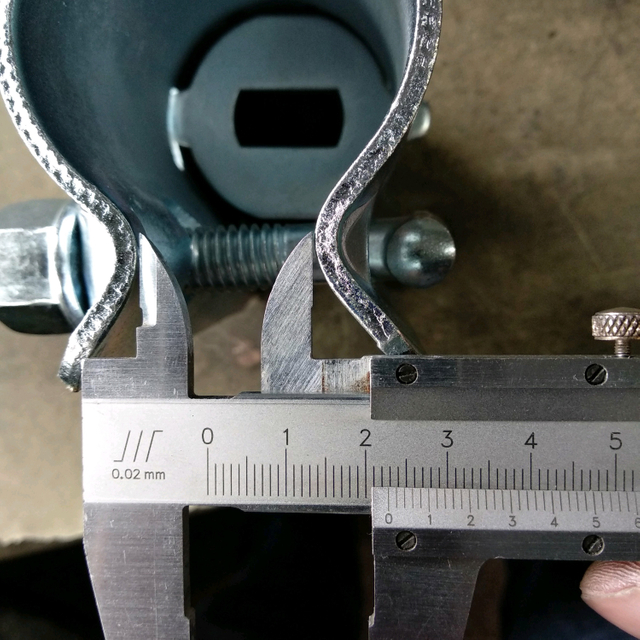

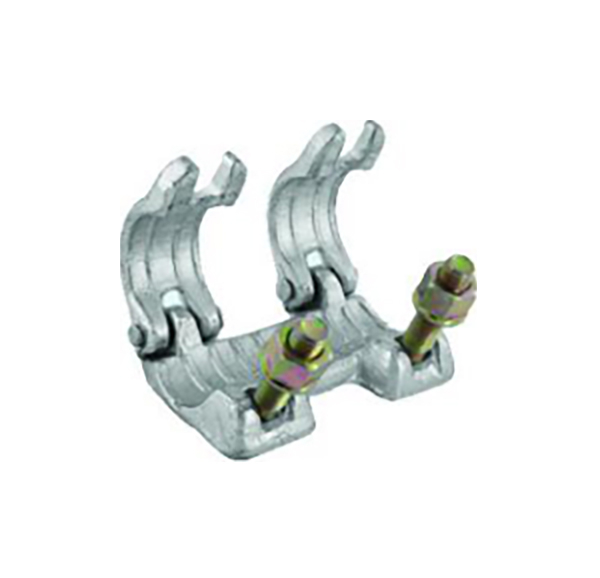

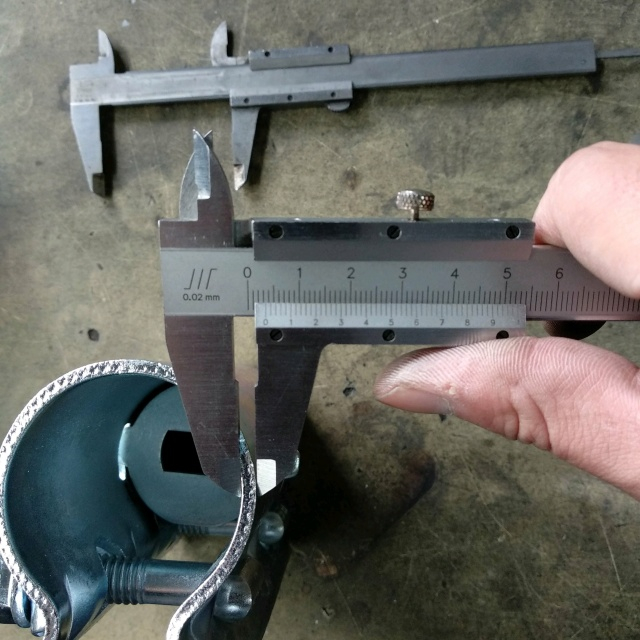

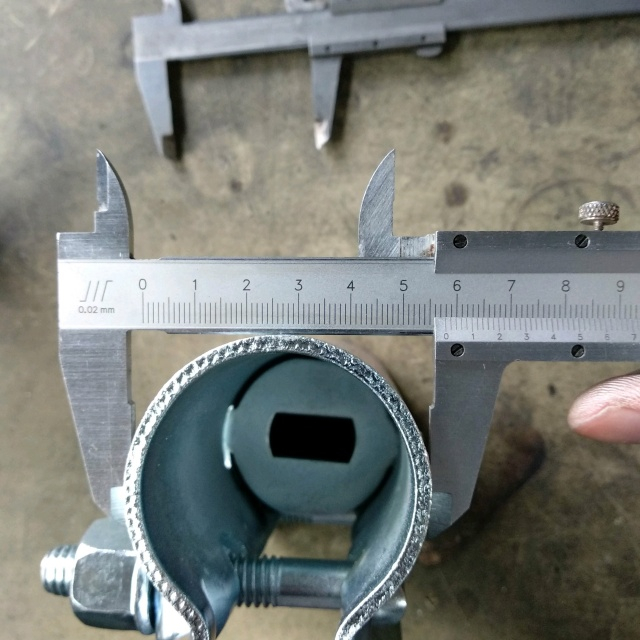

Ханцуйны холбогч зураг

Ханцуйны холбогч ноорог нь ихэвчлэн хоёр ган хоолойг бэхлэхэд ихэвчлэн ашигладаг. Ханцуйвчны холбогч ноорог нь ган хоолойн дутагдлыг арилгахад хүргэж болзошгүй юм.

Өөр өөр улс орнуудын шаардлагын дагуу, хэрэглээний хувилбаруудын дагуу Scaffold холбогч дараах төрлийг хувааж болно.

Их Британи, Хамтын нөхөрлөлийн орнуудад хэрэглэгддэг хашааны системд ашигладаг .

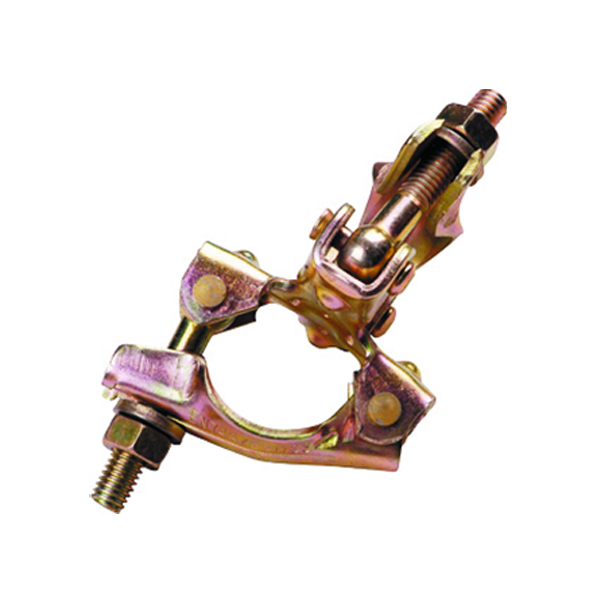

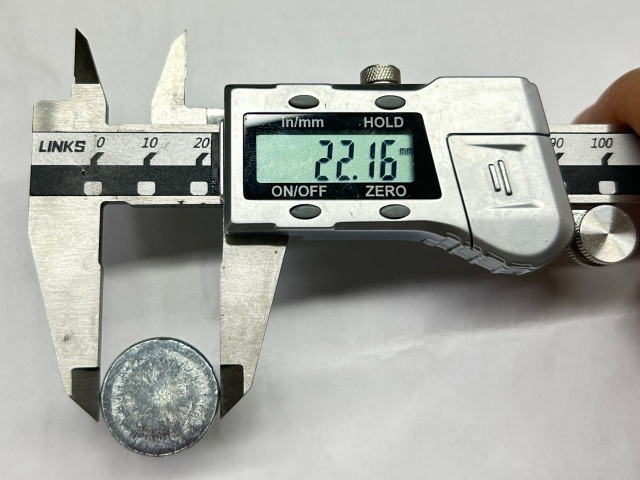

Британийн төрөл:

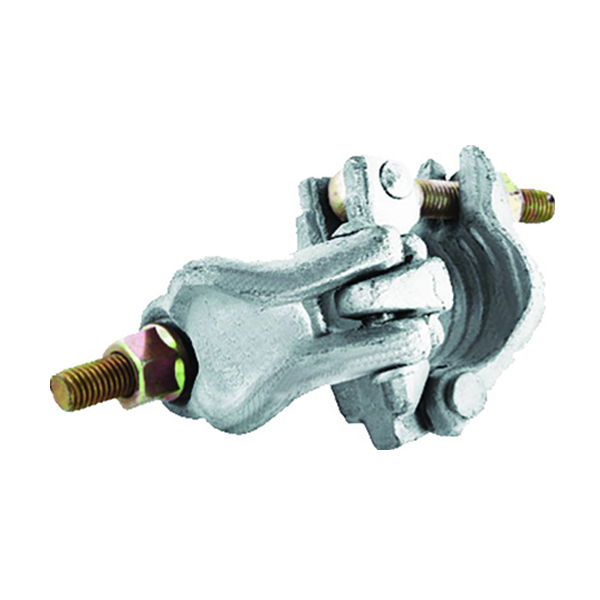

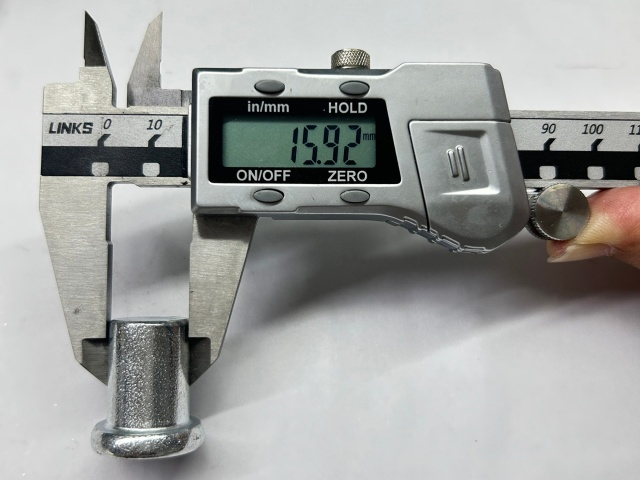

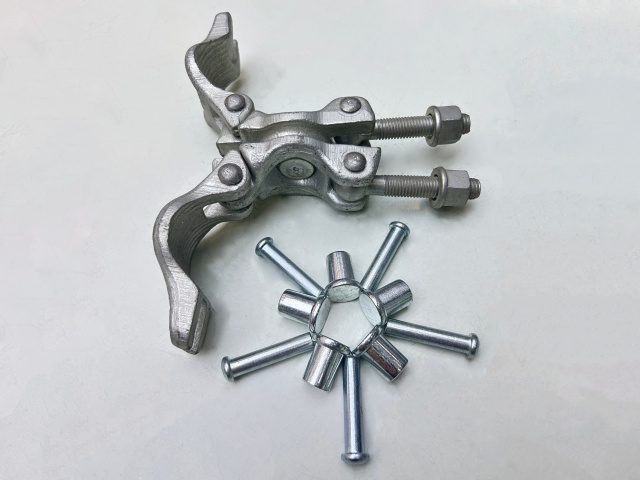

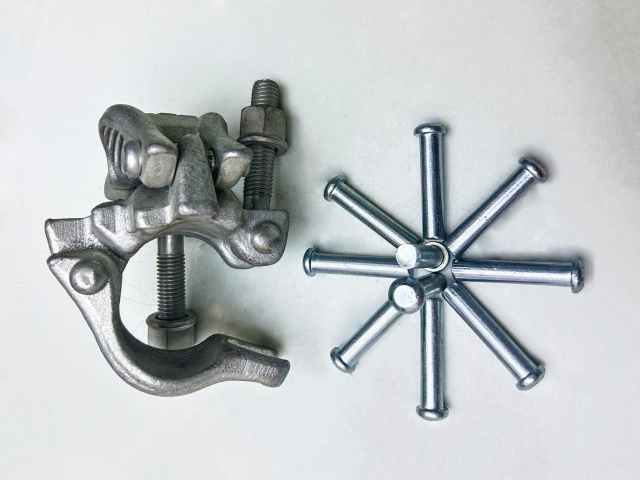

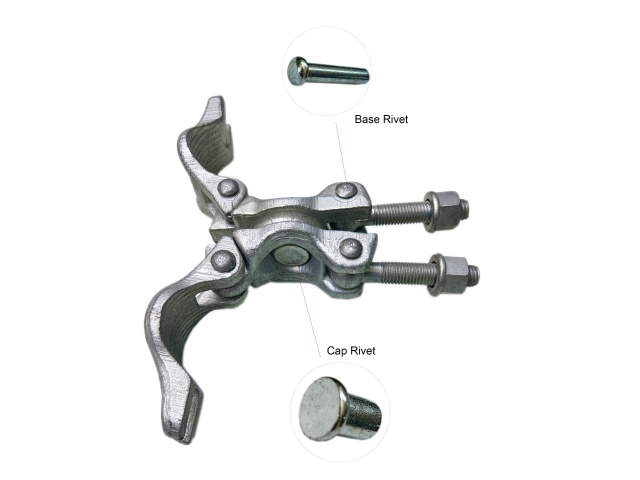

Америкийн төрөл:

Ихэвчлэн АНУ-ын хуйвалдааны системд ашигладаг.

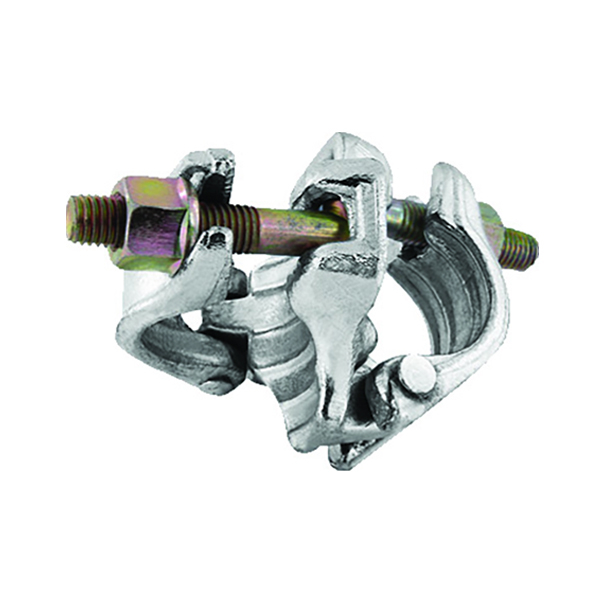

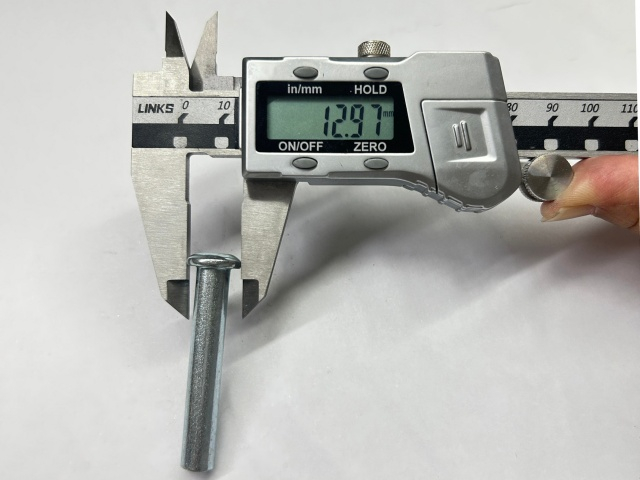

Германы төрөл:

Голдуу Германы хугарлын системд ашигладаг.

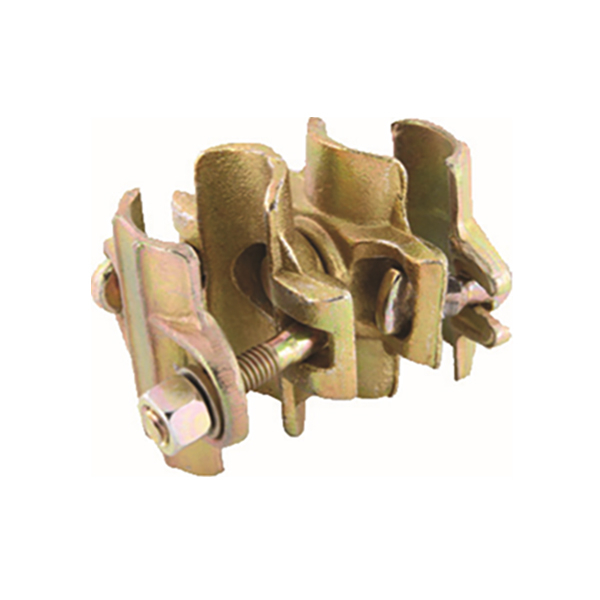

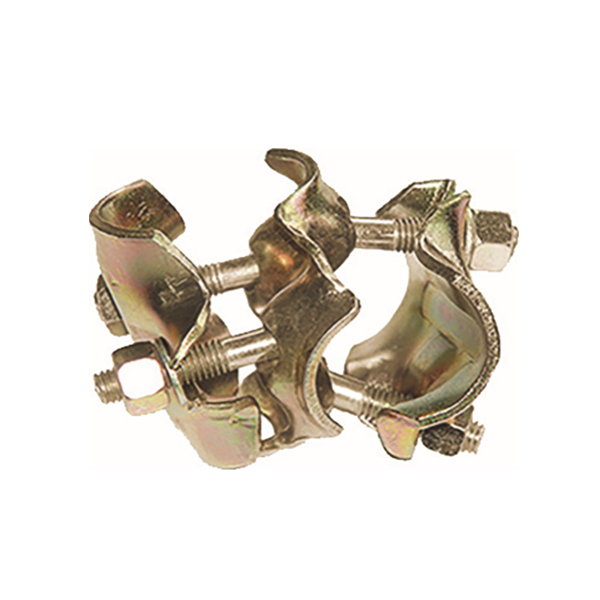

Италийн төрөл:

Ихэвчлэн ашигладаг . итали дахь хуйвалдааны системд

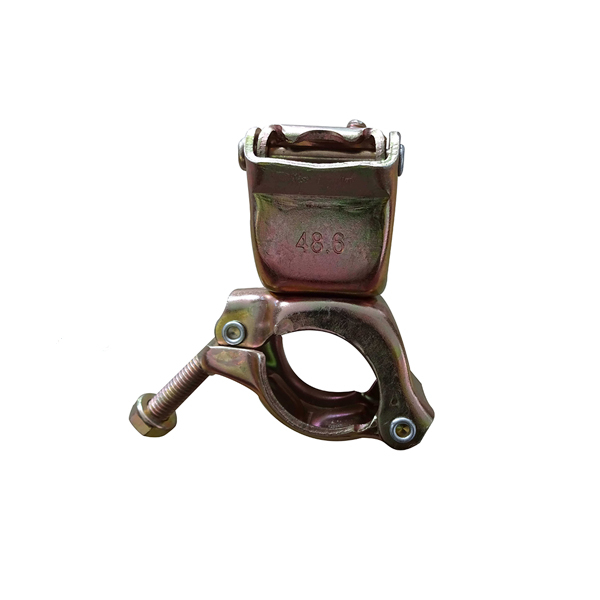

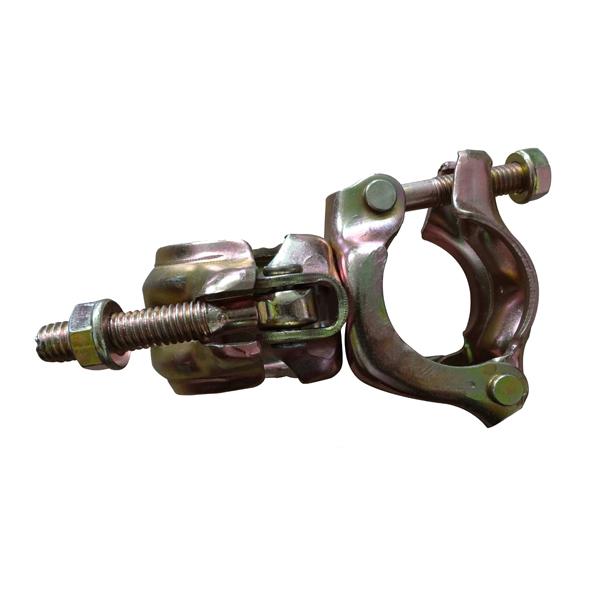

Япон, Солонгосын төрөл:

Ихэвчлэн ашигладаг . Япон ба Солонгос дахь хуйвалдааны системд

Өөр өөр үйлдвэрлэлийн үйл явцын дагуу голчлон дараахь гурван төрөл байдаг.

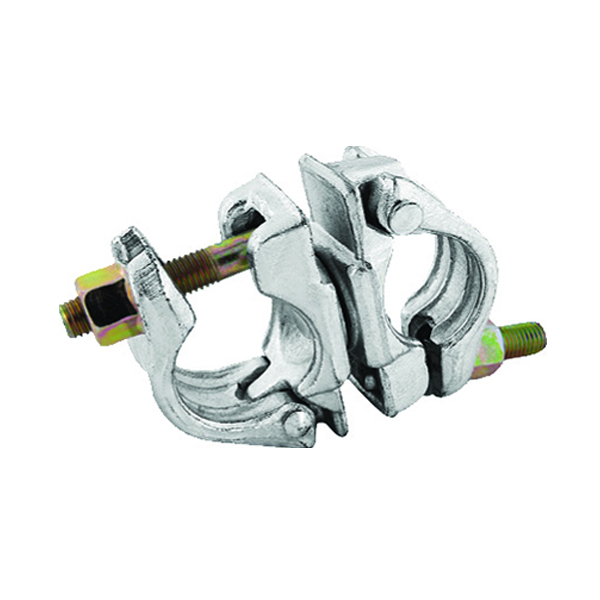

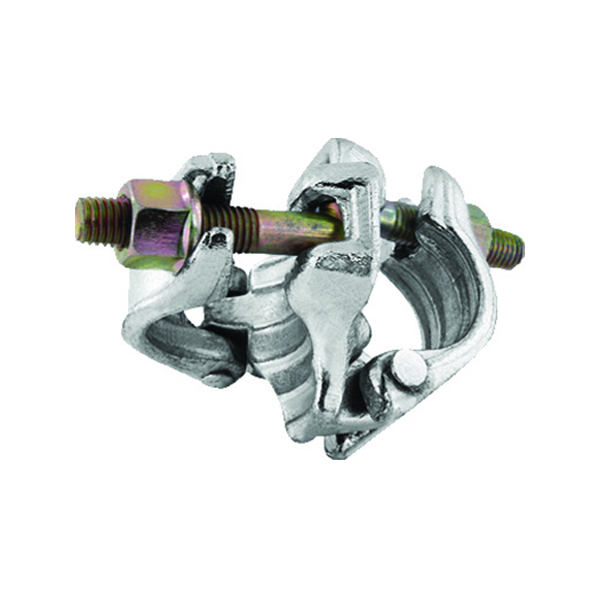

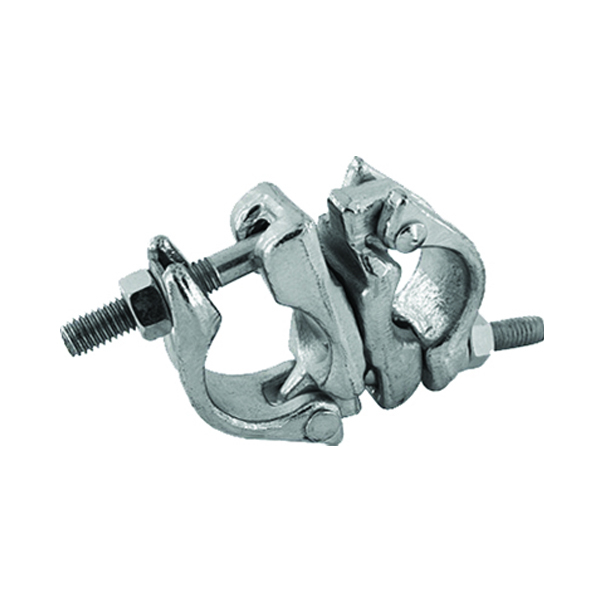

Хуурамч бүрхүүлтэй холбогч : Энэхүү үйлдвэрлэлийн процесс нь хүч чадлыг бат бөх байлгахад хүргэдэг. Энэ бол хуурамч хуйсан холбогч нь дарагдсан холбогч , цутгах холбогчоос давуу юм. 950 ° -10 ° C-т багтсан нүүрстөрөгчийн бүтцийг ашиглан өндөр давтамжийн цахилгаан зуухыг ашиглана уу.

Хуурамч бүрхүүлтэй холбогч:

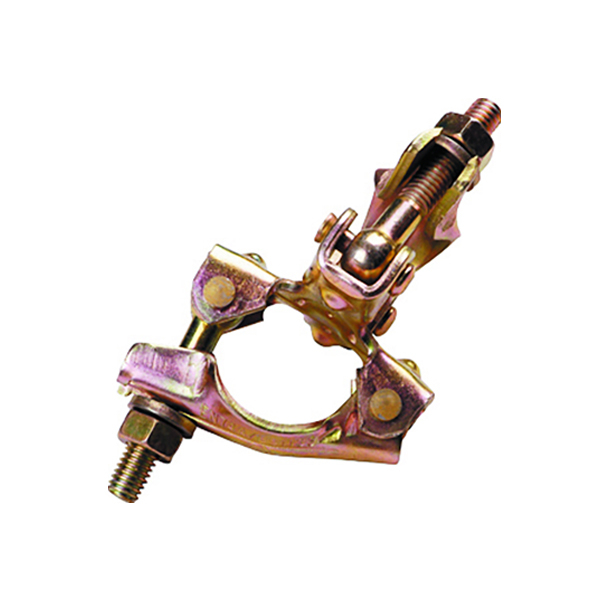

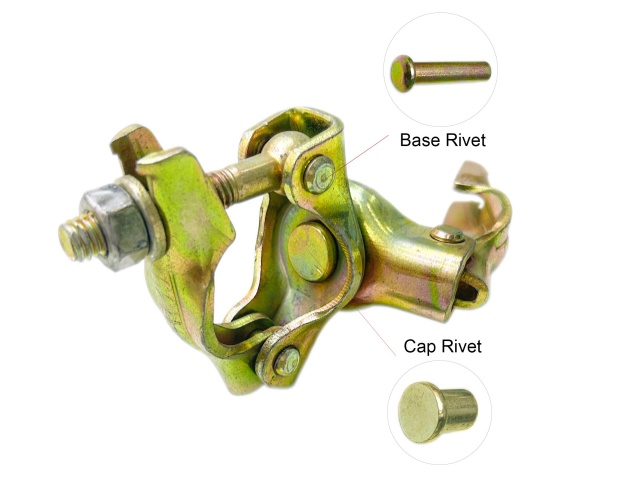

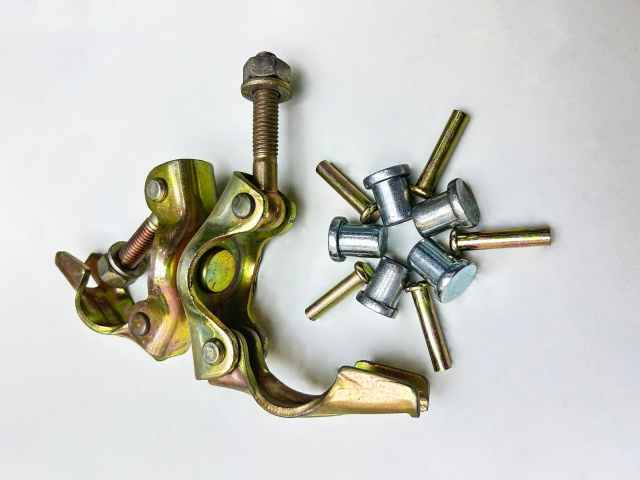

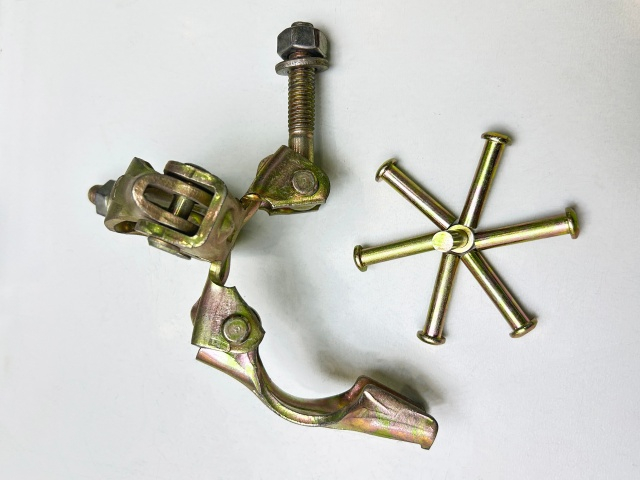

Дарагдсан холбогч:

BS ENL77LLER '-ын тулд BS74-1-ийн заават зохих хослолын армир, яллах сургалтад автомат суллал байна. Хуурамч холбогчтой харьцуулбал энэ нь тодорхой үнийн давуу талтай бөгөөд энэ нь зарим холбогчдыг хуурамчаар ойлгуулах боломжгүй.

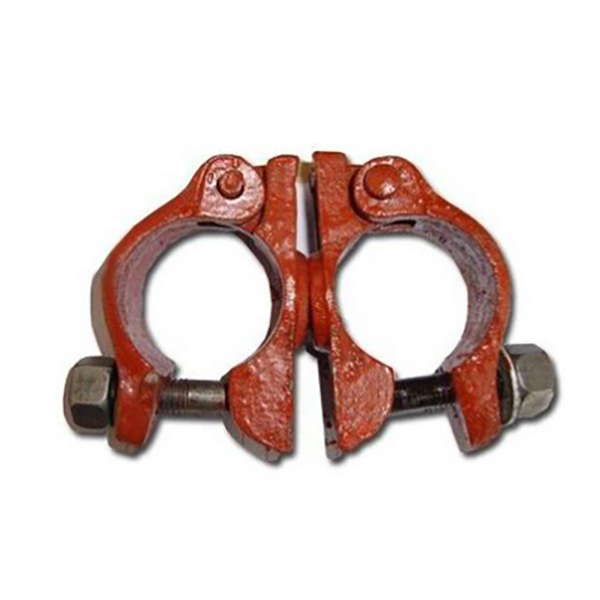

Кастингчууд:

Кастинг холбогч: Бүртгүүлэх худлаа хуйсан хосолсон ч гэсэн өндөр хатуулаг, эцэст нь зах зээлд гарах нь зах зээлээс жилд буурахад хүргэдэг. Зэсийн болон төмрийг татан буулгахад халуунаар хальтирч, түүнийг хөргөж, жам ёсны үр ашгийн үр ашгийн шинж чанар, хурдан үйлдвэрлэлийн шинж чанар, бага өртөгтэй байдаг. Хөрөнгийн үл тэвчих шинж чанараас шалтгаалан: Хатуу хатуулаг боловч хатуу байдал, хатуу байдал, хатуу байдал, зах зээлийн хувь нь жилд буурч байна.

Өөр өөр гадаргуугийн эмчилгээний дагуу дараахь гурван ангилалд хуваагдана.

1.Hot-DIP GALVANED CUNPLERS: Тодорхой цаг хугацаа, дүрж, дүрэх, хатаах, дараа нь тодорхой хугацааны айрагны чимэглэлд дүрнэ.

2.ELECRO-GALVANIED COUNPLERS: Enterroo-Galvanized Couplers нь электролизийн тоног төхөөрөмжөөр боловсруулж, дараа нь цайруулагч төхөөрөмжийн уусмалыг боловсруулж, дараа нь электролизийн тоног төхөөрөмжийн уусмалыг холбож өгч, дараа нь электролизийн тоног төхөөрөмжийн уусмалыг байрлуул. Цайрын хавтанг хэсэгчлэн байрлуулж, электролизын төхөөрөмжийн эерэг электродыг аажмаар холбож, Aserce Eluot Eluote-ийг сөрөг цахим электрод руу шилжүүлээд, одоогийн электродыг сөрөг электродыг аажмаар байрлуул.

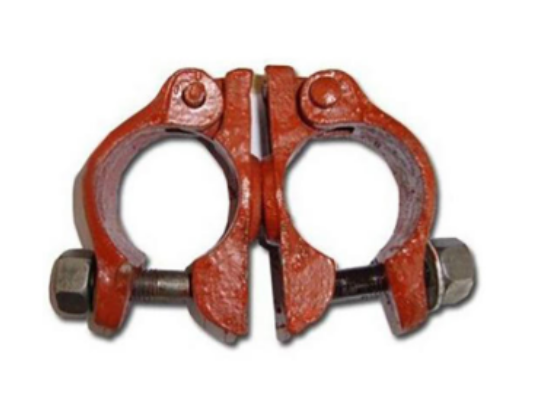

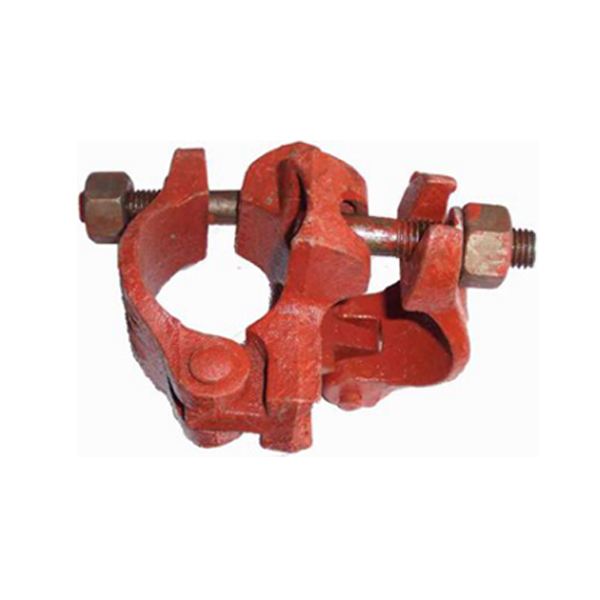

3.Hight Хамгаалагдсан будагтай холбогч: шүршигч буу эсвэл дискний буу эсвэл дискний атомыг дарж, эсвэл Centrifugal Force,

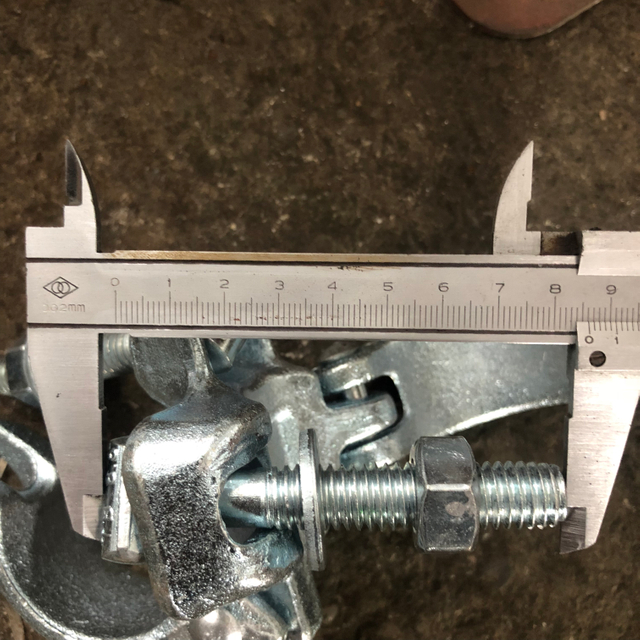

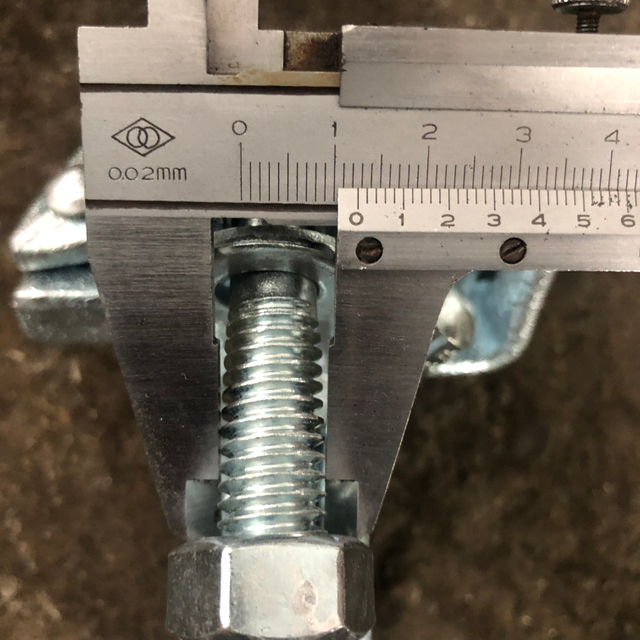

Дараахь зүйл нь суутгалад ашигласан стандарт хэсгүүд: шураг, самар, жийргэвч, бусад мэдээлэл:

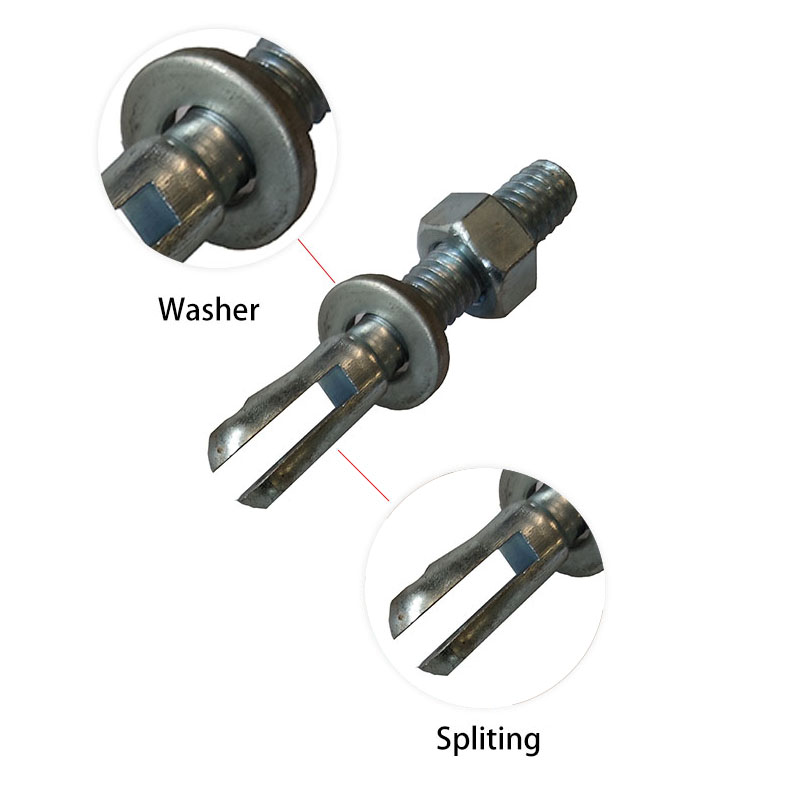

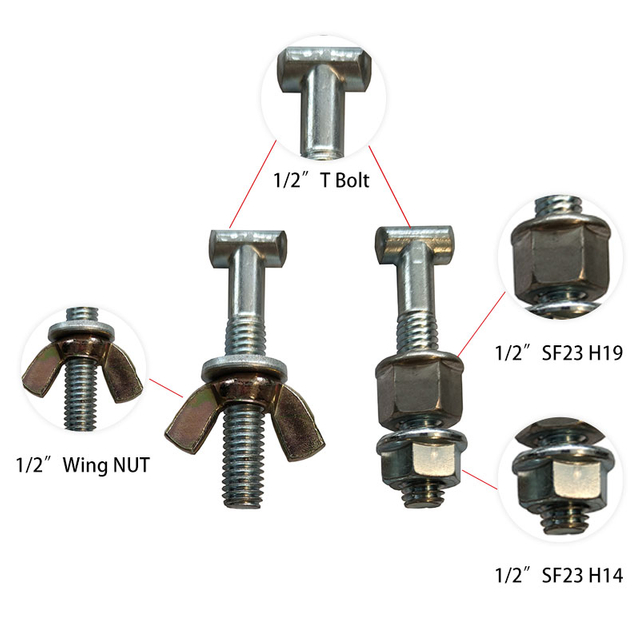

Нийтлэг төрөл: Т-боолт, нүдний боолт, төгсгөлийн боолтыг хуваах. Зургаан нийтлэг холбогч боолтны диаметр, боолтны үр дүнтэй урт, холбогдох орнууд дараахь байдлаар дараахь байдлаар дараахь байдлаар хийгддэг.

Нийтлэг байдал: Hexonagon самар, далавчны самар, фланцын самар.
Өөр өөр улс орны шашны хэмжээгээр нь нийтлэг бусад холбогчийн хэмжээнд цоож, 11mm, 22mm, 22mm, 22mm, 22mm. Тэдний дунд, 19 ммм, Өмнөд Солонгос, Өмнөд Солонгос, Ням гаралтай, НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДҮГЭЭР СУРГУУЛЬД АЖИЛЛАГАА, 22мм, Герман, Европын зарим орнуудад зориулагдсан болно. , 23мм самарыг ихэвчлэн Австралид ашигладаг.

Болт диаметр ба нийт зургаан өнцөгт самар, өндрийг дараах хүснэгтэд харуулав.

Зургаан өнцөгт самар, орнуудад зориулсан орон сууцны өргөн
Өргөн	21	Нэгдсэн Вант Улс ба улс төрийн нөхөрлөл
Өргөн	22	АНУ, Герман, Еврюлюус, зарим нэг еврулын орнууд
Өргөн	23	Австрали
Өргөн	19	Япон, Өмнөд Солонгос, Өмнөд Солонгос, Зүүн Өмнөд Азийн орнууд

	Боолт диа.	Хавтгай даяар өргөн	Өндөрлөг	Хавтгай даяар өргөн	Өндөрлөг	Хавтгай даяар өргөн	Өндөрлөг
Зургаан өнцөгт самар	1/2 '	S21	H11	СО222	H11	S23	H11
Зургаан өнцөгт самар		SF21	H14	SF22	H14	SF23	H14
Зургаан өнцөгт самар		SF21	Х19	SF22	Х19	SF23	H119
Зургаан өнцөгт самар		S21	H15
Зургаан өнцөгт самар	М14	СО222	H11	S23	H11
Зургаан өнцөгт самар		SF22	H14	SF23	H14
Зургаан өнцөгт самар		SF22	Х19	SF23	H119

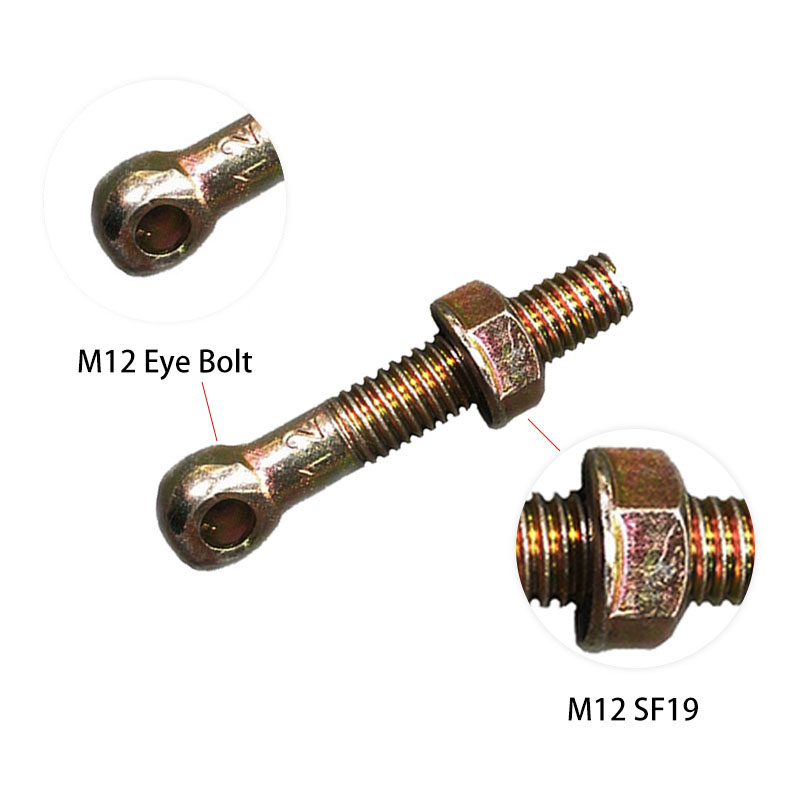

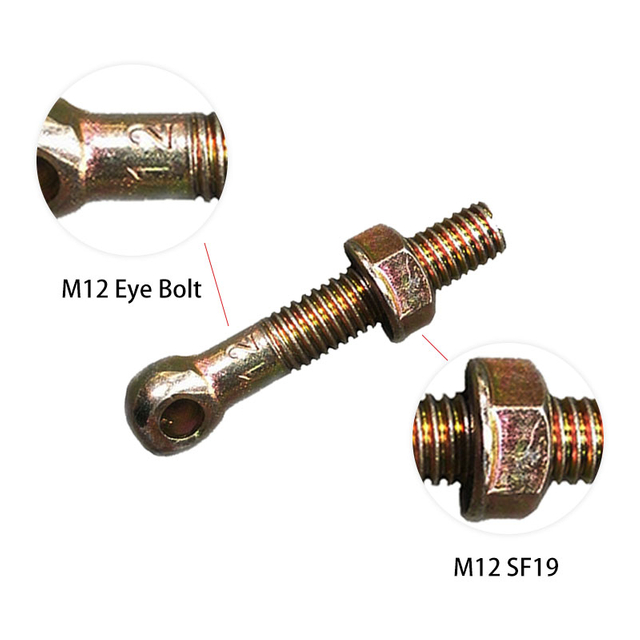

Зургаан өнцөгт самар	M12	SF19	99
Жигнмэл	1/2

	Диа.	Үр дүнтэй урт / боолт урт	Хэрэглэх
Т-боолт	1/2	75-88	Нэгдсэн Вант Улс ба улс төрийн нөхөрлөл

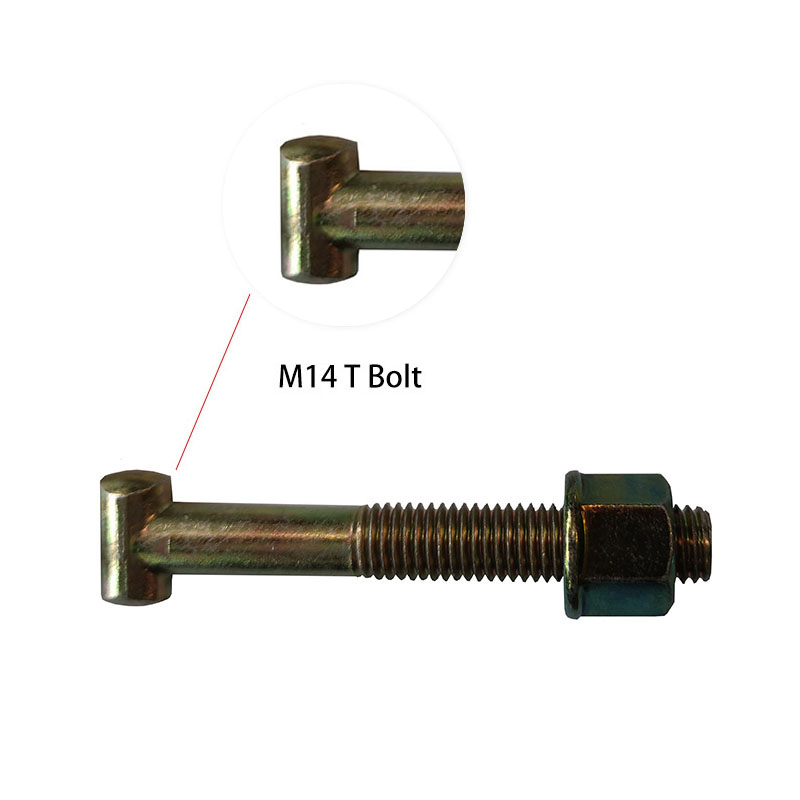

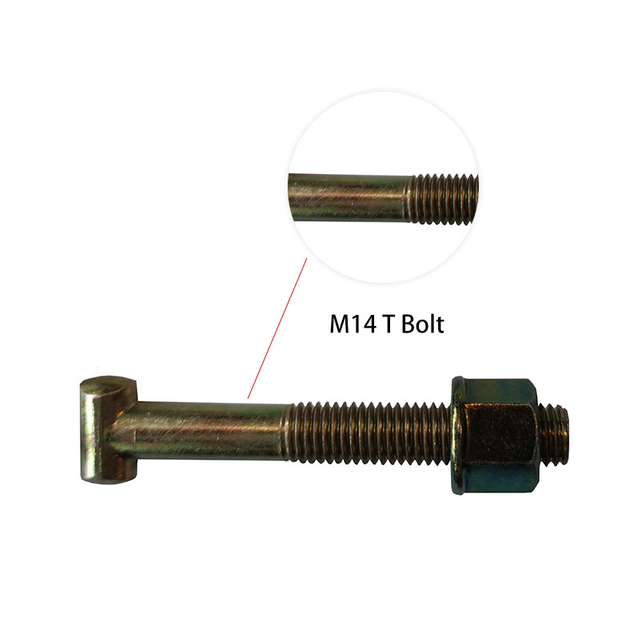

	М14	75-87	АНУ, Герман, Еврюлюус, зарим нэг еврулын орнууд
	М14	98-110	АНУ, Герман, Еврюлюус, зарим нэг еврулын орнууд

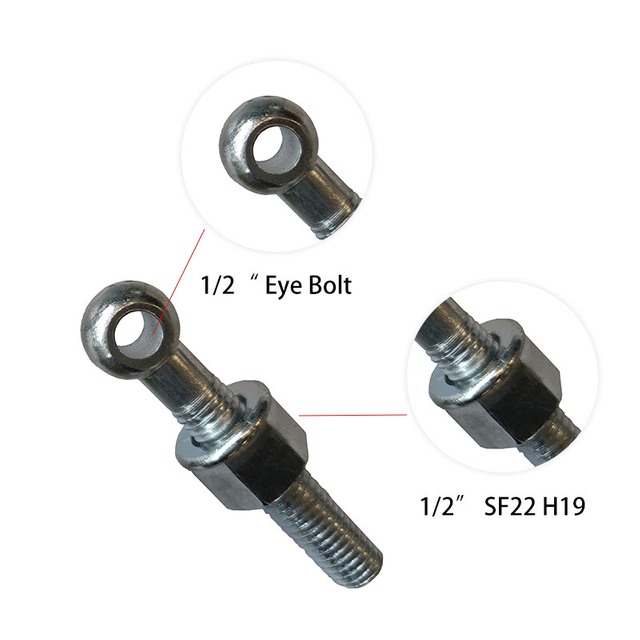

Сойзоор	1/2	67-86	Нэгдсэн Вант Улс ба улс төрийн нөхөрлөл
	M12	57-73	Нэгдсэн Вант Улс ба улс төрийн нөхөрлөл
	М14	70-90	АНУ, Герман, Еврюлюус, зарим нэг еврулын орнууд
Төгсгөлийн боолтыг хуваах	1/2	45-82	Putlog-ийн холбогч, BRC гэх мэт.

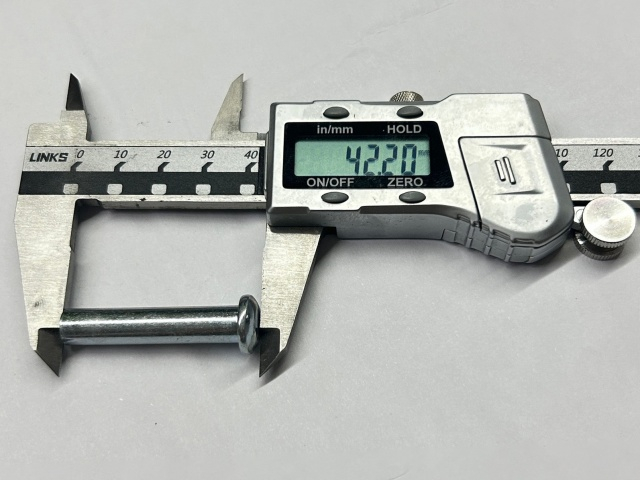

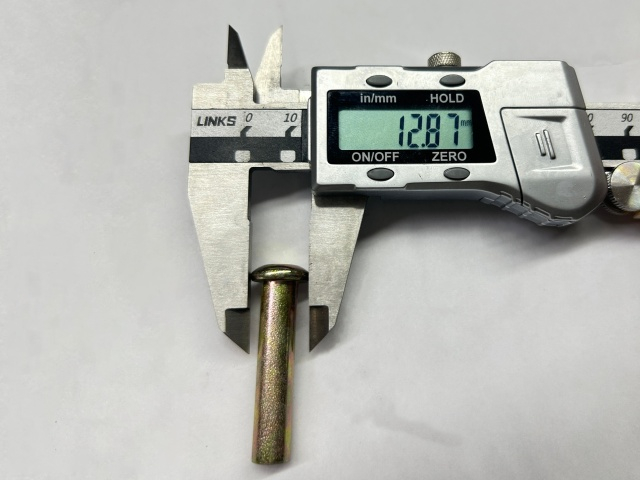

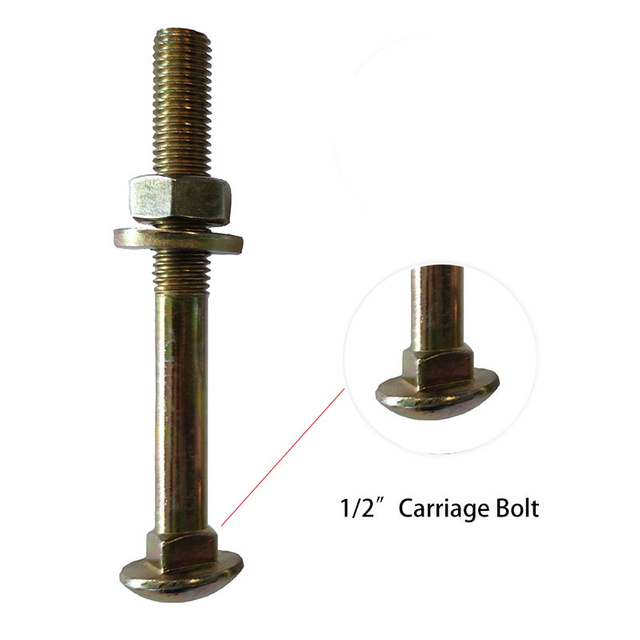

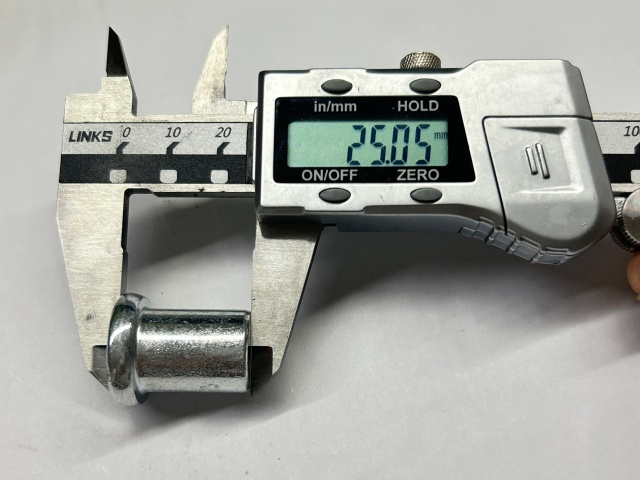

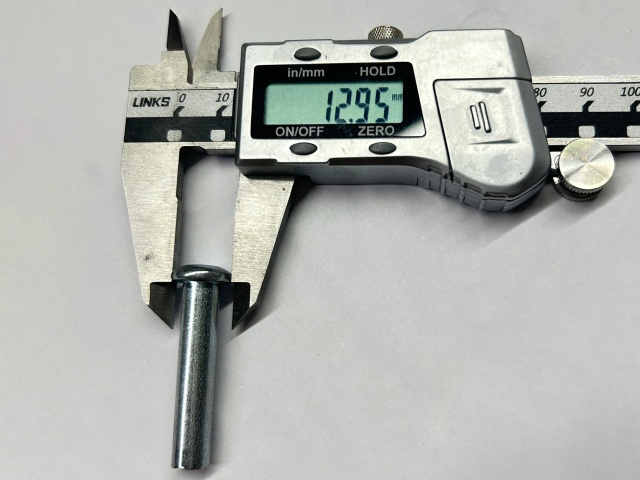

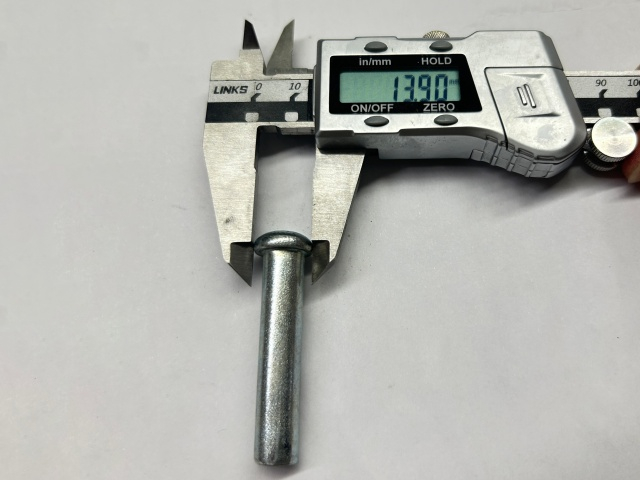

Машин Бибет	1/2	116-125	Хоолойн гадаад хавчаар, бүх нийтийн хавчаар гэх мэт.
Машин Бибет	1/2	85-92	Хоолойн гадаад хавчаар, бүх нийтийн хавчаар гэх мэт.
Зургаан өнцөгт боолт	М16	72-80	Girder холбогч, DF хамтарсан зүү
Хавтгай t-боолт	1/2	66-76	Италийн холбогчдын хувьд

Угаагчийн зузаан, дотоод / гаднах диаметр нь дараах байдалтай байна.

Зузаан

Дотоод / гаднах ди.

Наслан хуучин

3.5

13-26

ТА БҮХ ТӨРЛИЙН ХУДАЛДААНЫ ТУСГАЙ СЭТГЭЛ, ЗОРИУЛСАН ХОЛБОГДОХ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ: 48.3 * 48.3.3. Дараах хүснэгтэд үзүүлсэн шиг тусгай үзүүлэлтүүд байдаг.

Өөр өөр хэмжээтэй үзэж байгаагаар

Ижил юм	Нугасан холбогч
48.3 * 34	48.3 * 34	34 * 34	34 * 38
48.3 * 38	48.3 * 38	38 * 38	38 * 42
48.3 * 42	48.3 * 42	42 * 42	42 * 60
48.3 * 48.3	48.3 * 48.3	-	-
48.3 * 60	48.3 * 60	60 * 60	60 * 76
48.3 * 76	48.3 * 76	76 * 76	86 * 89
-	48.3 * 89	89 * 89	-

Манай Шашны холбогч нь 74-1-ийн олон улсын гэрчилгээ авсан, en 74-1: 2005, en 74-1: 2005 оны 74-1: 2005 оны 7.4.3.3.3.3.3, гэх мэт.

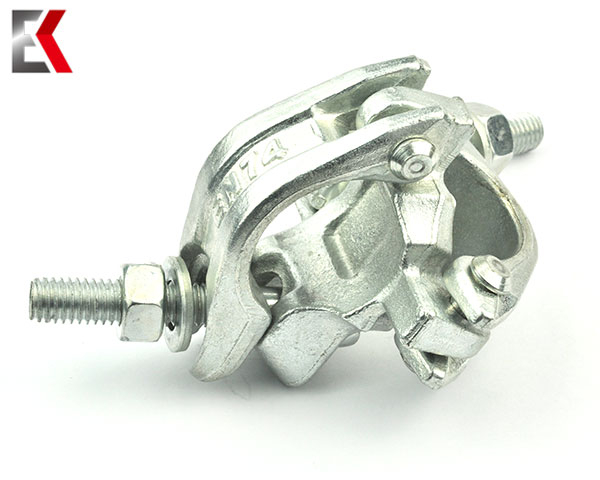

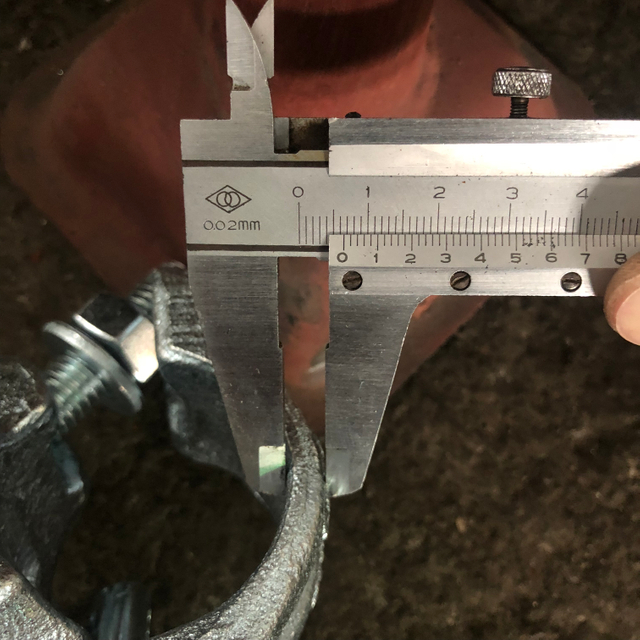

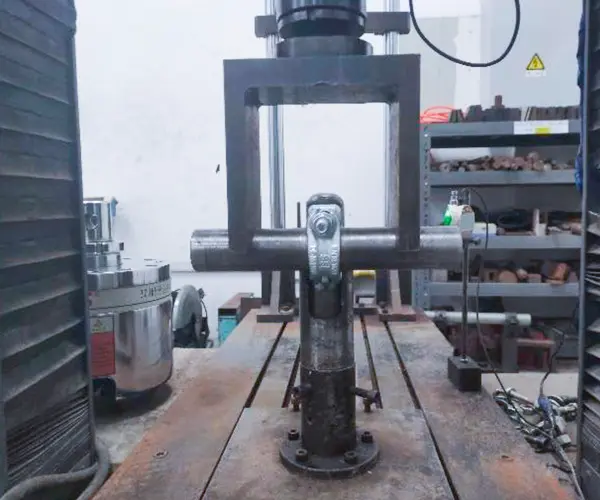

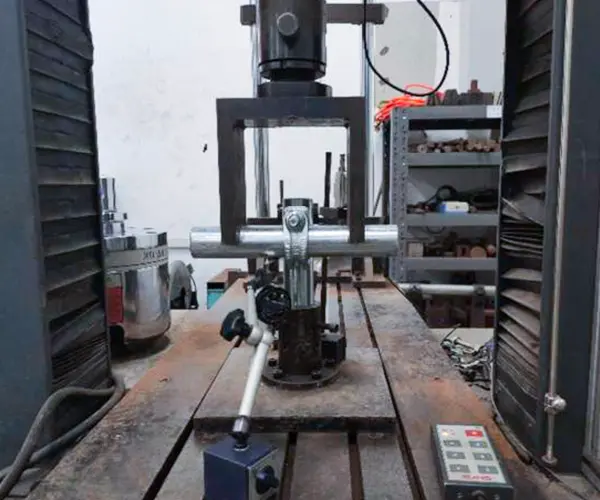

Хуурамчаар хуурамч давхар холбогч

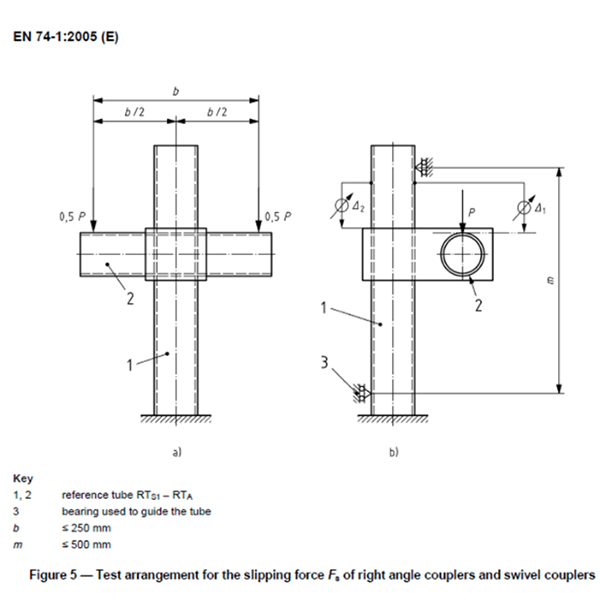

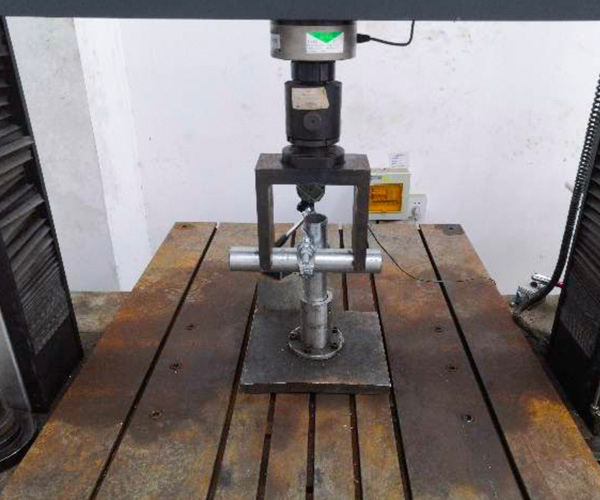

Туршилтанд (гулсах хүч)
Туршилтанд (бүтэлгүйтлийн хүч)

Хлеплинг хүч: Эхний удаа даралт 10KN-ээс их байх үед даралт 10KN-ээс дээш байх үед даралт нь 7мм-ээс бага байх ёстой. Туршилтын үр дүн нь: Даралт 10.6KN, ХУВИЙН ХУГАЦААНЫ ХУГАЦААНЫ ГАЗРЫН ГАЗРЫН ГАЗРЫН ХУВИЙН ХУГАЦАА.
Даралт нь 15kn-ээс их дарамт шахалт нь 15kn-ээс их байх үед конус дээрх ган хоолойн зай нь 1 мм-2мм-2 мм-ийн хооронд байх ёстой. Туршилтын үр дүн нь: 30KN-ийн даралт дор, хоёр дахь туршилтын зай нь Нэхэмжлэлтэй холбоотой 1мм-ээс бага байна.

Алдаа дутагдал: нь BARFOODING BEACE нь Хавчисчийн холбогч 20KNK-тэй байх ёстой. Туршилтын үр дүн: Энэ нь 24kn, жинтэй, холбогчийн сүйрлийн эсэргүүцэл нь стандартад хүрч чаддаг.

Үр дүнгийн хураангуй:

Үгүй	Туршилтын зүйл	Шатдын тайлан
1	Гулсах хүч	En 74-1: 2005 он
2	Бүтэлгүйтсэн хүч	En 74-1: 2005 он

Туршилтын үр дүн:

Туршилтын заалт	Туршилтын зүйл	Шалгалтын шаардлагын	Туршилтын улмалт	Байгуулах
7.2.1	Гулсах хүч	△ 1 ≤ FS, FS, 5% ≥10 ≥10.0KN	△ 1 = 7 мм, FS, FS, 5% = 15.88KKN	Туулах
7.2.1	Гулсах хүч	1 мм, △ 2 ≤22 мм, FS, FS, 5% ≥15.0KN	1 мм, △ 22 мм, FS, FS, FS, 5% = 15.91KN	Туулах
7.2.2	Бүтэлгүйтсэн хүч	FF, 5% / Γr2 ≥30.0KN	FF, 5% / γr2 = 50.63KN	Туулах

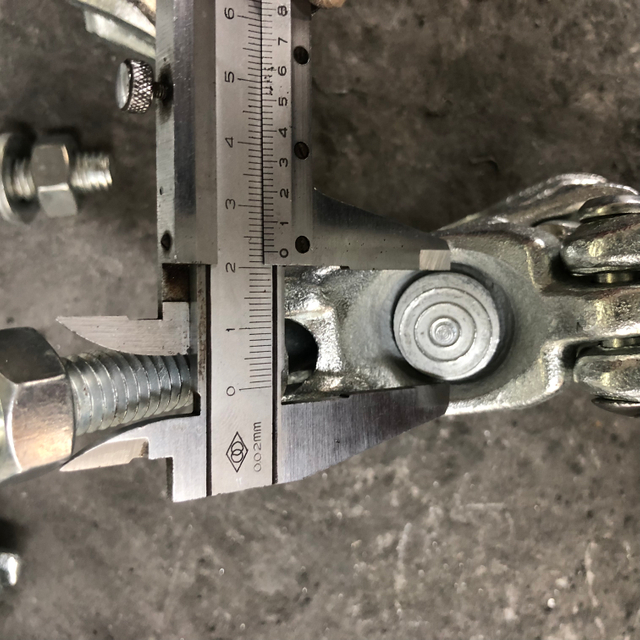

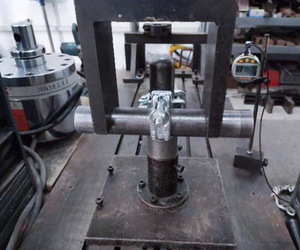

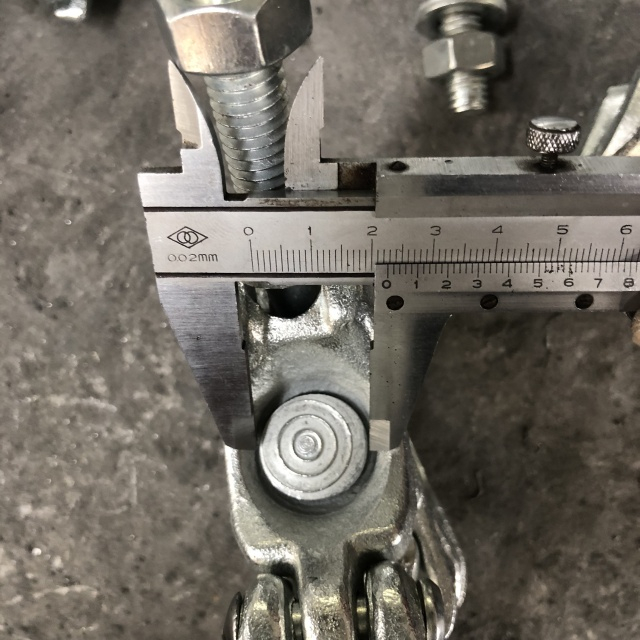

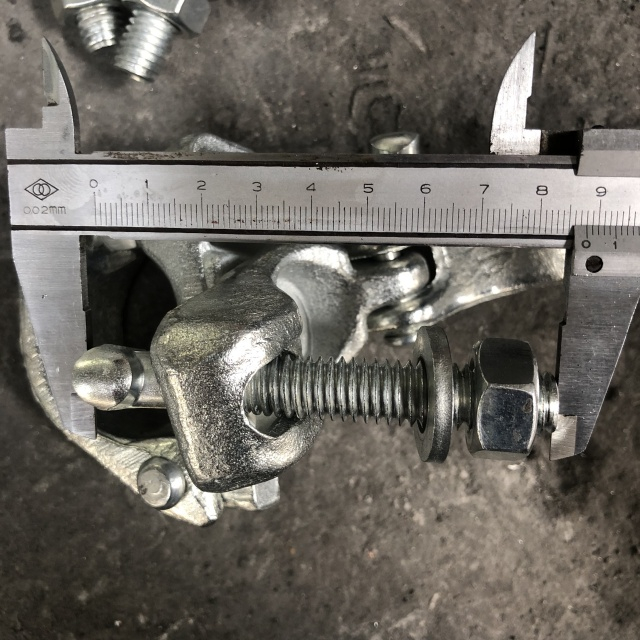

Хуурамч нугасан хослуулагчийн ангилал 'B '

Хэвийн нөхцөлд B ангийн түвшинд хүрэхэд хэцүү байдаг, гэхдээ бид хүрсэн

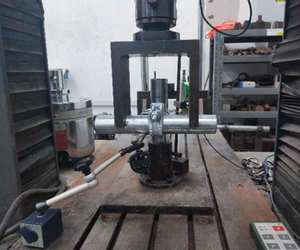

Туршилтанд (гулсах хүч)
Туршилтанд (бүтэлгүйтлийн хүч)

Үр дүнгийн хураангуй:

Үгүй	Туршилтын зүйл	Шатдын тайлан
1	Гулсах хүч	En 74-1: 2005 он
2	Бүтэлгүйтсэн хүч	En 74-1: 2005 он

Туршилтын үр дүн:

Туршилтын заалт	Туршилтын зүйл	Шалгалтын шаардлагын (Нугасан холбогч, анги b)	Туршилтын улмалт	Байгуулах
7.2.1	Гулсах хүч	△ 1 ≤ FS, FS, 5% ≥10 ≥10.0KN	△ 1 ≤ FS, FS, FS, 5% = 10.6KN	Туулах
7.2.1	Гулсах хүч	1 мм, △ 2 ≤22 мм, FS, FS, 5% ≥15.0KN	FS = 30KN, △ 2˂1mm	Туулах
7.2.2	Бүтэлгүйтсэн хүч	FF, 5% / γr2 ≥20.0KN	FF, 5% / ΓR2 = 24.4К	Туулах

Хэвийн нөхцөлд B ангилалд хүрэхэд хэцүү байдаг, гэхдээ бид хүрсэн.

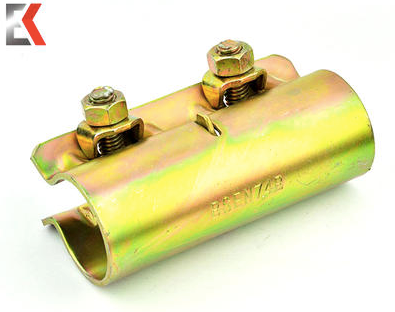

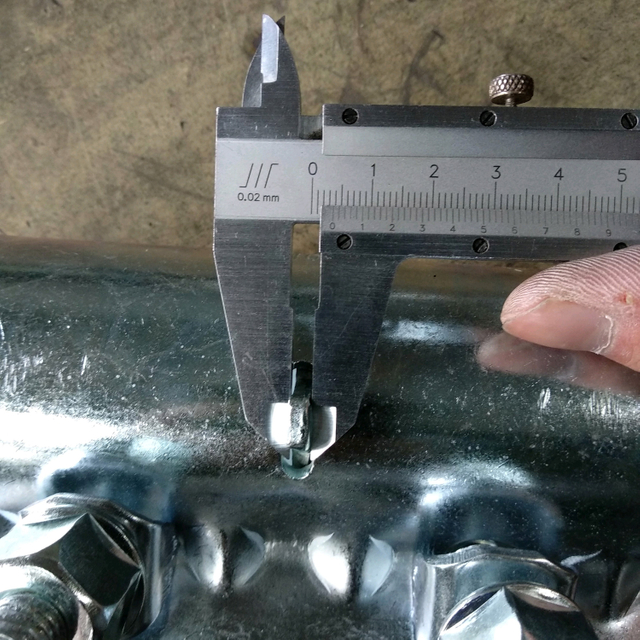

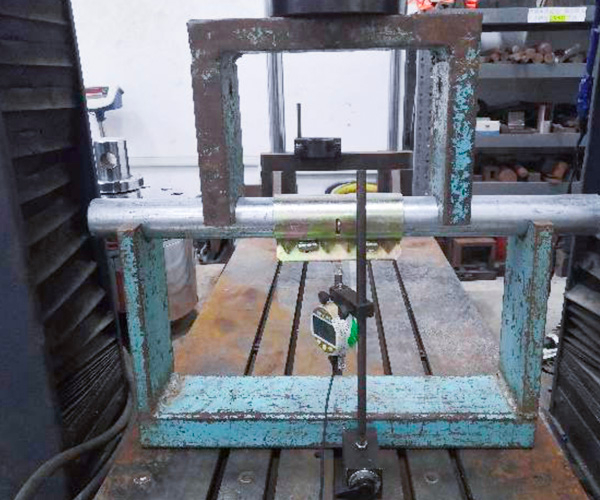

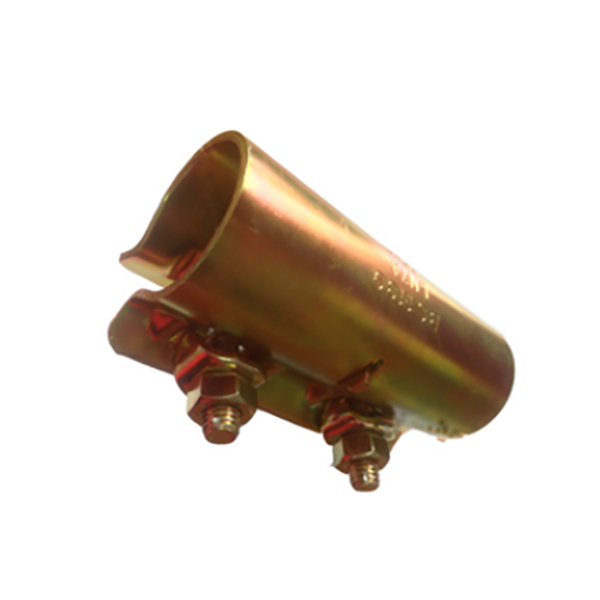

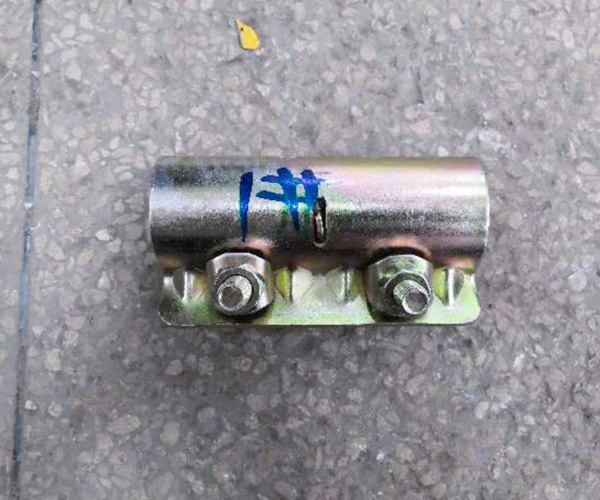

Ханцуйвчны холбогч дарсан

Төсв шавиар
Шалгалтын дараа

Үр дүнгийн хураангуй:

Үгүй	Туршилтын зүйл	Шатдын тайлан
1	ХӨДӨЛМӨРИЙН ХӨДӨЛМӨР	En 74-1: 2005 оны 3.4.3.3
2	Гулсах хүч	En 74-1: 2005 оны 3.2.1

Туршилтын үр дүн:

Туршилтын зүйл

Туршилтын улмалт

Шалгалтын шаардлагын

(Ханцуйвч ба анги B)

Байгуулах

ХӨДӨЛМӨРИЙН ХӨДӨЛМӨР

△ 4= = 5мм, M B , 5% = 1.43KNM

△ 4= 5мм, m b , 5% ≥1 ≥1.4knm

Туулах

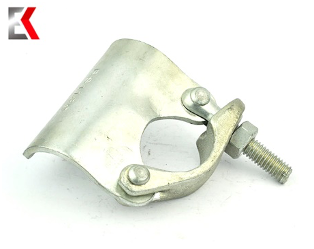

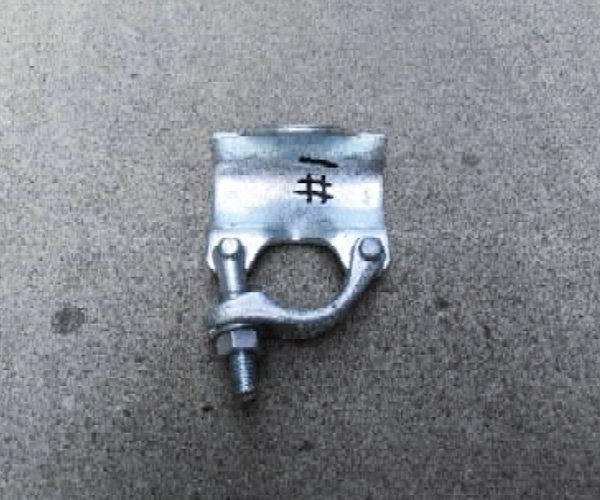

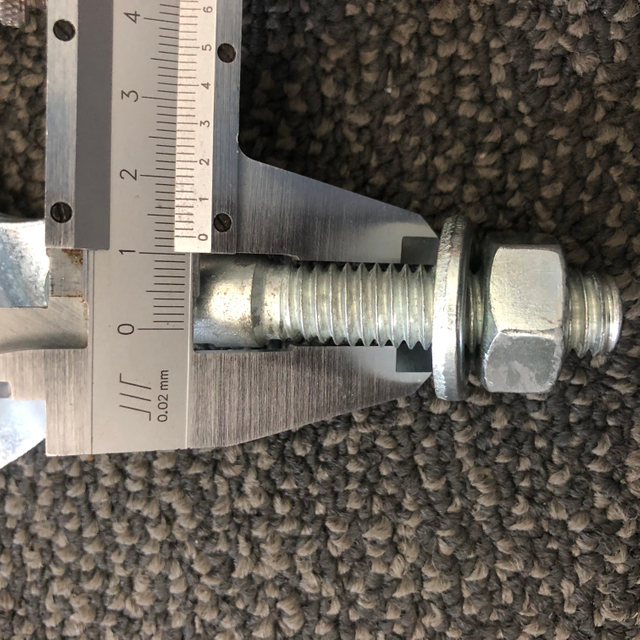

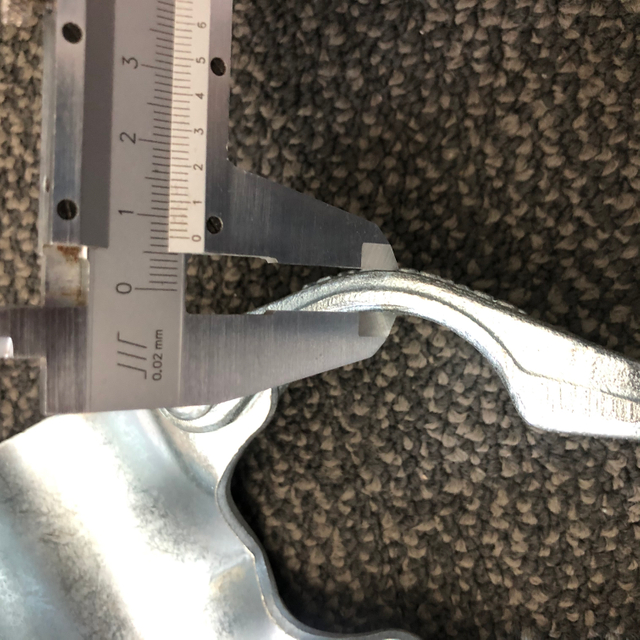

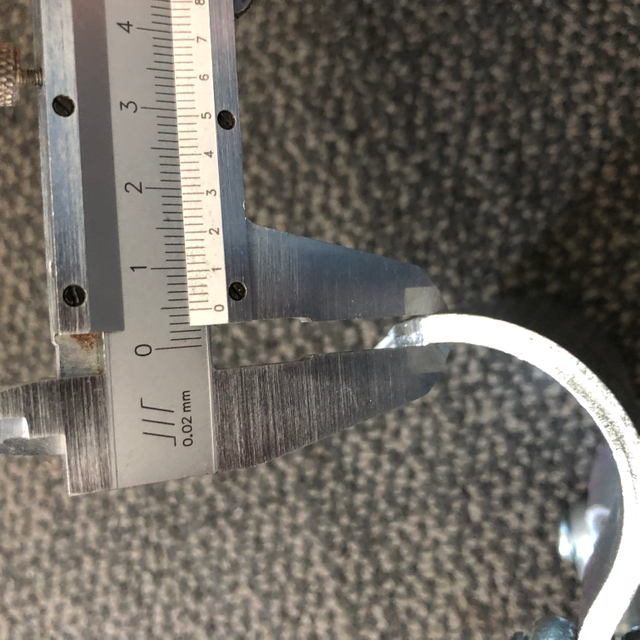

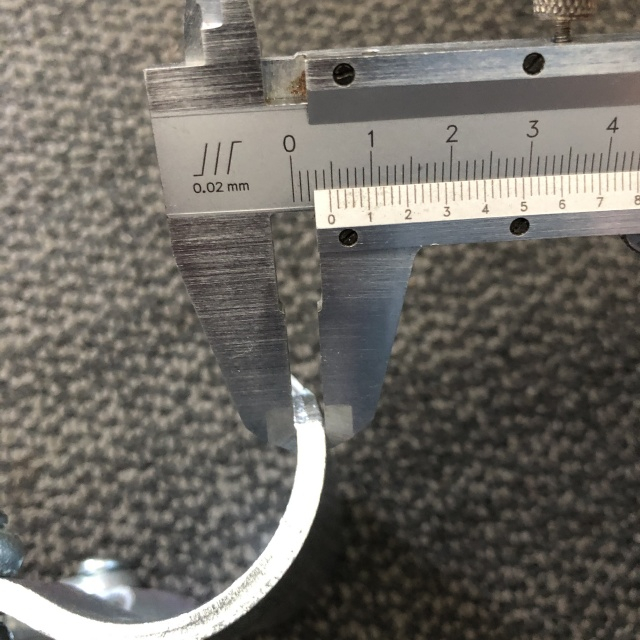

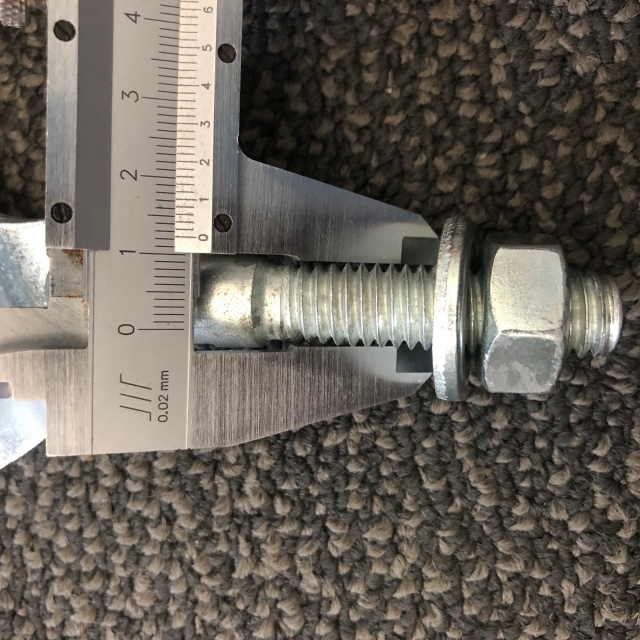

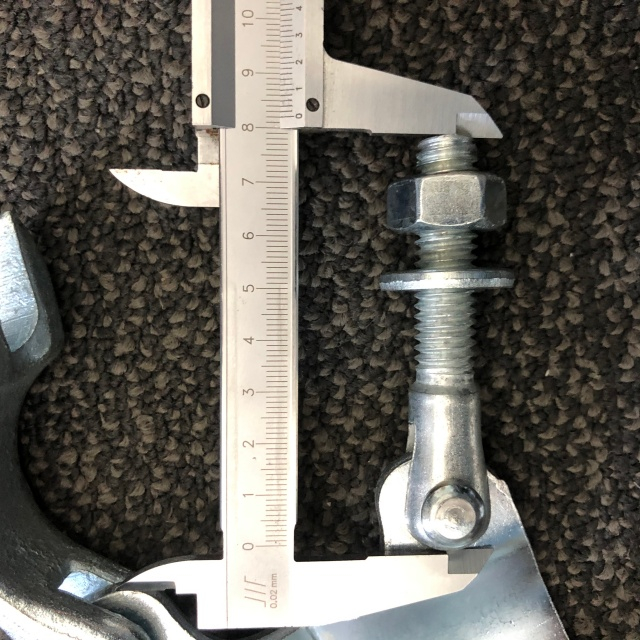

Putlog / Winaver Couller

Төсв шавиар
Шалгалтын дараа

Үр дүнгийн хураангуй:

Үгүй	Туршилтын зүйл	Шатдын тайлан
1	Гулсах эсэргүүцэл	BS 1139-2.2: 2009: 2009 + A1: 2015 оны 2015 оны 7 & & Enseex A.2

Туршилтын үр дүн:

Туршилтын зүйл	Туршилтын улмалт	Шалгалтын шаардлагын	Байгуулах
Гулсах эсэргүүцэл	1 мм, △ 2 ≤22 мм, FS, FS, 5% = 1.83KN	1 мм, △ 2 ≤22 мм, FS, FS, 5% ≥1.04KN	Туулах

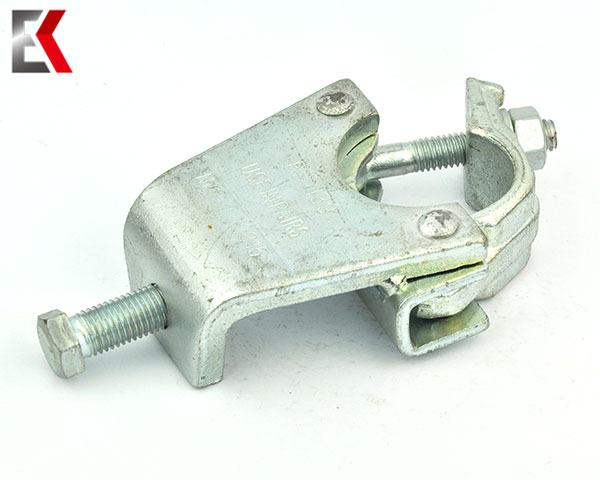

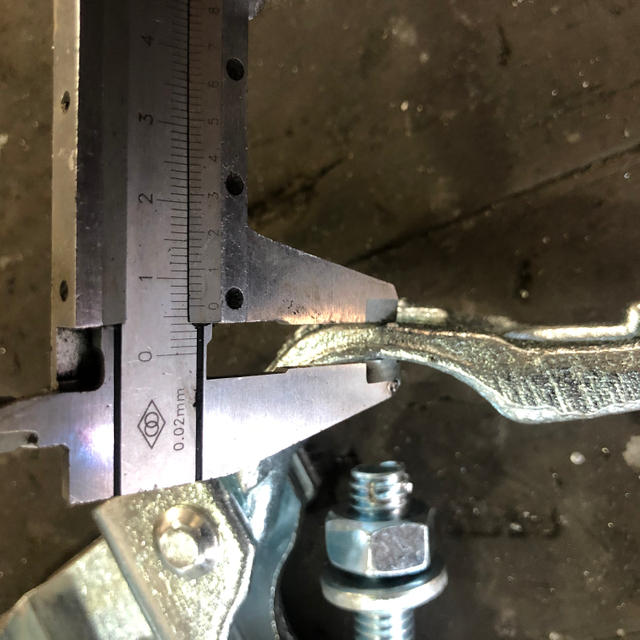

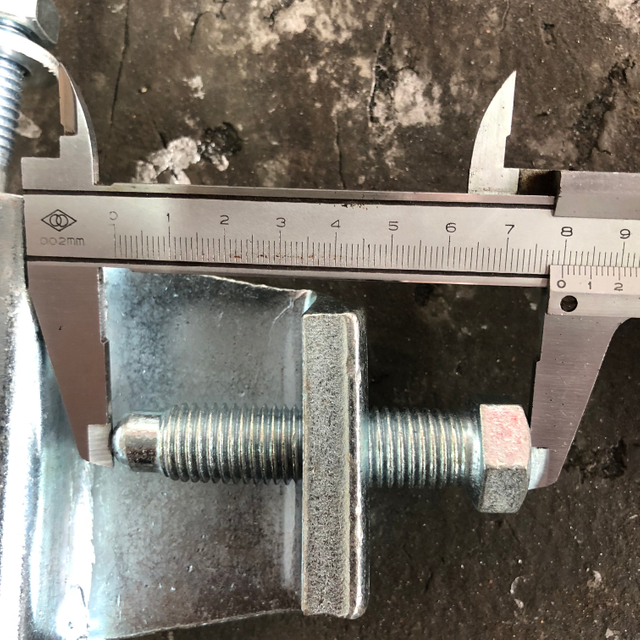

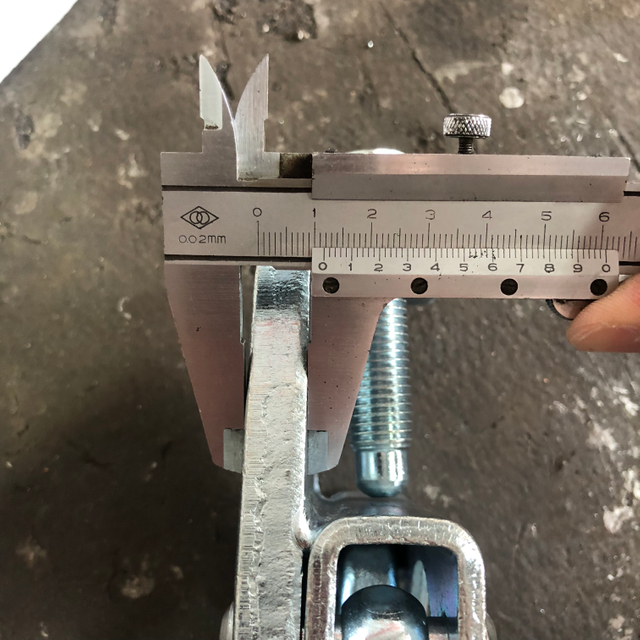

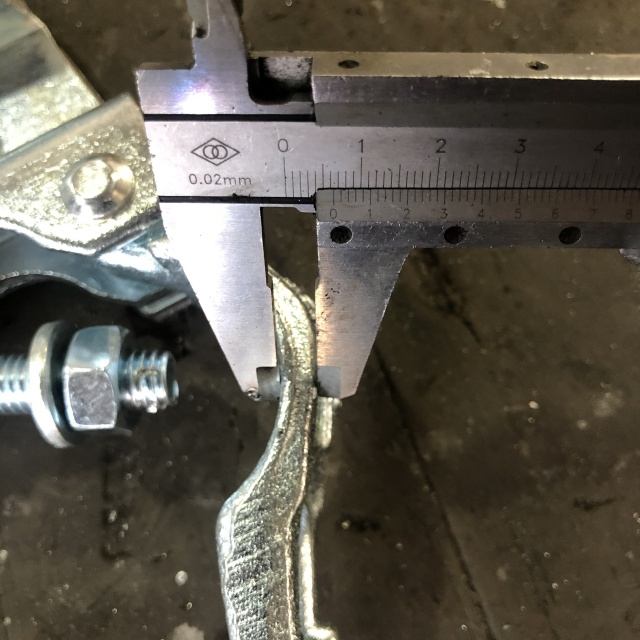

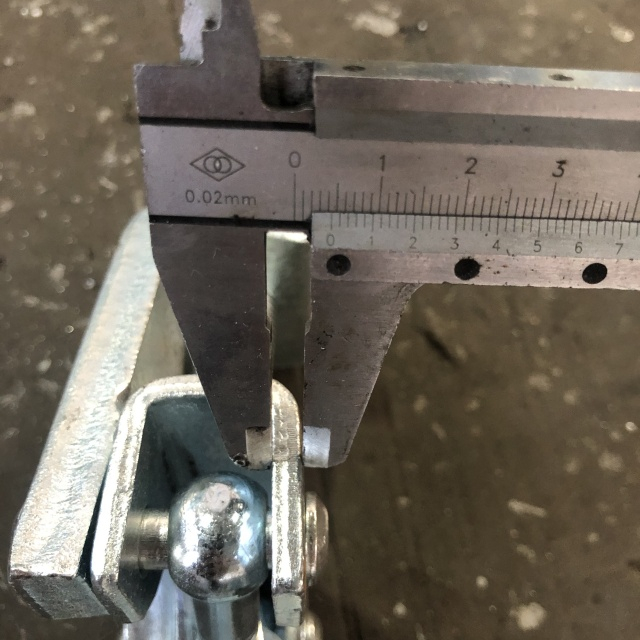

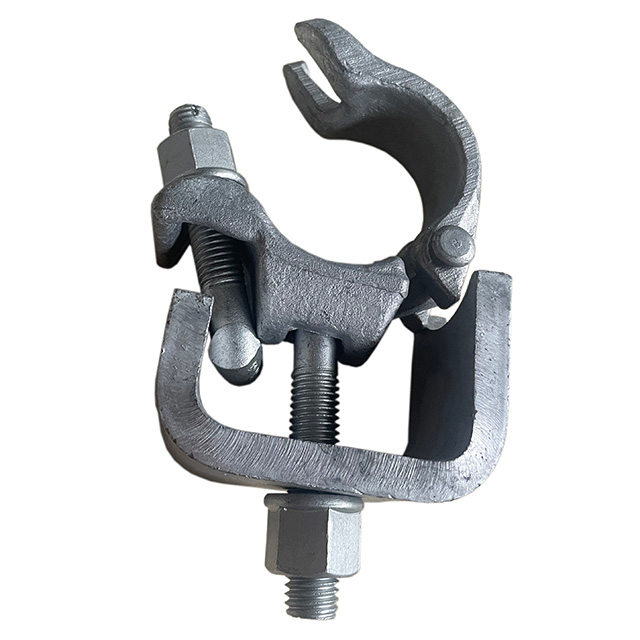

Girder / Gravlock холбогч

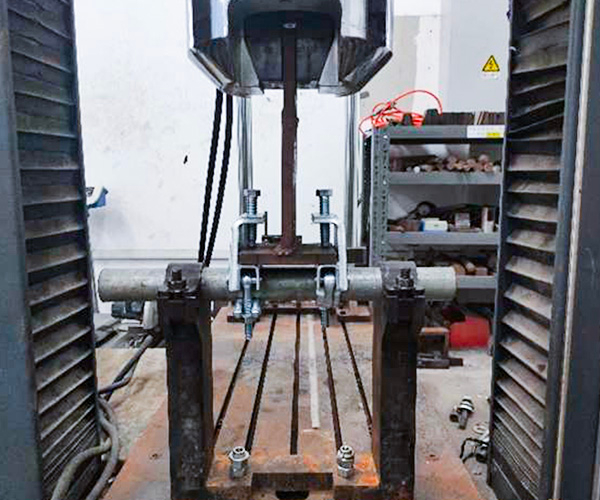

Туршилтанд (хүч чадлын тест)

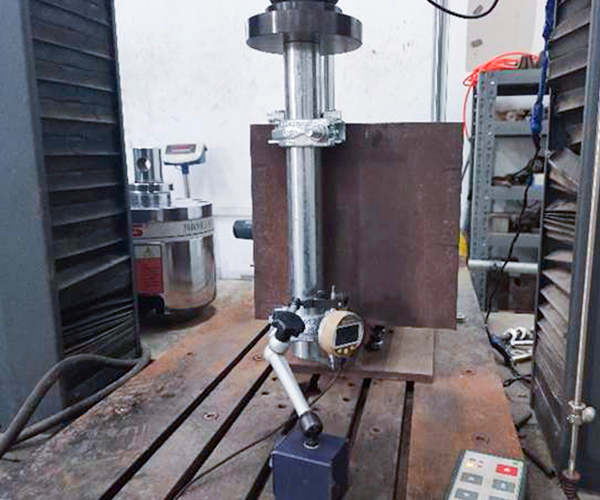

Туршилтанд (Хоолойгийн дагуу гулсуулна)

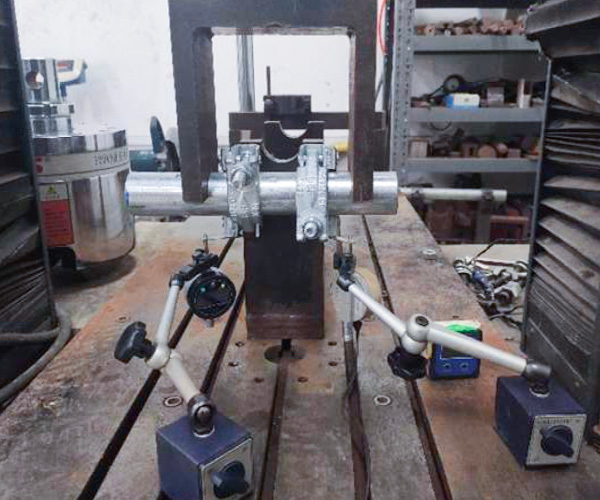

Туршилтанд (Хоолойн дагуу туршилтын туршилт)

Үр дүнгийн хураангуй:

Үгүй	Туршилтын зүйл	Шатдын тайлан
1	Эрчим хүчний шинжилгээ	As / nzs 1576.2: 2016: 2016 оны хавсралт L
2	Хоолойгоороо гулсуулна уу	As / nzs 1576.2: 2016: 2016 оны хавсралт м
3	Хоолойн дагуу туршилтын туршилт	As / nzs 1576.2: 2016: 2016 оны хавсралт n

Туршилтын үр дүн:

Туршилтын заалт	Туршилтын зүйл	Шалгалтын шаардлагын	Туршилтын улмалт	Байгуулах
Хавдрал l	Эрчим хүчний шинжилгээ	P = 30.0.0KN, фланцын хавчаарыг аль ч байнгын багц үзүүлдэггүй	P = 30.0.0kn, фэнг хоёр хавчаарыг аль ч байнгын багц үзүүлээгүй	Туулах
Нэгж	Хоолойгоороо гулсуулна уу	P = 12.5/ Slippage ≤ 6 мм	P = 12.5/5kn, гулгамтгай <6 мм	Туулах
Хавсралт n	Хоолойн дагуу туршилтын туршилт	P = 12.5/ Slippage ≤ 6 мм	P = 12.5/5kn, гулгамтгай <6 мм	Туулах

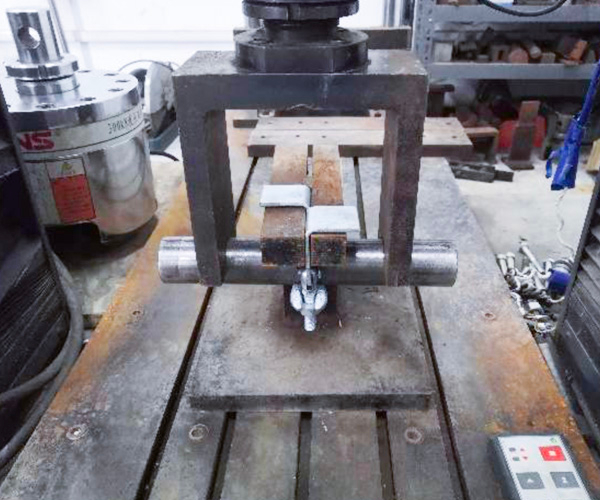

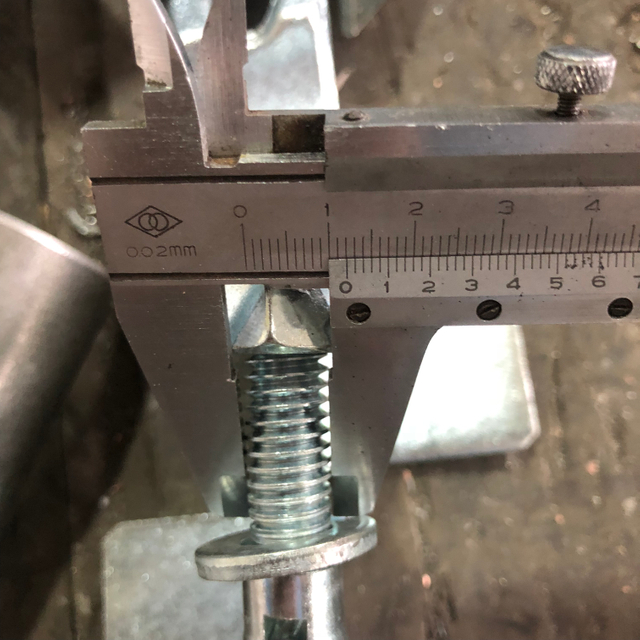

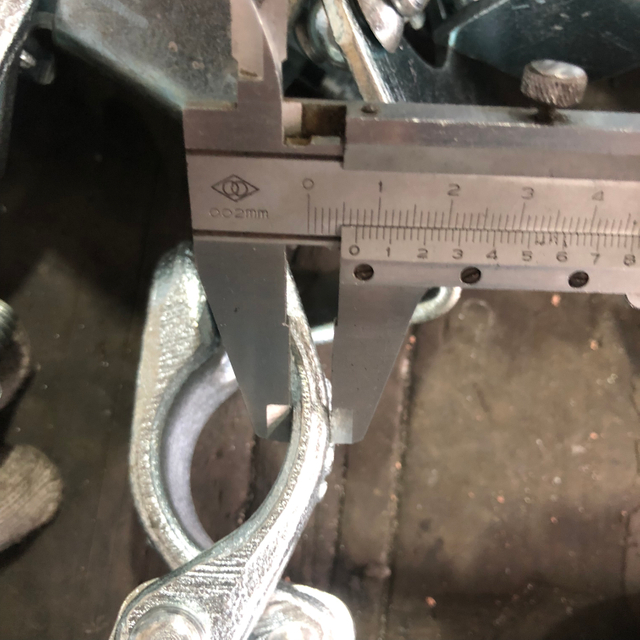

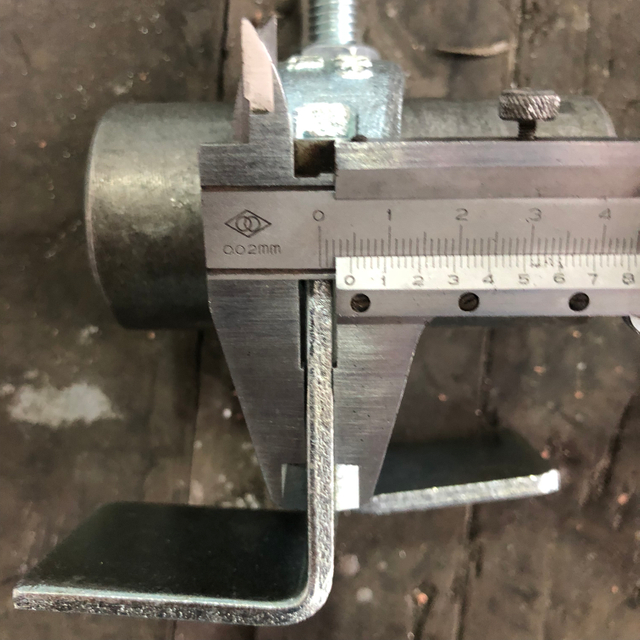

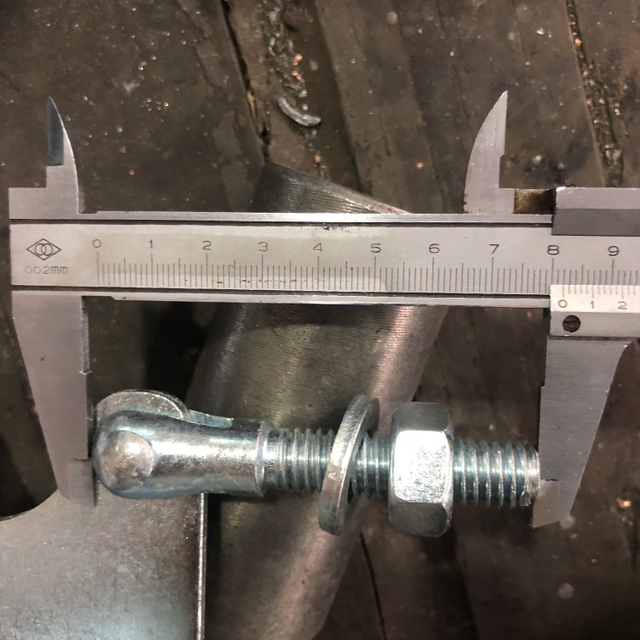

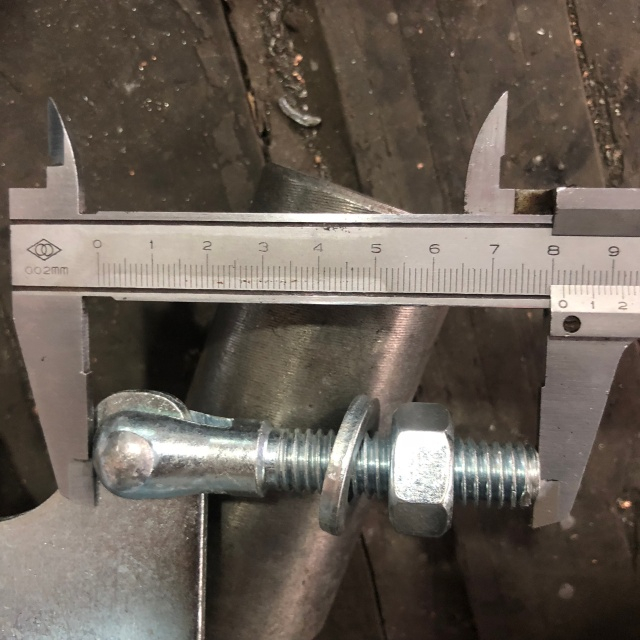

Зөвлөл хадгалах хавтанг хадгалах

Төсв шавиар
Шалгалтын дараа

Үр дүнгийн хураангуй:

Үгүй	Туршилтын зүйл	Шатдын тайлан
1	Бүтэлгүйтсэн хүч	74-1: 2005 оны лавлагаатай

Туршилтын үр дүн:

Туршилтын зүйл	Туршилтын улмалт
Туршилтын зүйл	1 # # # #	3 #	3 #	4 # #	5 #	FP, 5% / γ / γr2
Бүтэлгүйтсэн хүч (kn)	42.84	38.89	43.60	42.91	40.79	29.8

Шатаагчийн холбогч үйлдвэрлэдэг

Хятад
улсад Scaffold Fuepler үйлдвэрлэгчдэд 950-10-10-10-10-10-10-10-10-10-10-10 .
