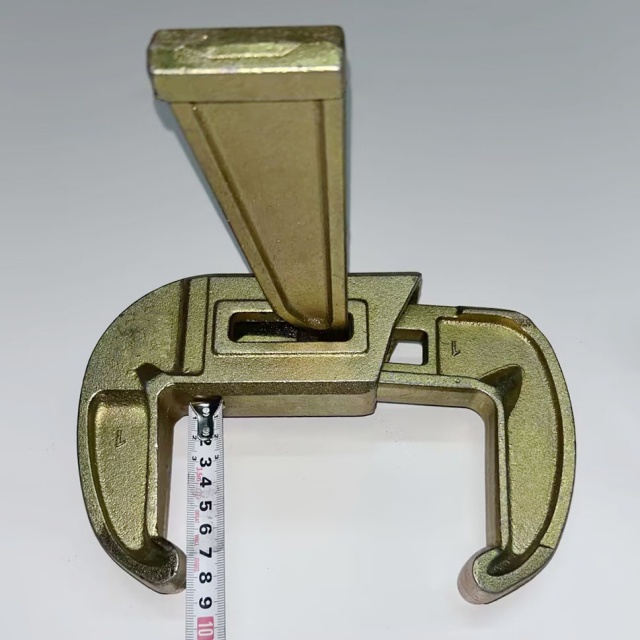

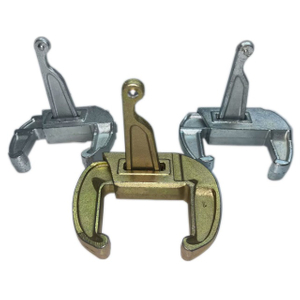

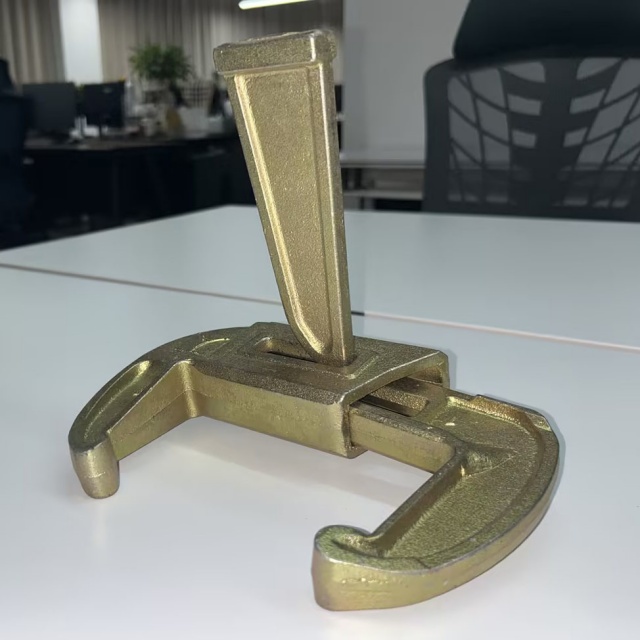

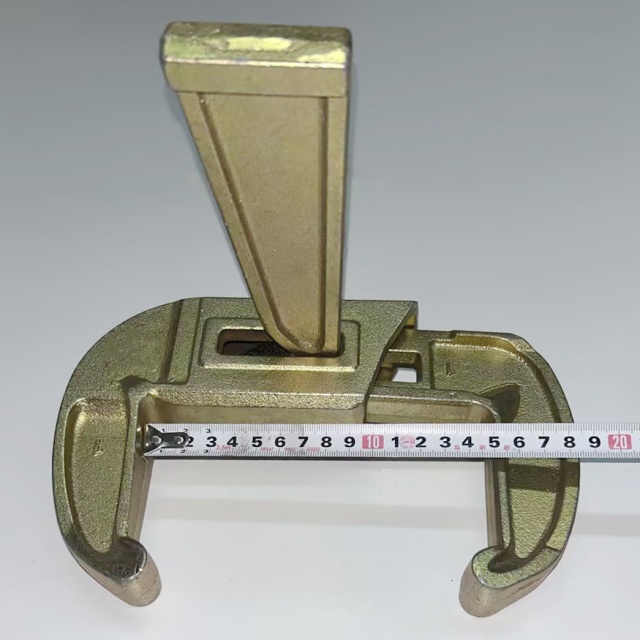

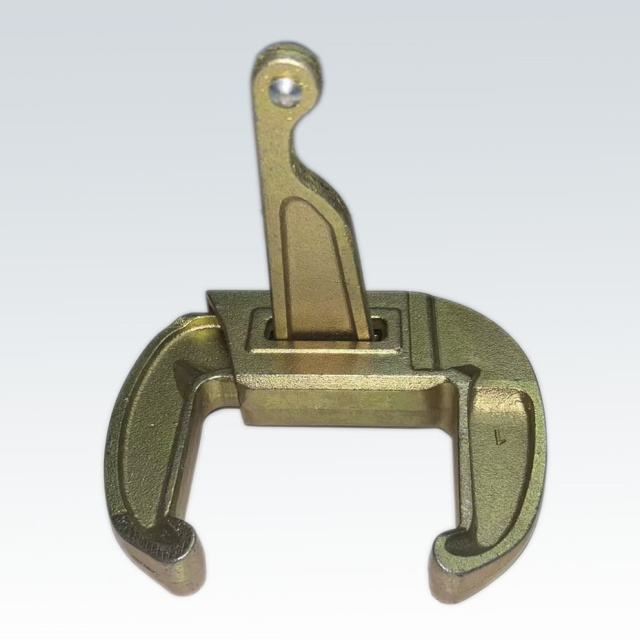

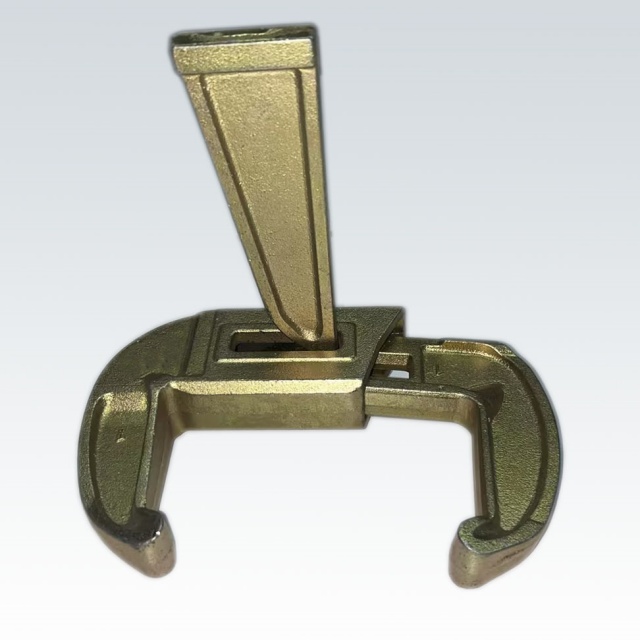

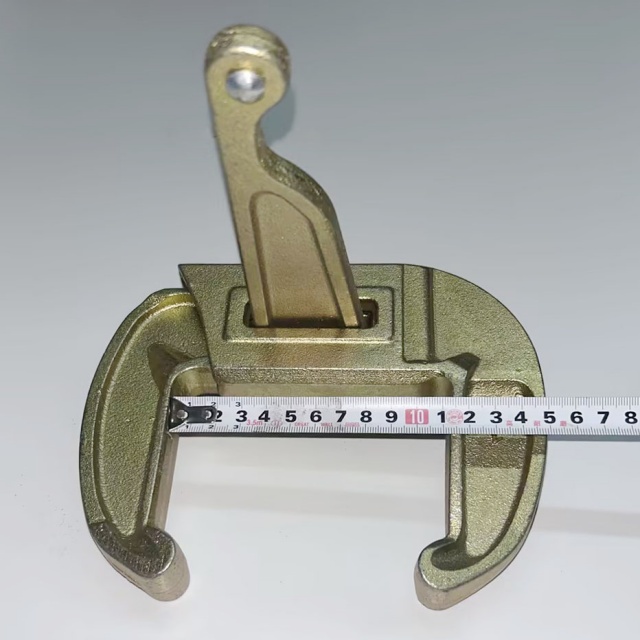

Алтан шаантаг-түгжих хэвний хавчаар

Бүтцийн бүрэлдэхүүн хэсгүүд:

С хэлбэрийн/муруй цутгамал эрүү: Зэргэлдээх хоёр хэвний хавтангийн ирмэгийн хүрээ эсвэл фланцыг барина.

Шаантаг хэлбэртэй жолоодлогын зүү (бариулын хэсэг): хавчаарын биеийг босоо байдлаар дамжуулдаг; алхаар шаантаг доош чиглүүлж, налуу хавтгайн механик өөрөө түгжих зарчмыг ашиглан дотогшоо хүчтэй хурцадмал байдал үүсгэж, хавтангийн хоорондох холбоосыг сайтар битүүмжилнэ.

Гадаргуугийн өнгөлгөө:

Шар/Өнгөт цайр (Төв): Цахилгаанаар бүрсэн өнгөт цайр эсвэл шар хромат идэвхгүйжүүлэх; зэвэнд тэсвэртэй, үзэгдэх орчин сайтай.

Суулгах алхамууд:

Хавчаарын хоёр эрүүг зэргэлдээх хэвний хавтангийн ирмэгийн фланц руу залгах;

Дээд талын шаантаг бариулыг алхаар доош нь хүчтэй цохих;

Шаантаг механизм нь хавчаарыг дотогшоо чангалж, хавтангийн хооронд саадгүй, цоож түгжээг хангана;

Буулгахын тулд түгжээг хурдан гаргахын тулд шаантаг бариулын ёроолыг алхаар дээш нь цохиход л хангалттай.
