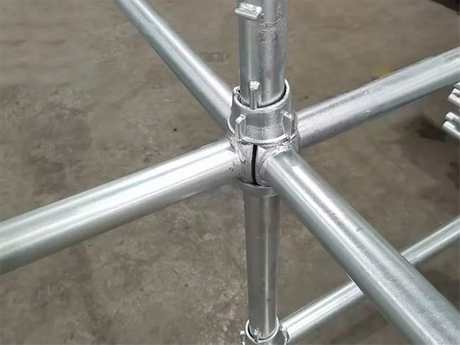

Cuplock шат нь цайрдсан гангаар хийгдсэн модульчлагдсан шатын систем юм. Энэ нь босоо стандартын өвөрмөц 'аяга түгжих' механизмыг ашиглан дөрвөн хэвтээ дэвтэрийг нэгэн зэрэг холбодог. энэхүү өвөрмөц түгжих механизмын ачаар угсрах, буулгах хугацааг мэдэгдэхүйц багасгах боломжтой. Боолт болон бусад нарийн төвөгтэй холбох хэрэгслийн хэрэгцээг арилгадаг Манай аягатай тавиурын бүтээгдэхүүнүүд нь EN 12810 / 12811 (Европын стандарт) эсвэл ANSI / SSFI SC100-5/05 (Хойд Америкийн стандарт) стандартад нийцдэг. Бид ихэвчлэн S355 зэрэглэлийн ган ашигладаг; босоо стандартууд нь 3.2 мм эсвэл 4.0 мм-ийн зузаантай хананы зузаантай, хэвтээ дэвтэр нь 3.0 мм эсвэл 3.2 мм зузаантай байдаг. Гадаргуу нь зэврэлт, зэврэлтээс үр дүнтэй хамгаалахын тулд халуун цайрдсан процесст ордог.

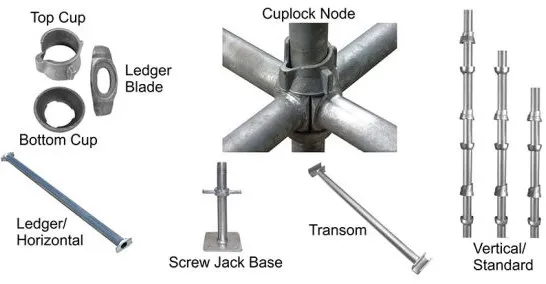

Аягатай тавиурын үндсэн бүрэлдэхүүн хэсгүүд нь:
Босоо стандартууд : Эдгээр нь шатуудын бүтцийн ачааллыг даах үүрэгтэй, тулгуурын системийн босоо элементүүд юм. Тэдгээр нь янз бүрийн урт, диаметртэй байдаг.
Хэвтээ дэвтэр : Эдгээр хэвтээ элементүүд нь босоо стандартуудыг хооронд нь холбож, шатын булангийн уртыг тодорхойлоход үйлчилдэг. Нэмж дурдахад тэдгээр нь бүтцийн тогтвортой байдлыг хангаж, ажлын тавцанг дэмжиж, ажлын ачааллын жинг хуваарилдаг.
Диагональ бэхэлгээ : Шатны бүтцийг бэхжүүлж, ерөнхий хатуу байдлыг хадгалахад ашигладаг бөгөөд энэ нь системийн нэмэлт хөшүүн, тогтвортой байдлыг хангадаг.
Платформууд/Хамбарууд : Төрөл бүрийн хэмжээ, материалаар хийгдсэн эдгээр бүрэлдэхүүн хэсгүүд нь барилгын тавцан дотор янз бүрийн өндөрт найдвартай ажлын гадаргууг хангадаг.
Суурийн үүрүүд : Эдгээр бүрэлдэхүүн хэсгүүд нь барилгын ажлын бүх жинг дэмжиж, газрын гадаргуу дээр жигд хуваарилдаг.
Аюулгүй угсралтын үе шатууд Аягатай шатан дээр
1. Бүрэлдэхүүн хэсгүүдийн үзлэг
Угсрахаасаа өмнө бүх эд ангиудад ямар нэгэн гэмтэл, согог байхгүй эсэхийг сайтар шалгаж үзэх шаардлагатай.
2. Суурийн үүрний суурилуулалт
Барилгын талбайг цэвэрлэж, тэгшлээрэй, энэ нь шатыг хазайлгахаас сэргийлж, хөрсний бат бөх, тогтвортой байдлыг хангана. Суурийн суурилуулалтыг бат бөх, найдвартай байлгах үүднээс байрлуулна . тохируулгатай суурийн залгууруудыг шатын бүтцийн зориулалтын газруудад

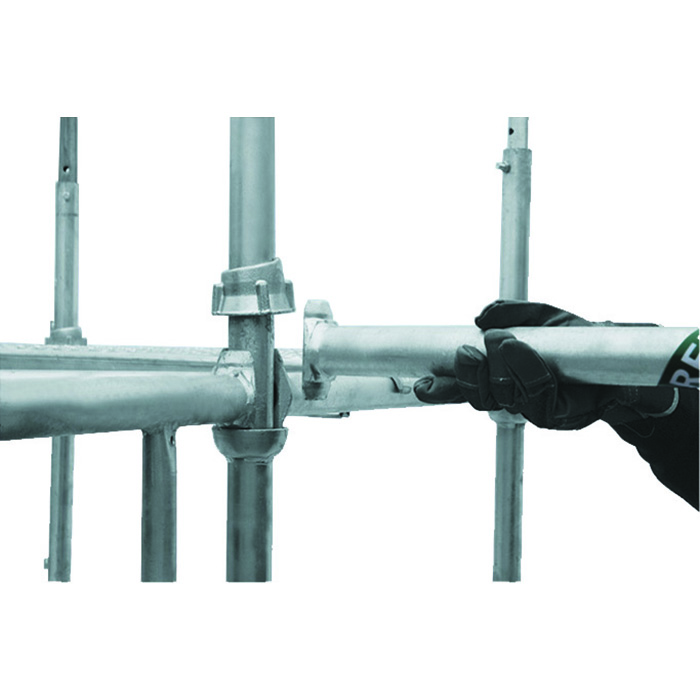

3. Стандарт ба дэвтэрийг холбох
Босоо стандартуудыг (босоо тулгуур) үндсэн үүрэнд оруулна. Тогтмол доод аяганы түгжээг босоо стандарт дээр 0.5 метрийн зайд байрлуулж, дээд талд нь эргүүлэх боломжтой аяганы түгжээг суурилуулсан. Дэвтрийн шаантаг хэлбэртэй үзүүрийг стандартын доод аяганы түгжээнд оруулснаар зангилааны цэг бүрт дөрөв хүртэлх хэвтээ дэвтэр холбож болно.
4. Холболтыг түгжих
Хөдөлгөөнт дээд аяганы түгжээг доош нь гулсуулж, дэвтэрийн шаантагуудыг бүрхэнэ; дараа нь дээд түгжээг эргүүлж, анхны оролцоог хийнэ үү. Төгсгөлд нь дээд аяганы түгжээг цагийн зүүний дагуу цохиж, хатуу бөгөөд найдвартай түгжигдсэн холболтыг тогтооно.
5. Ажлын платформыг суурилуулах
Шатны тавцангуудыг (шатны банз) хэвтээ дэвтэр дээр байрлуулж , тогтвортой ажлын тавцан үүсгэхийн тулд найдвартай бэхэлсэн эсэхийг шалгаарай. Шатны тавцан нь тэгш, тэгш зайтай байгаа эсэхийг шалгах; суулгасны дараа тэдгээрийг хавтангийн хавчаар эсвэл бэхэлгээ ашиглан бэхлэнэ.
6. Аюулгүй байдлын эд ангиудыг суурилуулах
Ажилчдыг унахаас сэргийлж, шатын ирмэгийн дагуу хашлага суурилуулна. Шатны тавцангаас багаж, материал унахаас сэргийлэхийн тулд тавцангийн ёроолд хурууны хавтанг суулгана.
7. Өндөрийг нэмэгдүүлэх
Шатны өндрийг шаардлагатай өндөрлөгт хүрэх хүртэл нэмэгдүүлэхийн тулд 3-6-р алхамуудыг давтана. Дээш барих явцад барилгын шатыг тэгш, босоо байрлалтай байлгах хэрэгтэй.
8. Эцсийн шалгалт
Системийн бүтцийн ерөнхий бүрэн бүтэн байдлыг хангахын тулд шатын бүх эд ангиудын тогтвортой байдлыг шалгана.
Шатны бүтэц нь хүлээгдэж буй ачааллыг найдвартай даах чадвартай байхын тулд даацын даацыг шалгана уу.
Бүх эд ангиудад эвдрэл гэмтэл байхгүй, орон нутгийн аюулгүй байдлын стандартыг дагаж мөрдөхийн тулд үе үе үзлэг хийнэ.
Ашиглах урьдчилан сэргийлэх арга хэмжээ
1. Тогтмол үзлэг : Хэрэглэх бүрийн өмнө аяганы түгжээг найдвартай, түгжигдсэн байрлалд байгаа эсэхийг шалгах шаардлагатай. Аяганы цоож, шаантаг, босоо стандарт, хэвтээ дэвтэрт хагарал, зэврэлт, гэмтлийн шинж тэмдэг илрээгүй эсэхийг шалгаарай.
2. Түгжих механизм : Бүх дээд аяганы түгжээг алхаар сайтар буулгаж, найдвартай, цохисон холболтын тодорхой, тод 'товших' дууг гаргаж байгааг баталгаажуулна уу.
3. Ачааллын хязгаар : Платформын ачаалал заасан хязгаараас хэтрээгүй эсэхийг шалгаарай. Шатны даацын дээд хэмжээнээс хэтрүүлж болохгүй; нийт ачааллыг тооцоолохдоо ажилчид, багаж хэрэгсэл, материалын нийлмэл жинг оруулахаа мартуузай.
4. Аюулгүй нэвтрэх : Аягатай шатан систем рүү орох, гарах гарцыг зориулалтын шат эсвэл нэгдсэн шатаар хийх ёстой; диагональ хаалтанд авирахыг хатуу хориглоно.
5. Бүрэлдэхүүн хэсгүүдийн засвар үйлчилгээ : Түгжих механизм гацах, эвдрэхээс урьдчилан сэргийлэхийн тулд үе мөчний бетоны үлдэгдэл, хог хаягдлыг тогтмол цэвэрлэж байх.
6. Хувийн хамгаалах хэрэгсэлд тавигдах шаардлага : Хамгаалалтын малгай, уналтаас хамгаалах хамгаалалтын бүс, гулгамтгай гутал зэрэг зохих ХХХ-ийг үргэлж өмсөж байх ёстой.
Дүгнэлт
Өндөр үр ашигтай түгжих механизм болон аяганы шатаны системийн онцгой бүтцийн бат бөх чанар нь барилгын төслүүдэд түр зуурын дэмжлэг, ажлын тавцангуудад аюулгүй, тогтвортой, зардал багатай шийдлийг өгдөг.
EK Scaffolding-ийг сонгосноор та гэрчилгээжсэн, сайн арчилгаа сайтай аяга түгжигч шатын систем, бүтцийн дизайны мэргэжлийн зөвлөгөө өгөх үйлчилгээг авах боломжтой болно. Танд илүү тодорхой зааварчилгаа өгөхийн тулд өөрийн төслийн шаардлагуудыг товч тайлбарлана уу:
• Өргөдлийн тодорхой хувилбар юу вэ? (тухайлбал, өрлөгийн ажил, бетоны тулгуур гэх мэт)
• Нэг квадрат метр тутамд хүлээгдэж буй ачаалал хэд вэ?
• Босоо стандартуудын хооронд ямар тодорхой зай шаардлагатай вэ?
