Ханцуйвчийн холбогч нь шатуудын бүтцийн тогтвортой байдалд нөлөөлөхгүйгээр шатын ган хоолойн уртыг уртасгаж, улмаар тэнхлэгийн тасралтгүй байдал, даацын бат бөх чанарыг хангадаг барилгын гадна талын хэрэгслүүд юм. Энэ нийтлэлд ханцуйны холбогч, тэдгээрийн хэрэглээний хувилбарууд, тэдгээрийг хэрхэн зөв ашиглах талаар нарийвчилсан танилцуулга өгөх болно.
Ханцуйны холбогч гэж юу вэ?
Холбогч эсвэл гадаад холбогч гэж нэрлэгддэг ханцуйны холбогч нь 48.3 мм-ийн гадна диаметр бүхий шат дамжлага хоолойг холбоход хэрэглэгддэг шатын системийн гол бүрэлдэхүүн хэсэг юм. Тэдгээр нь хоёр босоо тэнхлэгийг босоо, хоёр хэвтээ баарыг хэвтээ, хоёр диагональ баарыг диагональ байдлаар холбож болно. Ханцуйвчийн холбогчийг ихэвчлэн 4 мм зузаантай өндөр бат бэх ган хавтангаар тамгалах эсвэл хуурамчаар үйлдэх замаар хийдэг, EN74 эсвэл BS139 стандартыг хангасан, 9 кН-аас дээш гулсалтын эсэргүүцэлтэй В ангиллын хүнд даацын гүйцэтгэлд хүрдэг.
Нийтлэг үзүүлэлтүүд
Нэр | Ханцуйны холбогч |
Стандарт | EN74 Ангилал B & BS1139 |
Түүхий эд | Q235 хуурамч буюу тамгатай ган |
Өнгө | Алт эсвэл цагаан |
Үзүүлэлтүүд | 48.3мм × 48.3мм шаттай ган хоолой |
Зузаан | 3.5мм |
Жин | 1.0кг |
Бэхэлгээ | Өндөр бат бэх боолт ба самар (жишээлбэл, 1/2 инчийн BSW утас) |
Нэрлэсэн ачаалал | 20 кН хүртэл |
Гадаргуугийн эмчилгээ | Цахилгаан цайрдсан, халуун цайрдсан |
Гулсалтын эсэргүүцэл | 9 KN |
OEM тэмдэглэгээ | Тохируулах боломжтой |
Хэрэглээ | Барилга |
Моу | 1000 ширхэг |
Хүргэгдэх хугацаа | Хадгаламж эсвэл аккредитив хүлээн авснаас хойш 20 хоногийн дараа (L/C) |
Сав баглаа боодол | 25 ширхэг / уут, 1000 ширхэг / тавиур, 20 тавиур / 20 фут сав |
Шатны холболтын төрөл ба ханцуйны холбогчоос ялгаа

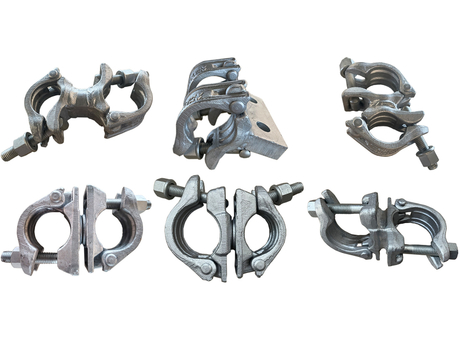

Шат бэхэлгээнд ашигладаг янз бүрийн төрлийн байдаг шат холбогч бөгөөд ерөнхийдөө эргэдэг холбогч ба тэгш өнцөгт холбогч гэж ангилдаг.
Холбогч төрөл | Үүрэг | Сурталчилгаа | Сул тал |
Ханцуйны холбогч | Ган хоолойн уртыг сунгаж, гаднаас нь зассан | Өргөн хэрэглэгддэг, тогтвортой, хэмнэлттэй | Нарийвчилсан тохируулга шаарддаг |

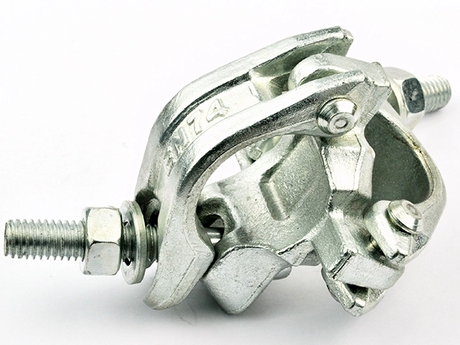

Нугасан холбогч | Ямар ч өнцгөөр холболт хийх боломжтой | Уян хатан, дасан зохицох чадвартай | Харьцангуй төвөгтэй суурилуулалт |
Зөв өнцгийн холбогч | Зөв өнцгийн холболтыг идэвхжүүлнэ | Хялбар суурилуулалт, бүтцийн суурь | Хязгаарлагдмал уян хатан байдал |
Ханцуйвчийн холболтын ангилал, ялгаа нь юу вэ?

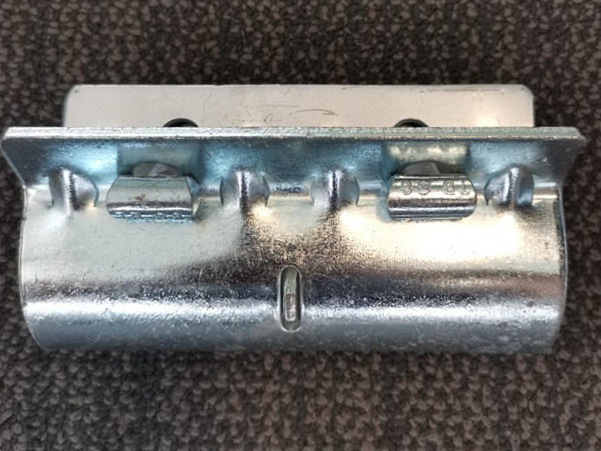

Тамгатай ханцуйны холбогч: Стандарт ханцуйны холбогч гэгддэг энэ нь өндөр бат бэх ган хавтангаар тамга дарах замаар хийгдсэн хөнгөн бөгөөд хэмнэлттэй холбогч бөгөөд суурийн төгсгөлийн холболтыг хангадаг.
Хуурамч ханцуйны холбогч: Хүнд даацын ханцуйны холболт гэгддэг энэ нь өндөр ачаалалтай хэрэглээнд тохиромжтой бөгөөд барилгын хатуу ширүүн орчинд тохиромжтой сонголт юм.
Нэмж дурдахад стандартын дагуу холбогчийг Британийн стандарт ханцуй холбогч болон EN74 ангиллын В ханцуйны холбогч гэж хувааж болно.

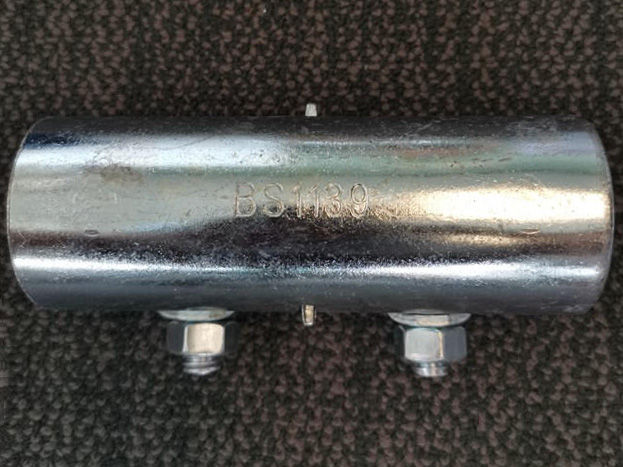

Британийн стандарт ханцуй холбогч: Өргөн хэрэглэгддэг стандарт төрөл.

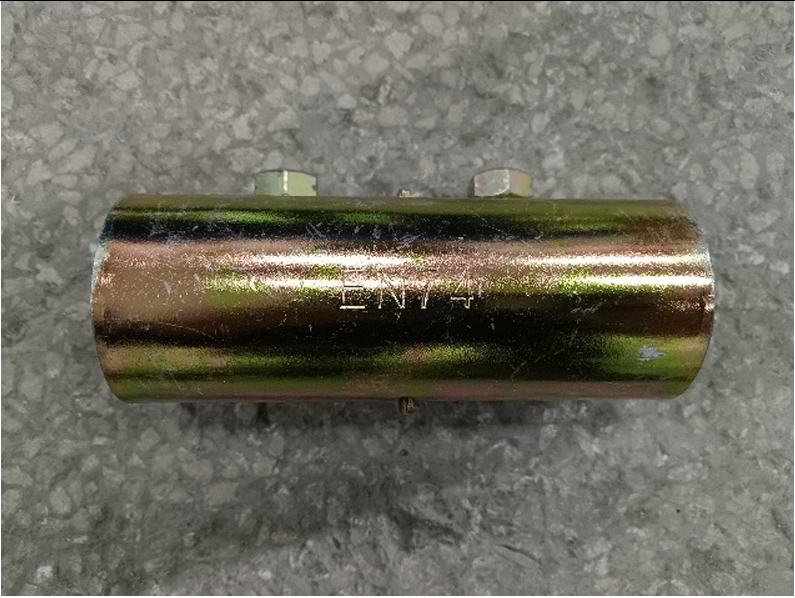

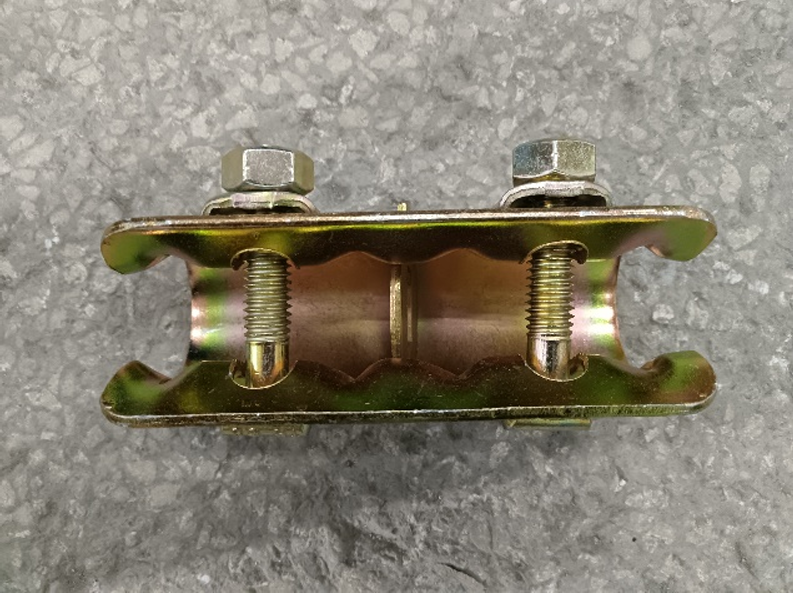

EN74 Б ангиллын ханцуй холбогч: А ангиллын холбогчтой харьцуулахад гулсахаас хамгаалах өндөр үзүүлэлттэй, даацын хүчин чадалтай холбогч.
Бүх загварууд нь 48.3 мм-ийн гадна диаметртэй ган хоолойн шатыг барихад зориулж тусгайлан бүтээгдсэн бөгөөд энэ нь барилгын талбайд саадгүй солигддог.
Ханцуйны холбогчийн давуу тал юу вэ?
Өргөтгөсөн урт: Ханцуйвчийн холбогч нь нэмэлт тулгуур байгууламжийг нэмэлгүйгээр шат шатны хоолойн уртыг уртасгах боломжтой.
Тогтвортой байдал: Ган хоолойн хооронд бат бөх, найдвартай холболтыг хангана.
Олон талт байдал: Шатны янз бүрийн тохиргоонд тохиромжтой.
Эдийн засаг: Олон тооны богино ган хоолойг залгахтай харьцуулахад ханцуй холбогчийг ашиглах нь ихэвчлэн илүү хэмнэлттэй байдаг.
Ханцуйны холбогчийг хаана ашиглаж болох вэ?
Ханцуйвчийн холбогчийг ихэвчлэн барилгын ажлын урт эсвэл өндрийг уртасгах шаардлагатай төслүүдэд ашигладаг, тухайлбал:
Өндөр барилга барих: Өндөр барилга барих төсөлд шатыг ихэвчлэн маш өндөрт босгох шаардлагатай болдог.
Гүүрний засвар үйлчилгээний төслүүд: Гүүрний засвар, засварын төслүүдэд барилгын шатыг хол зайд барих шаардлагатай.
Аж үйлдвэрийн үйлдвэрүүд: Засвар, засварын ажилд зориулж шатыг босгох шаардлагатай үйлдвэрлэлийн орчинд.
Ханцуйны холбогчийг хэрхэн зөв ашиглах вэ?
Ханцуйны холбогч суурилуулах гарын авлага
Бэлтгэл ажил: Холбогдсон ган хоолойнууд нь цэвэр, хог хаягдалгүй, хоолойн холболтын гадаргуу нь гөлгөр байх ёстой.
Тохируулга: Хоёр ган хоолойг төгсгөл хүртэл нь тэгшлэнэ.
Холбогч суурилуулах: Ханцуйны холбогчийг ган хоолой руу шургуулна.
Хамгаалах: Түлхүүр ашиглан холбогчийг бэхлэхийн тулд боолтыг чангалж, ойролцоогоор 50 Нм эргүүлнэ.
Хяналт шалгалт: Ган хоолойг тогтвортой холбож, найдвартай эсэхийг шалгахын тулд гар аргаар хүч хэрэглэнэ.
Ханцуйны холбогчийг ашиглахад анхаарах зүйлс
Ханцуйны холбогчийг ашиглахдаа дараахь зүйлийг анхаарч үзээрэй:
Зөв суурилуулалт: Осол гэмтлээс урьдчилан сэргийлэхийн тулд ханцуйны холбогчийг зөв, найдвартай суурилуулсан эсэхийг шалгаарай.
Тогтмол үзлэг: Ханцуйны холбогчийг тогтмол шалгаж байх; хуучирсан эсвэл гэмтсэн холбогчийг ашиглах боломжтой эсэхийг тодорхойлох.
Ачааны багтаамж: Ханцуйны холболтын даацыг чанд баримталж, хэт ачааллаас болж эвдэрч гэмтэхээс сэргийлнэ.
Ханцуйны холбогч засвар үйлчилгээний гарын авлага
Ханцуйны холбогч нь ашиглалтын явцад байнгын засвар үйлчилгээ, хяналт шаарддаг. Их хэмжээний эвдэрсэн холбогчийг цаг тухайд нь солих нь шат шатны системийн тогтвортой байдал, аюулгүй байдлыг хангана.
Засвар үйлчилгээ:
Ханцуйны холбогч зөв ажиллаж байгаа эсэхийг шалгахын тулд боолт, самарны утаснуудын байдлыг тогтмол шалгана.
Хадгалах явцад зэвийг дарангуйлагчийг хэрэглэнэ.
Хуурай, газаргүй тавиур дээр хадгална.
Үзлэг:
Харааны үзлэг: Элэгдэл, зэв, гэмтлийн шинж тэмдэг байгаа эсэхийг шалгана.
Функциональ туршилт: Холбогчийг зөв ажиллуулахын тулд холболтын функцийг шалгана уу.
Цэвэрлэгээ: Холбогч болон ойр орчмын газрыг зэв, шороо байгаа эсэхийг шалгаж, нэн даруй цэвэрлэ.
Байгуулах
Шатны ханцуйны холбогч нь янз бүрийн шатын төслүүдэд тохиромжтой бөгөөд газрын тос, байгалийн хийн өрөмдлөгийн тавцан, үе шат, хашлага болон бусад салбарт өргөн хэрэглэгддэг. Холбогчийг зөв ашиглах, засвар үйлчилгээ нь тэдний ашиглалтын хугацааг үр дүнтэйгээр уртасгах боломжтой.
Ханцуйны холбогч FAQ
Ханцуйвчийн холболтын гол үүрэг юу вэ?
Ханцуйвчийн холбогчийг голчлон шатын ган хоолойн төгсгөлийн холболтод ашигладаг бөгөөд бүтцийн тогтвортой байдлыг алдагдуулахгүйгээр шат хоолойн урт, өндрийг үр дүнтэйгээр сунгадаг.
Ханцуйны холбогч нь ямар стандартыг хангадаг вэ?
EK шатаар үйлдвэрлэсэн ханцуй холбогч нь EN74 ангиллын B & BS1139 стандартад нийцдэг бөгөөд SGS туршилтын тайланг гаргаж өгөх боломжтой.
Ханцуйны холбогч ба дотоод холболтын хооронд ямар ялгаа байдаг вэ?
Ханцуйны холбогч нь ган хоолойд гаднаас холбогдож, илүү өндөр хатуу байдлыг санал болгодог бөгөөд ихэвчлэн 48.3 мм-ийн ган хоолойд ашиглагддаг.
Дотоод холбогч нь ган хоолойд дотооддоо холбогддог бөгөөд ингэснээр илүү цэвэрхэн харагдах ба холболтын цэгийн хөшүүн чанар бага, гэхдээ илүү тогтвортой байдаг.
Шатны төслүүдэд ханцуй холбогч ашиглах нь ямар давуу талтай вэ?
Эдгээр нь шатын урт, өндрийг уртасгаж, шатын системийн тогтвортой байдлыг хангаж, шатыг барих, тохируулахад илүү уян хатан байдлыг хангадаг.
Ханцуйны холбогч нь ямар тохиолдолд тохиромжтой вэ?
Ханцуйвчийн холбогч нь өргөн хүрээний хэрэглээтэй бөгөөд өндөр барилга барих, гүүр засварлах төсөл, газрын тос, байгалийн хийн өрөмдлөгийн платформ зэрэг үйлдвэрлэлийн талбай зэрэг уртасгасан шат, өндөр шаардагдах ямар ч хувилбарт ашиглаж болно. Тэд мөн үе шатыг барих, хашлага хамгаалахад ашиглаж болно.
Шатны ган хоолойд ханцуйны холбогчийг хэрхэн бэхэлсэн бэ?
Шатны хоёр ган хоолойн төгсгөлийг тэгшлээд, ханцуйны холбогчийг оруулаад, боолтыг эрэг чангалах түлхүүрээр чангалж эсвэл найдвартай бэхлэхийн тулд тээглүүр оруулаарай.
Ханцуйвчийн холболтыг ашиглахдаа аюулгүй байдлын ямар арга хэмжээ авах ёстой вэ?
Нэгдүгээрт, зөв суурилуулах нь чухал юм. Ашиглалтын явцад шатыг үйлдвэрлэгчээс өгсөн ачааллын зөвлөмжийг чанд дагаж мөрдөж, холбогчийг элэгдэл, гэмтлийг тогтмол шалгаж байх хэрэгтэй.
Шатны аль систем нь ханцуйны холбогчтой нийцдэг вэ?
Манай ханцуйны холбогч нь 48.3 мм-ийн гадна диаметртэй ган хоолойгоор бүтээгдсэн бөгөөд дискэн шат, аяга түгжигч шат, хурдан угсрах шат, портал хүрээ гэх мэт ихэнх модульчлагдсан шатын системд нийцдэг. Эдгээр шатыг суурилуулах ган хоолойнууд нь 48.3 мм-ийн гадна диаметртэй байх ёстой гэдгийг анхаарах нь чухал юм.
Та өөрчлөн тохируулах үйлчилгээ санал болгодог уу эсвэл их хэмжээний захиалга хийдэг үү?
Шат үйлдвэрлэгчийн хувьд EK шат нь өөрийн гэсэн үйлдвэрлэлийн шугамтай бөгөөд захиалгат үйлчилгээ үзүүлэх боломжтой. Гэхдээ бид зөвхөн их хэмжээний захиалгыг дэмждэг.
