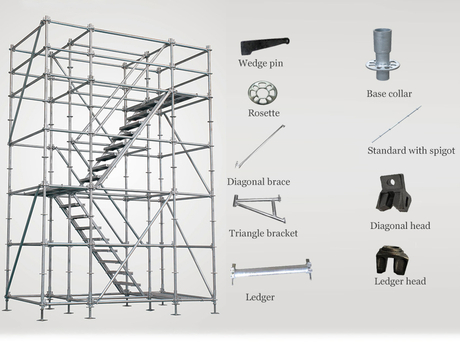

Бөгжний түгжээний систем нь цагираган түгжээний стандарт, дэвтэр, диагональ хаалт, шатаар явах самбар, U толгойн үүр, суурь үүр, ферм, шат зэрэг хэд хэдэн үндсэн бүрэлдэхүүн хэсгүүдээс бүрдэнэ. Эдгээр бүрэлдэхүүн хэсгүүдийг түгжих механизм ашиглан найдвартай холбож болно. Энэхүү гарын авлага нь цагираган түгжигч шатуудын системийн хэсэг бүрийн нарийвчилсан танилцуулгыг өгөх болно.

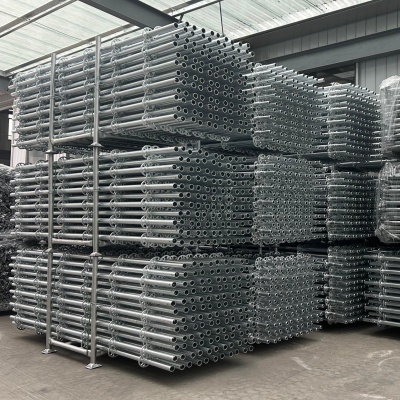

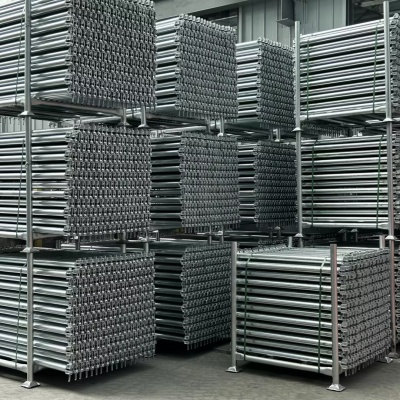

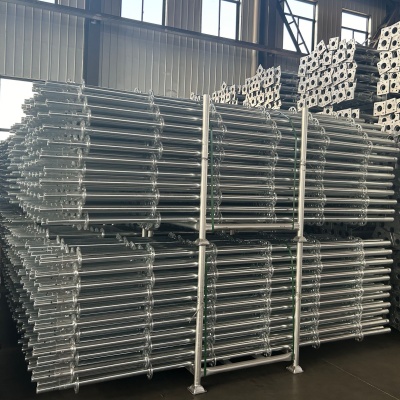

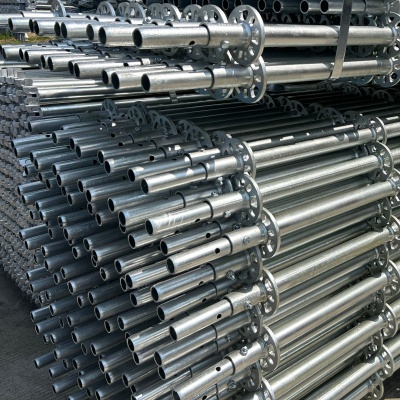

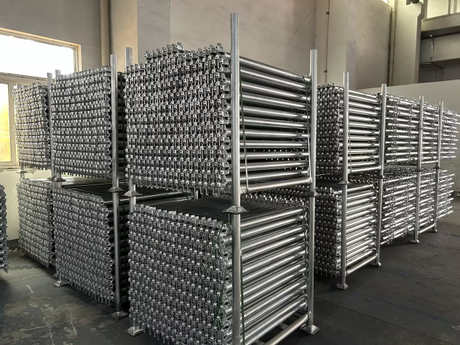

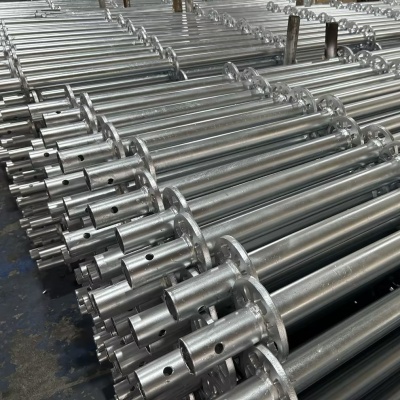

Ringlock стандарт
Ringlock стандартууд нь шат дамжлага системийн босоо дэмжлэгийн бүрэлдэхүүн хэсэг юм. Цагираган түгжээний стандарт бүр нь 500 мм-ийн интервалаар гагнасан дугуй шаттай зангилаатай бөгөөд цагираган түгжээний дэвтэр, цагираган түгжээний диагональ хаалт зэрэг эд ангиудыг холбоход ашигладаг. Ringlock стандартыг дотоод холбогч ашиглан холбодог. Бид дотоод холбогчтой болон холболтгүй хоёр төрлийн бөгжний стандартыг санал болгож байна.
Стандарт үзүүлэлтүүд:
Урт: Нийтлэг урт нь 0.5 метр, 1 метр, 1.5 метр, 2 метр, 2.5 метр, 3 метр юм.
Материал: Q235 эсвэл Q345 өндөр бат бэх ган
Диаметр: 48.3 мм
Гадаргуугийн боловсруулалт: Цайрдсан
Бөгжний цоожгүй стандарт
Бөгжний стандарт хоолойтой

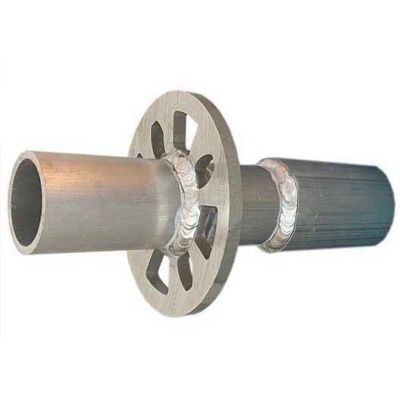

Ringlock-ийн суурь хүзүүвч
Бөгжний суурийн хүзүүвч нь цагираган түгжээтэй тулгуурын системийн үндсэн бүрэлдэхүүн хэсэг юм. Энэ нь дугуй зангилаа, 48.3 мм-ийн дотоод диаметртэй хоолой (суурь үүрэнд холбох зориулалттай), 57 мм-ийн гадна хоолойноос (бөгжний түгжээний стандарттай холбогдох) бүрдэнэ. Энэ нь ихэвчлэн цагираган түгжээний стандарт ба үндсэн үүрийг холбоход ашиглагддаг бөгөөд энэ нь шатыг тогтвортой байлгах суурийг баталгаажуулдаг.
Үндсэн хүзүүвчний үзүүлэлтүүд:
Хэмжээ: Нийтлэг хэмжээ нь 240мм ба 430мм; Захиалгат размерыг мөн хүсэлтээр авах боломжтой.
Жин: 2-3 кг орчим
Материал: Q235 эсвэл Q345 өндөр бат бэх ган
Гадаргуугийн эмчилгээ: Galvanized

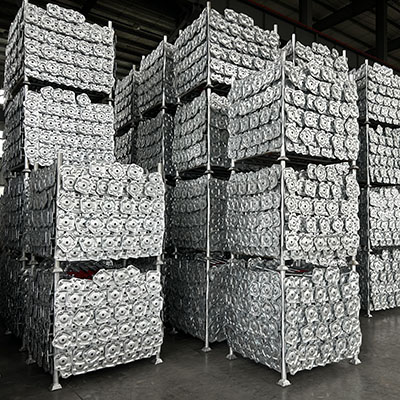

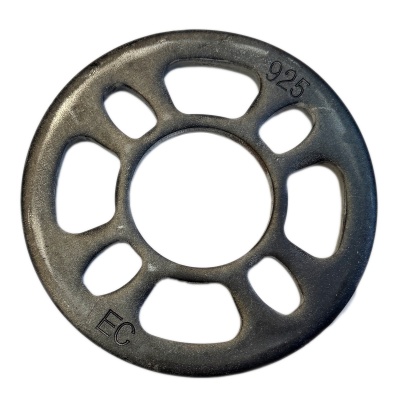

Ringlock Rosette
Бөгжний цоожны сарнай нь цагираган түгжээний шатан систем дэх босоо тулгууруудын чухал бүрэлдэхүүн хэсэг юм. Энэ нь цагираган түгжээний стандарт дээр гагнагдсан бөгөөд цагираган түгжээний дэвтэр, цагираган түгжээний диагональ хаалт, цагираг түгжээ зэрэг бүрэлдэхүүн хэсгүүдэд холбогддог. Цагираган цоожтой сарнай нь найман цооногтой бөгөөд найман чиглэлд холболт хийх боломжийг олгодог бөгөөд энэ нь янз бүрийн хэлбэрийн шатын системийг уян хатан угсрах боломжийг олгодог.
Сарнайн үзүүлэлтүүд:
Ханын зузаан: 8-10 мм
Диаметр: 120 мм
Материал: Q235 эсвэл Q345 өндөр бат бэх ган хавтан
Гадаргуугийн боловсруулалт: Цайрдсан

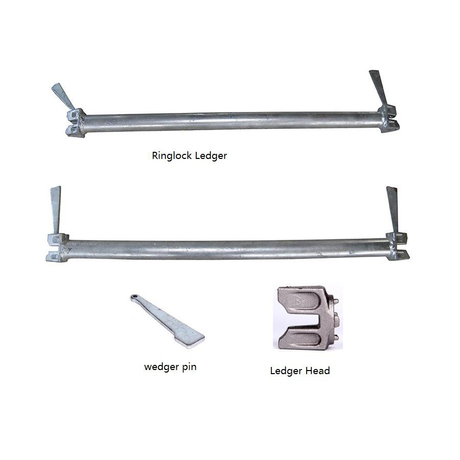

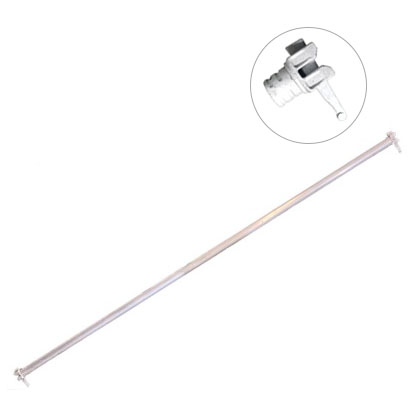

Ringlock LEDGER
Бөгжний түгжээний дэвтэр нь цагираган түгжээний систем дэх хэвтээ тулгуур хэсэг бөгөөд стандартыг холбох, цагираган түгжээний системийн бүтцийг бий болгоход ашигладаг бөгөөд энэ нь шатыг хэв гажилтыг эсэргүүцэх чадварыг сайжруулдаг. Бөгжний түгжээний дэвтэр нь хоёр төгсгөлд гагнасан хөндлөвчний толгойтой бөгөөд цагираган түгжээний стандартын дагуу цагираган цоожны сарнай руу хурдан оруулж, түгжих боломжтой. Энэ арга нь шатыг суурилуулах ажлыг илүү хурдан бөгөөд илүү үр дүнтэй болгодог.
Бүртгэлийн үзүүлэлтүүд:
Урт: Нийтлэг урт нь 0.3м, 0.6м, 0.9м, 1.2м, 1.5м, 1.8м, 2.5м байна.
Диаметр: 48.3 мм
Материал: Q235 эсвэл Q345 өндөр бат бэх ган
Гадаргуугийн боловсруулалт: Цайрдсан

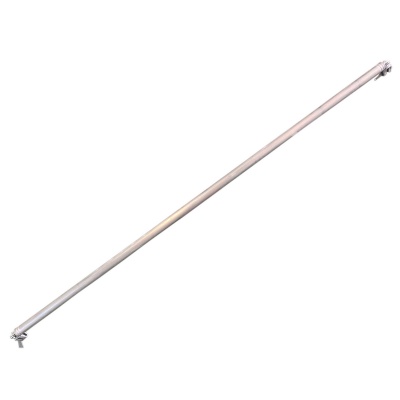

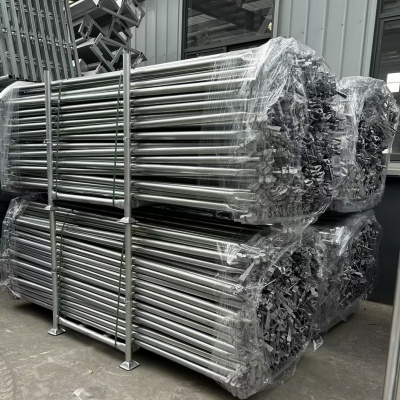

Ringlock-ийн диагональ хаалт
Ringlock диагональ хаалт нь Ringlock дэвтэр болон Ringlock стандартуудыг диагональ байдлаар холбоход хэрэглэгддэг. Янз бүрийн тулгуур зангилааг ашигласнаар тэдгээр нь илүү хүчирхэг гурвалжин тулгуурын системийг бүрдүүлдэг бөгөөд энэ нь шатын системийн бат бөх, тогтвортой байдлыг нэмэгдүүлдэг. Ringlock диагональ бэхэлгээний хоёр үзүүрийг шаантаг хэлбэртэй бүтэцтэй гагнаж, Ringlock стандартын дагуу Ringlock сарнай руу шууд оруулах боломжтой.
Диагональ бэхэлгээний үзүүлэлтүүд:
Урт: 1 метрээс 3 метр хүртэл, ерөнхийдөө Ringlock стандарт болон дэвтрийн уртын дагуу тохируулна.
Диаметр: 48.3 мм
Материал: Q235 эсвэл Q345 өндөр бат бэх ган
Гадаргуугийн боловсруулалт: Цайрдсан

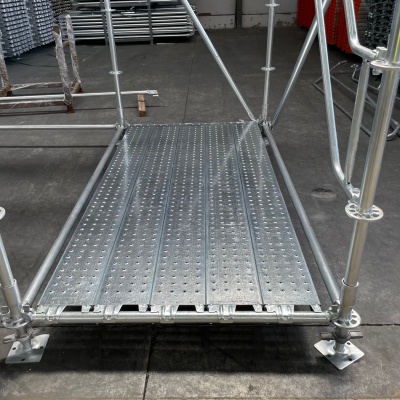

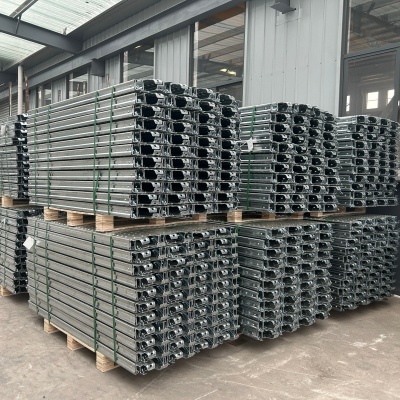

Шаргуур алхах самбар
Шатны алхалтын самбарууд нь цагираган түгжигч шатануудын системийн үндсэн ажлын тавцан болж, ихэвчлэн ган эсвэл хөнгөн цагаанаар хийгдсэн байдаг. Эдгээр нь гадаргуу дээр хальтиргаа, зэврэлтээс хамгаалах эмчилгээ шаарддаг бөгөөд өндөр даацтай, гулсдаггүй гадаргуутай. Шатны алхалтын самбарууд нь хоёр төгсгөлд хамгаалалтын дэгээгээр тоноглогдсон бөгөөд тэдгээрийг цагираган түгжээний дэвтэрт найдвартай бэхлэхийн тулд ажилчдын аюулгүй байдал, тавцангийн тогтвортой байдлыг хангадаг.
Алхах самбарын үзүүлэлтүүд:
Урт: Янз бүрийн урттай, ихэвчлэн 1 метрээс 3 метр хүртэл байдаг.
Өргөн: 0.3 метрээс 0.5 метр хүртэл
Материал: Q235 эсвэл Q345 өндөр бат бэх ган
Гадаргуугийн боловсруулалт: Цайрдсан, ус зайлуулах, хальтиргаа, зэврэлтээс хамгаалах зориулалттай хальтиргаа цоолбортой хийцтэй.

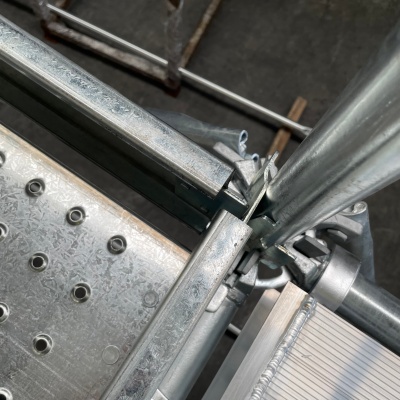

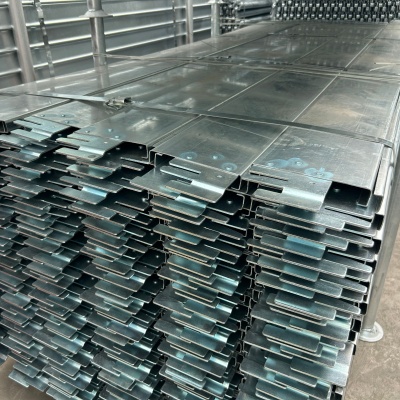

Ringlock Toe самбар
Бөгжний хурууны хавтан нь тавцангийн тавцан эсвэл задгай талбайн хажуугийн дагуу суурилуулсан босоо хаалт юм. Тэд хоорондоо уялдаатай хийцээр дамжуулан платформын талбайг хааж, багаж хэрэгсэл, тоног төхөөрөмжийг тавцан дээрээс унахаас сэргийлж, өндөрт ажиллахад аюулгүй байдлын нэмэлт хамгаалалтыг хангадаг.
Хөлийн хавтангийн үзүүлэлтүүд:
Урт: 0.4 метр - 3 метр
Өргөн: 152 мм
Материал: Q235 эсвэл Q345 өндөр бат бэх ган
Гадаргуугийн боловсруулалт: Цайрдсан

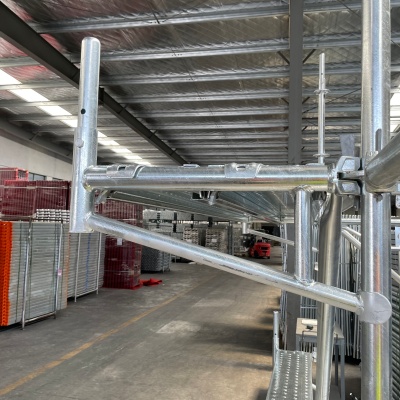

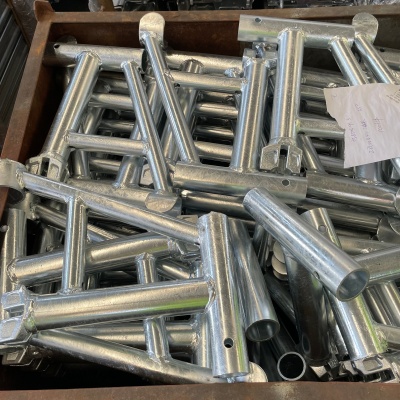

Бөгжний хаалт
Ringlock хаалт нь ажлын платформ эсвэл нэвтрэх платформыг аюулгүйгээр өргөтгөх чухал хэрэгсэл юм. Цагираган түгжээний стандарт болон дэвтэртэй холбохын тулд эдгээр бөгжний хаалтуудыг ашиглах нь шат дамжлагын самбарыг үндсэн хүрээнээс цааш сунгах боломжийг олгож, ажилчдад ирмэг дээр зогсох эсвэл шаардлагатай багаж хэрэгсэл, материалыг хадгалах чухал нэмэлт зайг өгдөг.
Хаалтны үзүүлэлтүүд:
Хэмжээ: Стандарт хэмжээ нь 300 мм x 200 мм
Материал: Q235 цайрдсан ган
Гадаргуугийн боловсруулалт: Цайрдсан

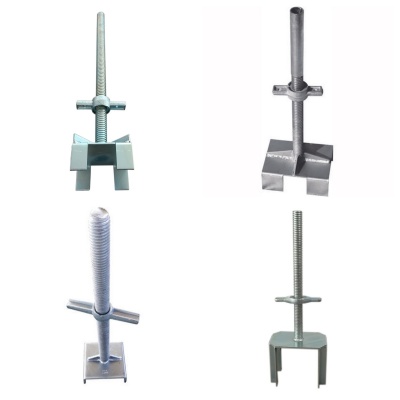

У дарга Жак
U толгойн үүрийг барилгын тавцангийн дээд хэсэгт суурилуулсан бөгөөд түүний өндрийг тохируулж, дам нурууг дэмжихэд ашигладаг. Энэ нь барилгын ажлын явцад өндрийг нарийн тохируулах боломжийг олгодог.
U Head Jack-ийн үзүүлэлтүүд:
Хэмжээ: Өндөр нь ихэвчлэн 300 мм-ээс 600 мм-ийн хооронд тохируулагддаг.
Жин: 7-10 кг орчим.
Материал: Өндөр бат бэх ган.
Гадаргуугийн боловсруулалт: Цайрдсан.

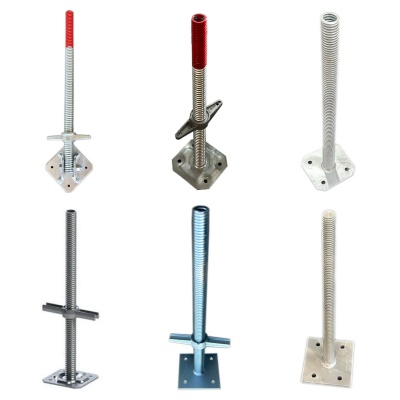

Буугийн Jack
Шатны системийг дэмжихийн тулд суурь үүрийг доод хэсэгт суурилуулсан. Шатны өндрийг самар эргүүлэх замаар тохируулах боломжтой бөгөөд суурийн үүр нь системийн тогтвортой байдлыг хангадаг.
Үндсэн Жак үзүүлэлтүүд:
Өндөр: 300-1500 мм
Суурийн хавтан: 300-500мм
Материал: Q235 ган
Гадаргуугийн боловсруулалт: Цайрдсан, будсан

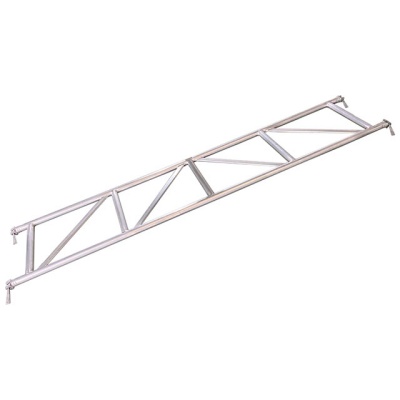

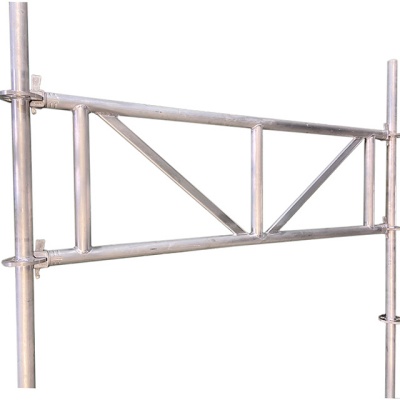

Ringlock Truss
Бөгжний түгжээ нь тогтвортой гурвалжин бүтцийг бүрдүүлдэг олон ган бариулаас бүрдэх цагираган цоожны шатын системийн хэвтээ бүрэлдэхүүн хэсэг юм. Энэ нь цагираган түгжээтэй дэвтэртэй харьцуулахад илүү их даацыг санал болгодог.
Ringlock Truss техникийн үзүүлэлтүүд:
Хэмжээ: 1-3 метр
Жин: 10-15 кг орчим
Материал: Q235 эсвэл Q345 ган

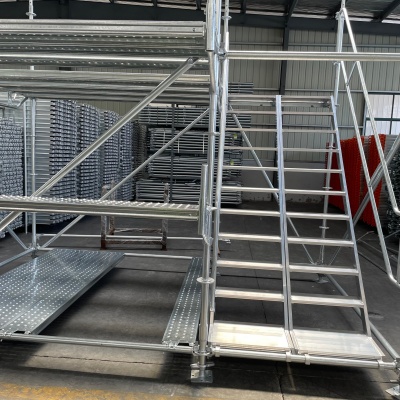

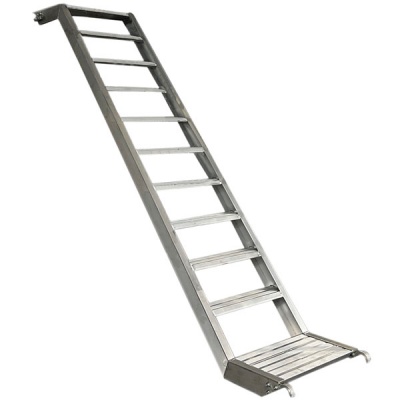

Шаргуурын шат
Шатны шатыг шатын системд шууд холбож, олон түвшний хүртээмжийг бий болгохын тулд шатын бүтэцтэй саадгүй нэгтгэж болно. Эдгээр нь платформ, шатны хэсэг, тохиромжтой орох, гарах цэгүүдтэй бөгөөд ажилчдад аюулгүй нэвтрэх боломжийг олгодог.
Шатны шатны үзүүлэлтүүд:
Хэмжээ: Нийтлэг өндөр нь 2 метр ба 3 метр юм.
Материал: Хөнгөн цагааны хайлш эсвэл ган.
Гадаргуугийн эмчилгээ: Galvanized
FAQ
А: Босоо дискний хоорондох зай тогтмол байна уу?
Х: Босоо тэнхлэгийн дискийг ижил интервалтайгаар гагнаж байна. Стандарт зай нь 500 мм (улсын стандартаар санал болгосон). Онцгой хувилбаруудын хувьд 300мм/600мм/1000мм-ийн зайг өөрчилж болно.
А: Хэвтээ баарны уртын үзүүлэлтүүд юу вэ? Тэдгээрийг тохируулах боломжтой юу?
Х: Хэвтээ баарны нийтлэг урт нь: 0.5м, 1.0м, 1.5м, 2.0м, 2.5м, ба 3.0м байх нь шат дамжих зайны өөр өөр шаардлагыг хангана. Стандарт бус уртыг (3.5м ба 4.0м гэх мэт) тохируулж болно.
А: Зөвхөн босоо болон хэвтээ баар ашиглан диагональ хаалтуудыг орхигдуулж болох уу?
Хариулт: Диагональ бэхэлгээг орхихыг хатуу хориглоно: Диагональ бэхэлгээ нь хажуугийн шилжилт, хөмрөлтийг эсэргүүцэх гол бүрэлдэхүүн хэсэг юм. Зөвхөн босоо тэнхлэг ба хэвтээ баар ашигладаг барилгын шат нь маш муу хажуугийн хөшүүн чанар бүхий 'хатуу хүрээний бүтэц' юм. Барилга угсралтын ажлын ачаалал, салхины ачааллын үед барилгын шат нь үндэсний аюулгүй байдлын стандартыг зөрчиж, нурах магадлал өндөр байдаг.
